Схемы и техника градации
Цифровую информацию для выполнения градации формируют в виде графических схем (рис.1) или представляют в табличной форме (таблица 1). Графическая СГ содержит информацию о величине и направлении перемещения конструктивных точек детали при переходе от исходного размера (роста) изделия к изделию смежного размера (роста).
Величины перемещения конструктивных точек задаются приращениями
координат этих точек (DХi, DУi)в прямоугольной системе (см. рис.1), а
направления перемещений указываются горизонтальными и вертикальными
стрелками и соответствуют увеличению размера (роста) детали. При переходе
к меньшему размеру (росту) точки перемещаются в противоположном
направлении.
В результате градации каждая конструктивная точка перемещается по гипотенузе треугольника, сторонами которого являются приращения DХi, DУi.
| Наименование точек | Условное обозначение точек на чертеже | Величины перемещения точек, см | по размерам | по ростам | AXi | AYi | AXi | AYi |
| Вершина среднего среза | 0,1 | ||
| Вершина горловины | 0,2 | 0,2 | |
| Конец плечевого среза | 14′ | 0,45 | 0,05 |
| Надсечка на пройме | 0,5 | -0,3 | |
| Вершина бокового среза | 0,7 | -0,4 | |
| Точка пересечения линии талии с боковым срезом | 0,7 | -1,0 | |
| Точка пересечения линии низа с боковым срезом | 0,7 | 0,1 | -2,0 |
| Точка пересечения линии низа со средним срезом | -1,0 | ||
| Точка пересечения линии талии со средним срезом | 0,1 | -2,0 |
При выполнении градации вручную для построения чертежей деталей других размеров (ростов) используют обычно миллиметровую бумагу, ориентируя детали базового размера в прямоугольной системе координат.
На рис.2 показана техника выполнения градации вручную на примере
размножения среза проймы спинки.
Рис. 2 – Техника выполнения градации вручную
С целью повышения точности построения и ускорения процесса градации сначала ведут расчеты перемещения каждой конструктивной точки для большего (меньшего) крайнего размера детали в заданной группе размеров (в нашем случае на рис.2 это показано на примере перехода от размера 96 к размеру 104). Величины горизонтальных и вертикальных приращений конструктивных точек (14 и 341), взятые из схемы градации, умножают на количество межразмерных переходов « п » между размножаемым крайним и базовым размерами (в нашем случае п=2: 104-100,100-96). Откладывают рассчитанные величины по вертикали, затем по горизонтали от точки базового размера, получая положение аналогичной точки 104 размера. Построенные точки соединяют с соответствующими точками базового размера, определяя направление диагоналей их перемещения при градации (см. рис.2). Делят полученную диагональ на количество межразмерных переходов (п=2), ролучая положение соответствующих точек промежуточных размеров (в нашем случае одного 100-го размера) и равные отрезки межразмерных изменений по диагонали. На продолжении полученной диагонали в противоположном направлении откладывают три таких отрезка, получая точки размеров 92, 88 и 84 соответственно.
Такая процедура повторяется для всех конструктивных точек детали, в результате чего определяется их положение в заданной группе размеров. Через полученные конструктивные точки оформляют контуры лекал. Для оформления размноженных криволинейных срезов обычно пользуются шаблонами базового размера. Шаблон прикладывают сначала к одному концу контура (точке 14, см. рис.2), оформляя по шаблону верхний участок контура, затем к другому концу контура (точке 341),оформляя нижний участок контура Затем с использованием универсальных чертежных лекал оформляют промежуточный участок, мысленно растягивая (для больших размеров) или сжимая (для меньших) аналогичный участок контура базового размера.

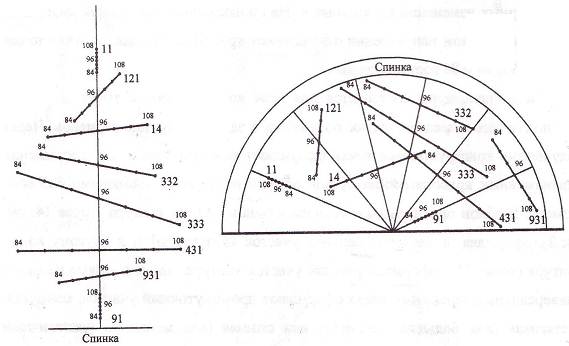

При проведении градации вручную часто используют различные приспособления: номограммы, наколки, множительные диски и др., которые позволяют повысить точность и упростить процесс градации /4/.
При градации с использованием номограммы ее накладывают на лекало базового размера, совмещают соответствующую точку номограммы базового размера с градируемой точкой исходного лекала, контролируя параллельность оси номограммы и, как правило, нити основы детали. Точки других размеров, расположенных по диагоналям перемещений, переносят на чертеж градации детали.
