Изобретение относится к области горнорудных подъемных устройств и может быть использовано для контроля положения ляд на проходческой подъемной установке.
Наиболее близким техническим решением из известных является устройство сигнализации и блокировки ляд на проходческой подъемной установке, содержащее элементы световой и звуковой сигнализации подхода поднимающейся бадьи к ляде нулевой площадки копра, позиционные датчики “Открыто”, “Закрыто” положения ляды, блокировочные реле, электрически связанные с датчиками положения ляды, датчики контроля положения бадьи в стволе, реверсор подъемной машины, выполненный с замыкающими контактами, и реле предохранительного тормоза, выполненное с размыкающими контактами 1.
Недостатком указанного устройства является сравнительно невысокие безопасность и надежность работы, обусловленные отсутствием сигнализации и команды на закрытие ляды нулевой площадки при проходе бадьи и остановку подъемной машины в случае незакрытия ляды при достижении бадей заданной глубины. Целью изобретения является повышение безопасности, надежности работы проходческой подъемной установки.
Указанная цель достигается благодаря тому, что устройство снабжено позиционными реле подачи команд на открытие-закрытие ляды и аварийную остановку подъемной машины при нераскрытии-незакрытии ляды, датчиками положения бадьи в копре и реле направления движения, контакты которых включены в цепь элементов сигнализации и блокировки двумя параллельными цепями, одна из которых подключена через контакты реле направления движения бадьи вверх и контакты позиционных реле положения “Ляда закрыта”, а другая- через контакты реле направления вниз и контакты позиционных реле “Ляда открыта”; кроме того, в цепь элементов сигнализации и блокировки положения ляды нулевой площадки введен размыкающий контакт блокировочного реле.
Кроме того, с целью предотвращения отключения цепи блокировки при изменении режима работы подъема в период спуска бадьи последовательно соединенные замыкающие контакты реле направления вниз и размыкающие контакты “Вверх” включены параллельно замыкающим контактам реверсора машины.
Кроме того, с целью запоминания команд на открытие или закрытие ляды при аварийной остановке подъемной машины размыкающие контакты реле предохранительного тормоза подъемной машины включены параллельно размыкающим контактам реле направления движения.
Кроме того, с целью точной остановки бадьи над лядами нулевой и разгрузочной площадок копра в цепи элемента световой сигнализации включены контакты блокировочных реле и позиционных датчиков положения бадьи в копре.

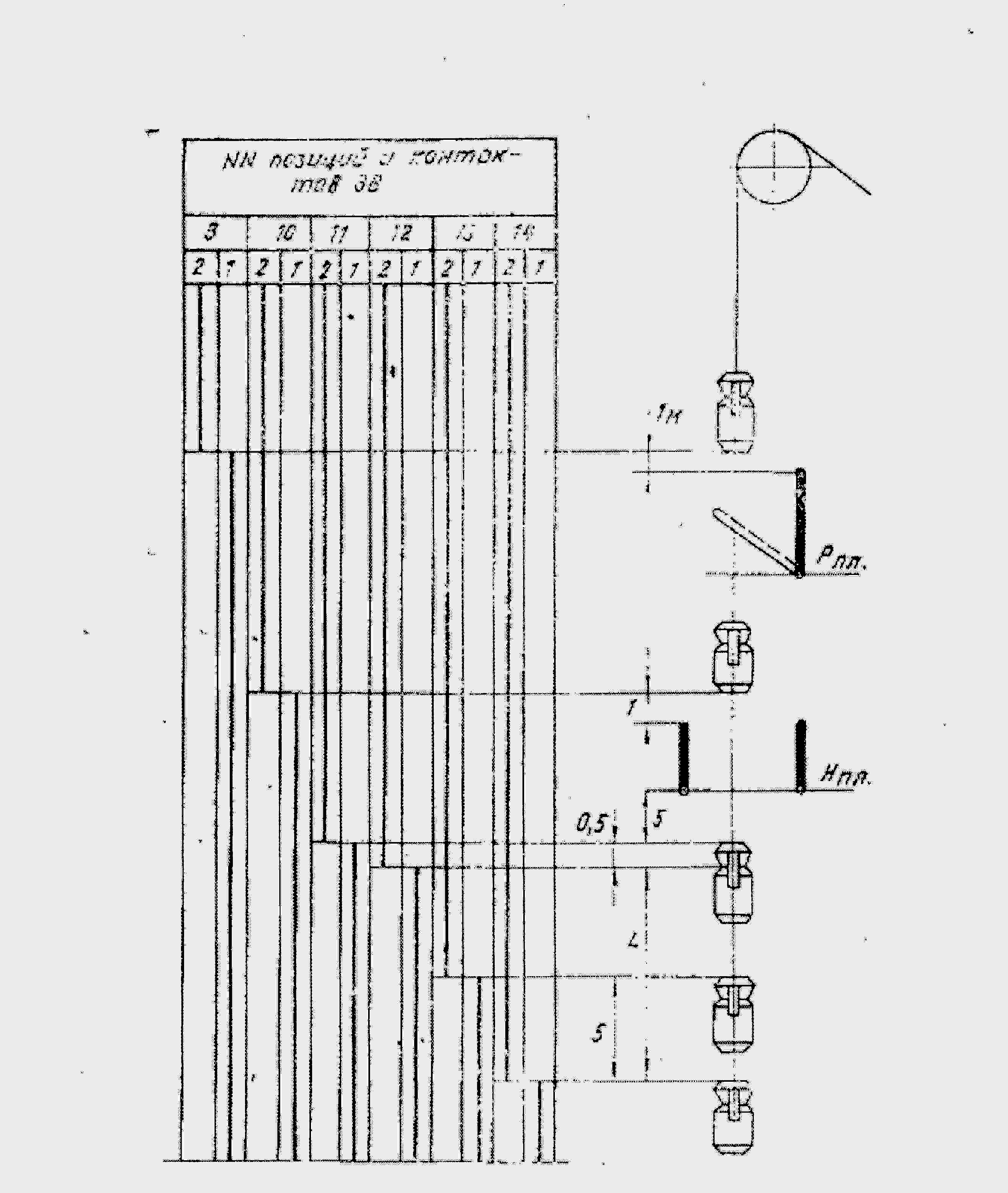

На рис 1, изображена диаграмма замыкания контактов этажных выключателей (ЭВ) в зависимости от местоположения бадьи в стволе-копре; на рис 2,-принципиальная схема сигнализации и блокировки положения ляд проходческой подъемной установки.
Устройство содержит позиционные реле 1,2 положения ляды нулевой площадки- “Ляда закрыта” и “Ляда открыта”, ляды разгрузочной площадки (реле 3) “Ляда закрыта” и реле 4 “Ляда открыта”, катушки которых присоединены одним концом к фазе А источника тока, а другим, через замыкающие контакты датчиков 5-8 к фазе В источника тока: датчики, которыми служат этажные выключатели (ЭВ) подъемной машины, фиксирующие положение бадьи в копре над рвскрытой разгрузочной лядой (датчик 9), над раскрытыми створками ляды нулевой площадки (датчик 10) и в стволе на глубине 5 м под лядой (датчик 11), 5,5 м (датчик 12), на глубине 5 м (датчик 13) и последний датчик 14. Реле 15, 16 направления движения бадьи вверх и вниз подключены одним концом к фазе А, а другим- к фазе В через замыкающие контакты 17 и 18 реверсора соответственно “Вверх” и параллельно соединенные контакты “Вниз” и контакты 19 динамического торможения, которые зашунтированы последовательно соединенными замыкающими контактами реле 16 и размыкающими контактами реле 15. Блокировочные реле 20 и 21 подсоединены к фазе А и к реле 20 через контакт датчика 11 и к реле 21 через контакт датчика 10 к фазе В.
Позиционное реле 22 подачи команд фиксирующее подход поднимающейся бадьи к закрытым створкам ляды, одним концом подключено к фазе С, а другим- к фазе В, через контакты датчика 12, узел D соединения, контакты датчика 14, узел Е соединения, параллельно соединенные контакты реле 2 и контакты реле 1, узел F соединения и параллельно соединенные контакты реле 15 и контакты реле 23 предохранительного тормоза подъемной машины.
Позиционное реле 24 подачи команд, фиксирующее прохождение через раскрытые створки ляды опускающейся бадьи, одним концом подключено к фазе С, а другим- к фазе В через контакты датчика 12, узел G соединения, последовательно соединенные контакты реле 2, контакты реле 1, узел К соединения и контакт реле 23. Аварийное реле 25 одним концом подсоединено к фазе С, а другим двумя параллельными ветвями-к узлу F соединения через контакт реле 24 и к узлу. К соединения через последовательно соединенные контакты реле 22 и датчика 13.
Лампа 33 – “Разрешение на управление лядой Р пл “, подключена к узлу 1 соединена и к фазе В.
Лампа 34 – “Аварийная остановка подъемной машины по причине несоответствия положения ляды Н пл “, подключена к фазе В.
Секция 35 реверсивного магнитного пускателя привода ляды Н пл подключена через контакт реле 4, узел соединения J соединения и через пусковую аппаратуру дистанционного управления к фазе В.
Резервный магнитный пускатель привода ляды Р пл содержит секцию 37 открытия и секцию 38 закрытия, катушки которых подключены с одной стороны через узел I соединения, контакт датчика 9 и контакты аппаратов дистанционного управления (на схеме не показано) к фазе А, а с другой стороны через аппаратуру дистанционного управления – к фазе В.
Аппарат 39 звуковой командной сигнализации на управление лядой Н пл подключен к фазе С и через параллельно соединенные контакты реле 22, 24 – к узлу G соединения, который через параллельно соединенные контакты реле 15 и 16 соединен с узлом Е соединения.
Датчики 5-8 положения смонтированы на лядах. Реверсивные пускатели и позиционные реле 1-4 ляд располагают в силовом шкафу пусковой аппаратуры, реле 15, 16 направления, блокировочные реле 20 и 21, позиционные реле 22 и 24 и аварийное реле 25-в релейном шкафу ляд, а сигнальные лампочки 26-34-на пультах управления лядами и машиниста подъемной машины.
Устройство работает следующим образом.
В нормальном положении, когда бадья находится в забое ствола, ляда разгрузочной площадки открыта, а ляда нулевой площадки закрыта, о чем сигнализируют горящие лампочки 29 и 26, цепь которых замкнута через замыкающие контакты реле 4,1 положения ляд. Последние включены через контакты датчиков 8 и 5 положения. Размыкающиеся контакты датчиков 9-14 положения бадьи в стволе-копре замкнуты, а замыкающиеся-разомкнуты (рис.1)
Лампочка 30 будет продолжать гореть, получая питание по цепи контактов реле 20, 16, датчика 14, реле 2, 23, сигнализируя о причине, приведшей к аварийной остановке подъемной машины.
Открыв ляду, можно продолжить подъем бадьи.
При дальнейшем опускании бадьи переключится датчик 10, который замыкающим контактом отключит реле 21, а последнее своим контактом дошунтирует цепь секции 36 пускателя, тем самым исключит возможность закрытия ляды Н пл в период прохождения через нее бадьи.
Через 0,5 м движения бадьи вниз после отключения реле 20 переключится датчик12.
В результате сразу же включится реле 24, контакты которого включат аппарат 39 звуковой сигнализации и сигнальную лампу 31 “Закрыть ляду Н пл “. После закрытия ляды Н пл цепь реле 24 размыкается контактами реле 1, 2 и реле отключится, тем самым снимается подача командного сигнала с аппарата 39 и лампы 31.
Формула изобретения
1. Устройство сигнализации и блокировки ляд на проходческой подъемной установке, содержащее элементы световой и звуковой сигнализации подхода поднимающейся бадьи к ляде нулевой площадки копра, позиционные датчики “Открыто”, “Закрыто” положения ляды, блокировочные реле, электрически связанные с датчиками положения ляды, датчики контроля положения бадьи в стволе, реверсор подъемной машины, выполненный с замыкающими контактами, и реле предохранительного тормоза, выполненное с размыкающими контактами, отличающееся тем, что, с целью повышения безопасности и надежности работы проходческой подъемной установки, оно снабжено позиционным реле подачи команд на открывание-закрывание ляды и аварийную остановку подъемной машины при нераскрытии-незакрытии ляды, датчиками положения бадьи в копре и реле направления движения, контакты которых включены в цепь элементов сигнализации и блокировки двумя параллельными цепями, одна из которых подключена через контакты реле направления движения бадьи вверх и контакты позиционных реле положения “Ляда закрыта”, а другая-через контакты реле направления вниз и контакты позиционных реле “Ляда открыта”.
2.Устройство по п.1. отличающееся тем, что в цепь элементов сигнализации введен размыкающий контакт блокировочного реле.
3. Устройство по п.2. отличающееся тем, что, с целью предотвращения отключения цепи блокировки при изменении режима работы подъема в период спуска бадьи, последовательно соединенные замыкающие контакты реле направления “вниз” и размыкающие контакты “вверх” включены паралельно замыкающим контактам реверсора подъемной машины.
4. Устройство по п. 1. отличающееся тем, что, с целью запоминания команд на открытие или закрытие ляды при аварийной остановке подъемной машины, размыкающие контакты реле предохранительного тормоза подъемной машины включены параллельно размыкающим контактам реле направления движения.
5. Устройство по п.1. отличающееся тем, что, с целью точной остановки бадьи над лядами нулевой и разгрузочной площадок копра, в цепи элемента световой сигнализации включены контакты блокировочных реле и позиционных датчиков положения бадьи в копре.
Источник информации, принятый во внимание при экспертизе: 1. Нежигай А. Н., Митченко А. Д., Антощенко АК. А. Усовершенствованная схема управления лядами. – “Шахтное строительство”,№3, 1968 (прототип).
Авторы изобретения Б. И. Крыжановский, Л. Н. Черный и Е. И. Мельникова
Заявитель Криворожский филиал Всесоюзного научно-исследовкательского института организации и механизации шахтного строительства.
