Что такое мики в строительстве

Купить мостовые конструкции МИК-С

МИК-С — мостовые инвентарные стоечные конструкции

Компания «МСИ» производит, продает и сдает в аренду элементы МИК-С. Эксплуатация МИК-С предусмотрена в пределах II климатического района при расчетной температуре до минус 40 °С (ГОСТ 16350-80). Условия по срокам и стоимости обсуждаются в ходе переговоров по конкретному заказу. Отгрузка сформированного комплекта производится после заключения Договора аренды и осуществления Арендатором необходимой оплаты в соответствии с условиями договора.

Материалы конструкций: МИК-С — сталь 09Г2С по ГОСТ Р 55374-2012;

Более подробную информацию можно получить по телефонам: +7 (4842) 20-17-33 или по электронной почте: sales@1stroimos.ru

Паспорт МИК-С

Применение МИК-С

Элементы МИК-С

Основной комплект состоит из 12 марок:

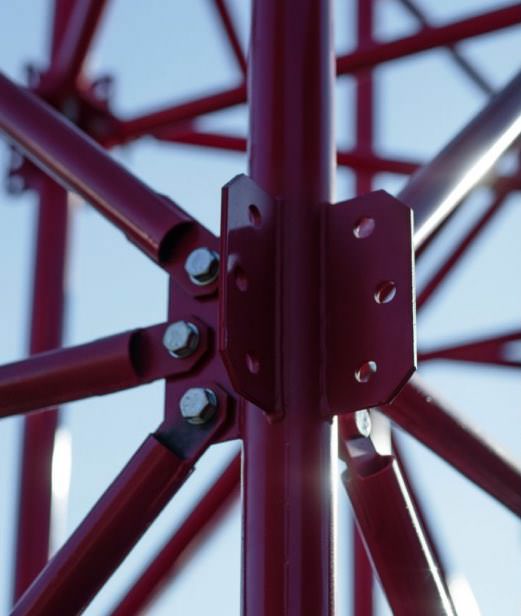

Соединения элементов осуществляются на высокопрочных болтах диаметром 24х85 мм. по ГОСТ Р 53664-2009.

Стойки изготавливаются из труб по ГОСТ 10704-91 «Трубы стальные электросварные». На концах стоек предусмотрены:

Транспортировка МИК-С

Транспортировка МИК-С

Характеристики МИК-С

Из этих элементов собираются башни размером 2х2 и высотой кратной 2 м. Отдельные башни можно объединять между собой в продольном и поперечном направлении в пространственные конструкции неограниченного размера, при этом расстояние между башнями может быть 2, 4 и 6 метров.

Максимальная нагрузка на МИК-С

Максимальная допустимая нагрузка на одну стойку составляет 100 тс.

Схема сборки МИК-С
МИК-С h=4м

Схема сборки опоры:
а — плоскостная секция; б — башенная опора; в — линейный элемент.

Элементы МИК-С

Основной комплект МИК-С состоит из 12 марок:

Схема компоновки сборных ростверков МИК-С

Модель 3D
Стойка МИК-С в сборе h=6m

Источник

ПРОИЗВОДСТВО, ПРОДАЖА И АРЕНДА
ОБОРУДОВАНИЯ ДЛЯ СТРОИТЕЛЬСТВА МОСТОВ

Решения для бетонирования консольных свесов плиты без остановки движения транспорта

Система ИПРС для временных опор в аренду

Изготовление аванбеков для надвижки и других свс и у по вашим чертежам

Индивидуальная опалубка для мостовых опор любой геометрии

Аванбеки для надвижки

Мостовые опоры

Мостовые опоры – уникальные по своей геометрии конструкции. С каждым следующим путепроводом, эстакадой, развязкой архитекторы не перестают удивлять изяществом и многообразием форм стоек и оголовков мостовых опор.

Мы специализируемся на разработке и производстве индивидуальной опалубки, позволяющей воплотить в жизнь уникальные геометрически сложные железобетонные конструкции. При проектировании опалубки мостовых опор наши инженеры учитывают такие факторы как высота опор, скорость подъема бетонной смеси, «живучесть» применяемых бетонов. Благодаря этому наша опалубка делает процесс бетонирования абсолютно предсказуемым и безопасным, а полученная в итоге геометрия опоры имеет минимальные отклонения от проекта.

Опора транспортной развязки МКАД с Ленинским проспектом. ООО ТВА Констракшн.

Реконструкция развязки на 19 км Можайского шоссе. ГУП МО МОДЦ

Опора моста в г. Жуковский. Ген. подрядчик НПО МОСТОВИК. Подрядчик ООО Космос

Контрольная сборка конусного оголовка опоры. ЦКАД. ООО Альмакор Груп

Элемент конусного основания

Мостовой переход через р. Истра.

От идеи до воплощения в готовую конструкцию

3D модель-чертеж опоры моста

Опалубка на объекте

Готовая бетонная опора

СВСиУ

Мостовые инвентарные конструкции стоечные

Предназначаются для вспомогательных опор, монтажных подмостей, опор для надвижки пролетных строений, подкрановых эстакад, рабочих мостиков и других конструкций

Инвентарные подмости
ручной сборки

Несущие элементы горизонтальной опалубки пролетных строений, которые также могут использоваться для сборки рабочих подмостей, временных опор и прочих вспомогательных сооружений при строительстве мостов

Мостовые инвентарные конструкции пакетные

Конструкции МИК-П предназначаются для использования в различных вспомогательных сооружениях в комплекте с МИК-С, а также без них

Адаптивная система консолей для мостов любой конфигурации!

Для бетонирования плиты моста мы применяем специальные консоли, закрепляемые к балке пролетного строения. Наша адаптивная система консолей позволяет бетонировать как прямые, так и радиусные участки пролетного строения. А вариант закрепления «сверху» (к полке металлической балки пролета) позволит монтировать и разбирать систему консолей над дорогами и ж/д путями, не перекрывая движение транспорта.

В чем же заключается
адаптивность системы?

— габарит консоли позволяет бетонировать вылет плиты до 2,4 м

— Наличие шарнирного узла в основании и регулировочного талрепа дают возможность установить угол наклона бетонируемой плиты в широком диапазоне, а также упрощает распалубку.

— возможность установки второго силового талрепа позволяет значительно увеличить несущую способность системы. Это бывает необходимо при установке на консоли тепляка при зимнем бетонировании или бетонировании барьерного ограждении совместно с плитой.

— возможность объединения консолей попарно в объемные блоки. Увеличивает скорость монтажа/демонтажа до 2 раз

— шаг установки консолей в плане 3 м при толщине плиты 250 мм и вылете 2100 мм

— стойки ограждения высотой 1,2 м соответствуют действующим нормам безопасности РФ в строительстве

Адаптивная система консолей

Сталежелезобетонное пролетное строение моста длина заватки бетонирования 60 п.м.

Задача: Опалубить оба свеса (левый и правый) плиты с закреплением опалубочных консолей к стальной балке моста. Балки настила и фанеру не учитывать (есть в наличии у заказчика).

Варианты решения: Стоимость покупки консолей – 882 000 руб.

Стоимость аренды – 220 500 руб./мес. (мин. Срок аренды – 2 месяца)

НАЧАТЬ РАБОТУ С НАМИ

Горизонтально перемещаемый опалубочный агрегат для бетонирования плиты моста

Бетонирование плиты пролетного строения

В определенных случаях бетонирование плиты пролетного строения моста при помощи консолей малоэффективно или вообще невозможно. В этом случае мы готовы предложить вам горизонтально перемещаемый опалубочный агрегат. Эта технология применяется в любом из следующих случаев:

Пролетное строение моста имеет значительную длину

Пролетное строение моста расположено на большой высоте

Пролетное строение моста находится над широкими водными преградами, железнодорожными путями или проезжими частями

Конструкция агрегата собирается в самом начале моста и далее перемещается монтажно-тяговыми механизмами по роликовым опорам, закрепленным к элементам балки пролетного строения.

Источник

СВСиУ

Спроектированное нами комплексное решение будет дешевле на 10-50% и эффективнее, в сравнении с предложениями других компаний.

Закажите проектирование и расчет стоимости проекта бесплатно!

«Базис Холдинг» тесно сотрудничает со многими мостостроительными организациями. Нами накоплен большой опыт по изготовлению СВСиУ для строительства мостовых конструкций. СВСиУ расшифровывается как Специальные Вспомогательные Сооружения и Устройства. Все изготавливаемые нами конструкции соответствуют ГОСТ 27751-88, а также СТП 136-99 «СПЕЦИАЛЬНЫЕ ВСПОМОГАТЕЛЬНЫЕ СООРУЖЕНИЯ И УСТРОЙСТВА ДЛЯ СТРОИТЕЛЬСТВА МОСТОВ», используемые при проектировании строительства сооружений.

Под СВСиУ понимается совокупность временных конструкций и обустройств, необходимых для строительства конкретного объекта. Нами изготавливаются конструкции МИК-С и МИК-П, ОПРС (ИПРС), ОСОП, прочие СВСиУ – навесные подмости, перекатные тележки и пр.

Чаще всего СВСиУ применяется в строительстве мостов и различных мостовых сооружений.

В случаях когда, по каким-либо причинам применение ОПРС (ИПРС) является невозможным либо неоправданным, наше предприятие может предложить аналогичные по области применения конструкции МИК-С и МИК-П, либо усиленный вариант опорной стойки опалубки перекрытий (ОСОП).

Если вас интересуют ИПРС, вы можете обратится к нам чтобы ознакомиться с чертежами и спецификациями элементов конструкций подмостей. Также мы можем спроектировать и изготовить подмости индивидуальных конструкций по вашим требованиям и спецификациям. Цены наших конструкций достаточно выгодные, а в сочетании с качеством наше предложение лучшее из представленного на строительном рынке.

Для того, чтобы купить СВСиУ, ИПРС вы можете обратится в любой из наших офисов. Мы также предоставляем аренду конструкций опалубки, если вам это необходимо.

Мостовые Инвентарные Конструкции (МИК-С и МИК-П)

Подразумевают под собой:

Стоит отметить, что наши опалубочные конструкции используются при строительстве зданий любых уровней ответственности, определяемых по ГОСТ 27751-88.

За счет большей несущей способности конструкции МИК-С МИК-П позволяют значительно снизить количество монтируемых элементов, а так же крепежа, в сравнении с ИПРС, что в итоге позволяет снизить трудоемкость монтажа конструкций.

К недостаткам данной системы можно отнести то что конструкции менее универсальны в своей применимости в сравнении с ИПРС (ОПРС) и ОСОП.

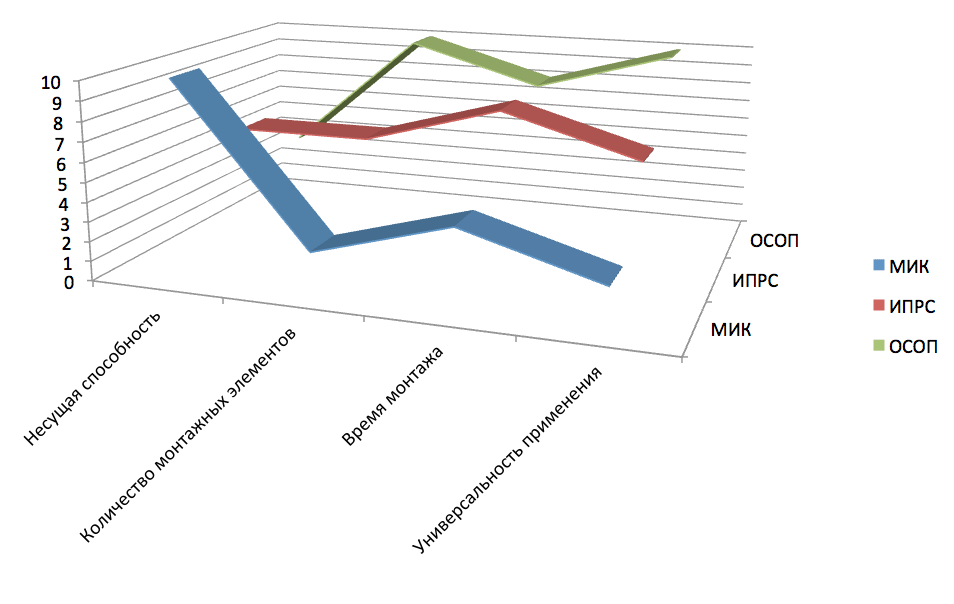

Сравнение МИК, ИПРС и ОСОП

по основным характеристикам таким как:

При оценке каждой характеристики по 10-бальной шкале, где 10 баллов обеспечивают максимальное значение характеристики.

Если вас интересуют конструкции МИК-С и МИК-П для уточнения стоимости вы можете обратится в любой из наших офисов или к нашим дилерам, и мы предоставим вам коммерческое предложение с ценами на необходимые вам СВСиУ.

Все производимые нами конструкции соответствуют требованиям ГОСТ 27751-88 «НАДЕЖНОСТЬ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ И ОСНОВАНИЙ», и даже более жестким требованиям, которые могут предъявляются к строительной опалубке.

Очень важно строго соблюдать технику безопасности при проведении строительных работ с использованием любых СВСиУ, при приемке работ всегда оформляются акты освидетельствования.
