Что такое подсистема вентфасада?
Фасадная подсистема (еще говорят «подконструкция») представляет собой металлический каркас, состоящий из базовых элементов и отдельных специализированных комплектующих для установки терракотовых панелей вентфасада. Фасадные подсистемы подбираются с учетом массы и способа крепления применяемого облицовочного материала: терракотовых панелей, керамогранита, фиброцемента, композитных панелей или металлокассет. Установку вентилируемого фасада можно производить в любое время года, ограничение только одно – сложные погодные условия, ограничивающие возможность производства высотных работ.
Материал для производства подсистем
В качестве материала для изготовления подвесных систем вентфасадов применяют аллюминиевый сплав, оцинкованную сталь или нержавеющую сталь.
Подсистема из нержавеющей стали обладают высокой прочностью. Нержавеющая сталь значительно более коррозионностойкий материал по сравнению с оцинкованной сталью, что обеспечивает длительные сроки эксплуатации. Срок службы вентфасадов с подсистемами из нержавеющей стали составляет более 70 лет. Подсистемы из нержавеющей стали могут применяться и при высотном строительстве, даже при высоте монтажа более 50 м.
Подсистема из оцинкованной стали с полимерным покрытием (еще говорят «из оцинкованного железа»), в первую очередь, выгодно отличается от аналогичных систем из алюминия и нержавеющей стали по стоимости готовой конструкции. При разумной стоимости, по заявлениям производителей, срок службы системы из оцинкованной стали составляет не менее 50 лет. Основная специфика применения таких подситем – это особое внимание к качеству монтажа для обеспечения сохранности антикоррозионного покрытия элементов подсистемы.
Подсистемы из алюминиевого сплава несколько легче, чем подсистемы изготовленные из стали, что значительно облегчает общую конструкцию и снижает нагрузку на фасад здания, что в свою очередь, позволяет использовать эти подсистемы при облицовке фасадов зданий до 75 метров и на конструктивно и архитектурно сложных фасадах. В случае, если высота проекта больше 75 м, применение терракотовой плиты согласовывается под конкретный проект.
Как работает подсистема?
Подсистема переносит вес наружной облицовки из терракотовых панелей, ветровые нагрузки на наружную несущую стену здания.
Вес и тип фасадной облицовки является определяющим при выборе типа подсистемы, ее сложности и способа ее установки.
Сила давления ветра относится к климатически обусловленным изменчивым воздействиям на сооружения. Основополагающими факторами, влияющими на величину ветровых нагрузок, являются локальные климатические условия, ветер и топография соответствующего места расположения. У поверхности земли скорость ветра практически равна нулю, но с удалением от поверхности, т.е. с увеличением высоты здания, она возрастает многократно. Архитектурные особенности здания, такие как высота здания его геометрия влияет на величину ветровых нагрузок что учитывается при расчете подсистем с помощью аэродинамических коэффициентов.
Материал наружной стены здания наряду с вышеназванными условиями обязательно учитывается при проектировании подсистем вентфасада. В зависимости от несущей способности и прочности наружной стены выбирается способ крепления, а также определяется необходимое количество точек крепления подсистемы к фасаду, что бы обеспечить равномерность переноса нагрузки вентфасада на стену здания.
Какую подсистему выбрать?
Таким образом, как выбор материала подсистемы, так и выбор конкретной подсистемы осуществляется проектировщиками и техническими специалистами по фасадным работам и обусловлен характеристиками объекта, таким как: тип облицовки фасада (в данном случае это терракотовые панели), статическими нагрузками, физико-техническими требованиями и нормами противопожарной безопасности.
Компания «СНЭП»
время работы отдела продаж:
пн-пт с 09.30 до 18.00
отгрузка товара:
пн-пт с 09.30 до 17.30
тел./факс (812) 612-28-05
(отдел продаж, многоканальный)
Санкт-Петербург,
ул.Партизанская, д.11, лит.Ч
(район метро «Ладожская», «Новочеркасская»)
Что такое фасадная подсистема
Что такое фасадная подсистема
Навесной вентилируемый фасад (НВФ) представляет собой сложную металлическую конструкцию, состоящую как правило из:
Основой вентилируемого фасада является фасадная система (подсистема), которая позволяет выполнить задачу по возведению навесного фасада с учетом неровностей стен, несущей способности наружных стен, желаемого относа от стены, архитектурного замысла, ветровых нагрузок и многих других факторов.

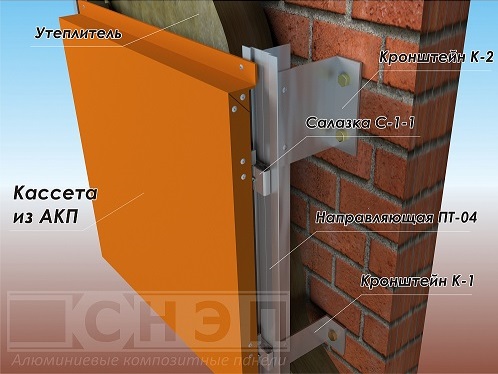

Общий вид алюминиевой подсистемы с облицовкой кассетами из АКП
Проектирование навесного фасада следует начинать с определения типа желаемого облицовочного материала, несущей способностей стен, ветровых нагрузок и данных геодезической съёмки. На основании этих данных и по заданию Заказчика можно на этапе проектирования определить, какую фасадную систему необходимо использовать на конкретном фасаде.
Проект вентилируемого фасада выполненный профессионально и с учётом этих требований, позволяет избежать распостранённых ошибок монтажа, таких как применение некачественных или несертифицированных материалов, высокий перерасход материалов, увеличения сроков строительства и так далее.
Какую систему для фасадов выбрать?
Решение о том, какую фасадную систему использовать при возведении навесного вентфасада (НВФ) заказчик или подрядчик должен принимать в зависимости от характеристик здания, несущей способности стен, высотности, ветровых нагрузок, требований к пожарной безопасности и долговечности конструкции, особенностей дизайн-проекта фасада.
Также принимается в расчёт простота (сложность) используемой подконструкции, её надежность, сроки поставки, не стоит забывать и о экономической составляющей, ведь на объёмах в тысячи квадратных метров разница в цене на различные подсистемы может оказаться весьма существенной.
Особое внимание следует уделять тому факту, прошла ли та или иная система сертификацию на применение в составе НВФ, какие используются сплавы, есть ли заключения о пожарной безопасности и коррозийной стойкости. Фасадная система является сложной строительной конструкцией, требования к которой регулируются ГОСТами и СНиПами. Мы рекомендуем применять только качественные сертифицированные алюминиевые фасадные системы, прошедшие испытания с различными типами облицовочных материалов.
Для применения фасадных систем в строительстве, при облицовке фасадов зданий с классом пожарной опасности наружных стен К0(наиболее безопасный) допустимо применять системы, прошедшие огневые испытания по ГОСТ 31251-2008 (2003) с тем или иным облицовочным материалом. По результатам испытаний фасадной системе присваивается класс пожарной опасности (от К3 до К0), что должно быть отражено в Техническом свидетельстве и Технической оценке на данную систему.
Компания «СНЭП» предлагает поставку алюминиевых фасадных систем по низким ценам в Санкт-Петербурге, проектирование и разработку рабочей документации навесного вентфасада по Вашему техзаданию, монтаж вентфасадов «под ключ»
Наши преимущества:
Наши телефоны в СПб: (812) 612-28-05 (многоканальный, отдел продаж), 339-09-73
Особенности монтажа подсистем вентилируемых фасадов
Финишной отделке строений уделяют повышенное внимание. Она должна быть функциональной и надёжной. Подсистема для вентилируемого фасада является основой для популярной в настоящее время технологии утепления и дизайна. Производители предлагают различные типы комплектующих, в них надо разобраться, чтобы выбрать правильный вариант, приемлемый по цене и качеству.
Понятие о вентилируемом фасаде
Вентилируемый фасад — технология внешней отделки, позволяющая утеплить здание, защитить строительные конструкции от атмосферных воздействий, придать строению презентабельный внешний вид.
В состав конструкции входят несколько элементов:
В сборе конструкция обеспечивает все возложенные на неё задачи.
Тип фасадной подсистемы и материалы для её изготовления выбирают в зависимости от характеристик финишной облицовки. Важно учитывать массу конструктивных элементов и стандартные способы крепления, наличие в продаже заводских метизов.
Подсистема фасадной отделки должна быть стойкой к коррозии и технологичной в установке.
После установки всех слоёв между внешней облицовкой и гидроизоляцией должен остаться вентиляционный зазор. Для этого предусматривают достаточную толщину планок или возможность их установки на кронштейны.
Материалы для изготовления
В зависимости от условий эксплуатации, характеристик утеплителя и облицовки выбирают оптимальный материал для изготовления несущей конструкции. Популярные решения — дерево, алюминий, оцинковка, нержавеющая сталь.
Дерево
Подсистема для фасада, изготовленная из дерева, применяется редко по следующим причинам:
Единственно верным способом монтажа брусьев является их крепление вплотную к несущей стене — в этом случае можно избежать изгибания. Для крепления используют гвозди, саморезы или анкера.
Толщину выбирают с учётом размеров утеплителя.
Чаще всего деревянная подсистема для вентфасада используется в комбинации с экструзивным пенополистиролом, который выпускают толщиной от 20 мм.
Перед установкой брусья необходимо обработать составами от гниения и возгорания. Помимо пропиток, долговечность обеспечивается монтажом гидроизоляции.
Алюминий
Доля алюминиевых систем на рынке около 40%. Алюминиевая подсистема для вентфасадов используется для крепления композитных и керамогранитных облицовочных плит.
Заводское исполнение профиля и комплектующих обеспечивает технологичность сборки. Все детали выполнены точно по размерам и требует подгонки только по длине направляющих. Геометрические размеры стандартизированы для монтажа облицовки большинства производителей.
В зависимости от типа панелей крепление происходит с помощью монтажных зацепов (клямеров), салазок со штифтом, горизонтальных скоб или видимых заклёпок.
Элементы подсистемы и облицовки желательно приобретать у одного продавца. В этом случае будет подобрано правильное крепление, подходящее именно под фасадную плитку.
Не используют алюминий в условиях агрессивных сред. Для таких мест металл защищают анодированием в заводских условиях.
К преимуществам относят лёгкость конструкции и способность выдержать любой тип финишной отделки. Срок службы до 50 лет.
Главный недостаток — высокая цена.
Оцинкованная сталь
Оцинкованные профили — доступный по цене материал. Такие системы отличают прочность, долговечность, простота установки.
Используют оцинкованные изделия для монтажа подсистем вентилируемых фасадов с отделкой любой массы. Профиль и комплектующие пожаробезопасны.
Среди недостатков отмечают меньший срок эксплуатации по сравнению с алюминиевыми или нержавеющими видами продукции.
Увеличивают время использования покраской или защитой полимерными покрытиями.
Популярны оцинкованные профили для монтажа сайдинга или профлиста.
Нержавеющая сталь
Изделия из нержавеющей стали абсолютно не подвержены влиянию климатических факторов.
Такие подсистемы используют в высотном строительстве, так как они способны выдержать любую облицовку, а по долговечности сопоставимы со сроком эксплуатации дома.
Стоимость готовой конструкции высока, поэтому доля нержавеющих подсистем на рынке приближается к 20%.
Сравнение вариантов
Выбирая тип подсистемы, учитывают множество факторов:
Примерная оценка вариантов подсистем для фасадов.
| Материал | Температурное расширение | Стойкость к коррозии | Масса | Стоимость | Сумма |
| Алюминий | 1 | 2 | 2 | 2 | 7 |
| Оцинковка | 2 | 0 | 1 | 3 | 6 |
| Крашеная оцинковка | 2 | 1 | 1 | 2 | 6 |
| Нержавеющий внешний слой | 2 | 1 | 1 | 1 | 5 |
| Полностью нержавейка | 2 | 3 | 1 | 0 | 6 |
Баллы начислены по принципу: чем лучше показатель, тем выше балл.
Сумма полученных баллов показывает, что отличие подсистем между собой небольшие, а выбор необходимо делать с учётом условий эксплуатации. Например, нержавейка дороже всех видов, но срок эксплуатации позволит не проводить ремонта на весь срок эксплуатации. Напротив, оцинковка прослужит меньше всего, но полная замена не будет стоить больших денег.
Выбор утеплителя
Наиболее распространёнными утеплителями являются вспененный полистирол, экструзивный полистирол (пеноплекс), каменная (минеральная) вата.
Стекловата не подходит для вентилируемых фасадов, так как под влиянием влажности воздуха быстро слёживается, а намокнув, теряет теплоизолирующие свойства.
Вспененный полистирол (пенопласт) обладает низким коэффициентом теплопроводности, небольшой массой, защищает дом от ветра. Не требует монтажа пароизоляции, что снижает трудозатраты и общую стоимость отделки.
Пенопласт не впитывает влагу, самозатухание происходит через 3–4 секунды после прекращения воздействия открытого огня. Вспененный полистирол наиболее бюджетный вариант среди всех остальных — для утепления подойдёт материал типа ПСБ-15.
Пеноплекс — избыточное решение для вентилируемых фасадов. По цене в два раза превосходит пенопласт, обладая теми же характеристиками. Единственное преимущество — наличие пазов в торцах пластин, что исключает использование ветрозащиты и запенивания стыков.
Каменная вата по теплопроводности примерно соответствует полистиролу, но обладает большим удельным весом. Для сохранения свойств понадобится установка мембран паро- и гидроизоляции.
Подсистема для вентилируемых фасадов – важный элемент. От правильного выбора зависит срок эксплуатации и внешний вид здания. Благодаря конструкции монтаж по силам провести самостоятельно за короткое время. Универсальные варианты крепления облицовки позволяют подобрать понравившееся покрытие, а с течением времени заменить его на новое без демонтажа направляюших.
