Выгородка
Полная загрузка топлива в реактор состоит из 163 ТВС. 61 ТВС имеет органы СУЗ. 54 ТВС имеют пучки СВП. Для компенсации температурных расширений ВКУ и ТВС головки ТВС выполнены подпружиненными.
Выгородка предназначена для:
1. обеспечения геометрической конфигурации периферии активной зоны, образованной ТВС периферических рядов;
2. уменьшения всплеска нейтронного потока на границе активной зоны у граничных ТВЭЛов ТВС периферийных рядов;
3. уменьшение интенсивности нейтронного потока на корпус реактора;
4. обеспечения циркуляции теплоносителя по проектному тракту;
5. размещение сборок “лучевых” образцов-свидетелей корпусной стали.

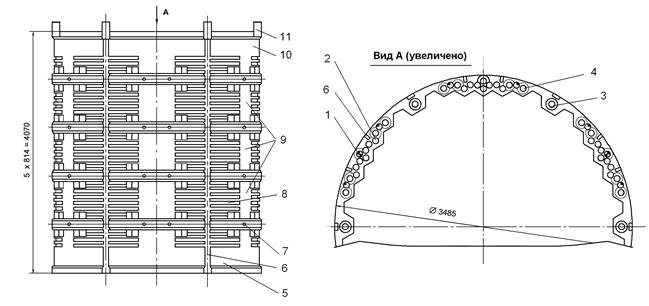

Рис. 2.11. Выгородка
В шести сквозных отверстиях выгородки установлены трубы с резьбой в нижней части, предназначенные для жесткого закрепления выгородки в шахте (путем вворачивания их в граненый пояс шахты) от всплытия и одновременно используемые под установку датчиков системы контроля перегрузки (СКП). Кроме того, выгородка предварительно устанавливается на три фиксатора, закрепленные в граненом поясе шахты. Верхнее кольцо выгородки центрируется относительно цилиндрической части шахты шпонками, привариваемыми к внутренней поверхности шахты и входящими в вертикальные пазы выгородки. Ниже шпонок, по направлению продольных пазов выгородки, к внутренней поверхности шахты приварены вытеснители, в которые по высоте и ширине имеют меньшие размеры, чем шпонки.
На наружной поверхности в районе вертикальных пазов выгородки накольцах выполнены горизонтальные пазы для обеспечения равномерного охлаждения выгородки в этом районе. В верхней части выгородки установлены трубы с пазами для байонетного захвата контейнерных сборок с образцами-свидетелями корпусной стали. В выгородке, кроме отверстий для крепления колец, имеется 72 вертикальных канала для охлаждения выгородки. Одновременно эти каналы используются для следующих целей:
1. 6 каналов диаметром 130 мм используются для труб, крепящих выгородку к шахте, в эти трубы во время работ по перегрузки топлива устанавливаются сухие каналы системы контроля перегрузки;
2. 6 каналов, оканчивающихся отверстиями с резьбой М85, предназначены для транспортировки выгородки;
3. в 30-ти каналах (на верхнем кольце выгородки) в монтажных условиях приваривают трубы, выступающие над горизонтальной плоскостью кольца на 35 мм, в которые устанавливаются сборки с лучевыми образцами-свидетелями;
4. 30 каналов используются для охлаждения.
Все продольные каналы выгородки имеют шайбы (конструктивно в граненом поясе шахты), которые обеспечивают необходимый расход теплоносителя через них. Выем выгородки из реактора производится совместно с шахтой. Таким образом выгородка неподвижно крепится в нижней части в шахте, а верхняя часть выгородки имеет возможность температурного перемещения относительно стенки шахты реактора.
