Принцип работы, устройство и погрешности барометрического высотомера

По принципу своего устройства барометрический высотомер по сути представляет собой барометр-анероид с тем лишь отличием, что его шкала отградуирована не в единицах давления, а в единицах высоты. Слово «анероид» в переводе с греческого означает «безводный» и используется в противоположность водяному ртутному барометру.

Чувствительным элементом высотомера (рис. 6.7) является анероидная коробка 4 (обычно используется блок из двух анероидных коробок).

Рис. 6.7. Принципиальная схема барометрического высотомера

Анероидная коробка является герметичной, запаянной, из нее выкачан воздух и поэтому в ней сохраняется давление, близкое к нулю. Когда высотомер находится у земли, коробка под действием атмосферного давления находится в наиболее сжатом состоянии. При подъеме на высоту, когда атмосферное давление снаружи анероидной коробки падает, она расширяется, поскольку поверхность коробки гофрирована и ведет себя как пружина. При снижении под действием увеличивающегося атмосферного давления коробка сжимается.

С анероидной коробкой через передающий механизм 3 связана стрелка 2, перемещение которой относительно шкалы прибора 1 соответствует расширению (сжатию) коробки и, следовательно, изменению высоты.

Анероидная коробка помещена в герметичный корпус прибора 5, в который через штуцер трубопровода 6 поступает атмосферное давление за бортом P_H. Это же давление часто называют статическим давлением P_ст, то есть давлением, которое имеет место в спокойной атмосфере на высоте расположения высотомера без учета дополнительного давления, возникающего из-за набегающего потока при движении ВС. Если на любой высоте поместить неподвижный обычный барометр, то он и покажет статическое давление.

Статическое давление поступает в трубопровод системы статического давления из приемника воздушного давления 7 (ПВД) или приемника статического давления.

ПВД предназначен для приема не только статического давления, но и полного давления. ПВД закрепляется снаружи фюзеляжа и представляет собой трубку, ориентированную по направлению полета. Отверстие, направленное навстречу набегающему потоку воздуха, предназначено для приема полного давления, которое в высотомере не используется, но необходимо для указателей скорости. Статическое же давление принимается боковыми отверстиями, которые расположены так, чтобы в них по-возможности не попадал набегающий поток.

На многих типах ВС статическое давление принимается отдельным приемником статического давления, который представляет собой цилиндрический штуцер, не выступающий за обшивку самолета. А полное давление на таких типах ВС принимается отдельно расположенным приемником полного давления (ППД).

Существует много типов барометрических высотомеров. Принцип их работы одинаков, различаются же они в основном устройством шкал. В двухстрелочных высотомерах по короткой стрелке отсчитываются тысячи метров (километры высоты), а по длинной – десятки и сотни метров. В однострелочных высотомерах – тысячи метров индицируются цифрами в специальном окошке (рис. 6.8). Возможны и другие варианты.

Кроме стрелок, показывающих высоту, на высотомере обязательно имеется небольшая шкала и связанная с ней кремальера установки давления P₀, то есть давления, от уровня изобарической поверхности которого отсчитывается высота.

Высотомеры могут различаться и единицами измерения высоты – метры или, как принято за рубежом, футы (в этом случае их называют футомерами). Шкала установки давлений также может быть оцифрована в миллиметрах ртутного столба, гектопаскалях (миллибарах) или дюймах ртутного столба (в США).

Рис. 6.8. Внешний вид барометрических высотомеров

Рис. 6.9. Устройство двухстрелочного высотомера

Очевидно, что на самом деле высотомер, как и обычный барометр, измеряет атмосферное давление на высоте полета. Но шкала отградуирована не в единицах давления, а в единицах высоты, то есть каждому измеренному давлению поставлена в соответствие какая-то высота, которую и показывают стрелки. Ключевым моментом в понимании работы высотомера является то, что при градуировке высотомера связь между измеренным давлением и индицируемой высотой заложена такая же, какая существует между этими величинами в стандартной атмосфере. Как говорят, высотомер отградуирован по стандартной атмосфере, то есть в соответствии с формулой (6.5).

Допустим, что на шкале давлений установлено P₀=760 мм рт.ст. В этом случае по сути высотомер превращается в механизированную таблицу стандартной атмосферы (см. табл. 6.1). Любому конкретному измеренному давлению соответствует вполне определенная высота, показываемая прибором, а именно та высота, на которой в стандартной атмосфере давление равно измеренному. То есть, если, например, расширение анероидной коробки соответствует давлению 330 мм рт.ст., то стрелки высотомера покажут высоту 6500 м (см. табл. 6.1). А если измерено давление 760 мм рт.ст., то стрелки покажут Н=0.

Эта связь между давлением и высотой однозначна и не зависит ни от фактической (геометрической) высоты самолета над уровнем моря или аэродрома, ни от температуры или характера ее изменения с высотой.

Понятно, что в реальной атмосфере зависимость давления от высоты вовсе не такая и каждый раз разная. Поэтому показания барометрического высотомера (барометрическая высота) вовсе не соответствует фактическому расстоянию до ВС от уровня начала отсчета. Барометрическая высота – это вообще не высота, то есть не расстояние от одного уровня до другого.

Барометрическая высота – показания идеального барометрического высотомера, отградуированного по стандартной атмосфере. Или иначе – это высота в стандартной атмосфере, соответствующая измеренному значению давления.

На шкале давлений высотомера может быть установлено не обязательно значение 760 мм рт.ст., но и любое другое значение P₀, лежащее в пределах шкалы давления (например, от 650 до 790 мм рт.ст.). Конструктивно высотомер устроен таким образом, что при вращении кремальеры установки давления весь механизм вместе с анероидной коробкой и зубчатыми колесами поворачивается на определенный угол. При этом не только меняется установленное на шкале давление, но и перемещаются стрелки высотомера (примерно на 11 м при изменении давления на 1 мм рт.ст.). Эту операцию можно интерпретировать просто как смещение шкалы отсчета высот. Форма кривой зависимости давления от высоты осталась той же, но шкала высот сместилась так, что по ней нулевое значение высоты соответствует установленному давлению (рис. 6.10).

Рис. 6.10. Установка давления

Таким образом, высотомер будет показывать нулевое значение высоты, если атмосферное давление в точке его нахождения равно давлению, установленному на шкале давлений.

Поэтому можно приближенно считать, что барометрический высотомер показывает высоту относительно уровня изобарической поверхности с тем значением давления, которое установлено на высотомере. Точным это утверждение будет только в стандартной атмосфере, а во всех остальных случаях показания высотомера, конечно, не будут совпадать с фактической (геометрической) высотой. И расхождение (методическая температурная погрешность) будет тем больше, чем сильнее фактическая температура отличается от стандартной.

Пилот, устанавливая давление, сам выбирает уровень, от которого высотомер будет показывать высоту.

Рис. 6.11. Изменение установленного давления и высоты

Когда пилот в полете выдерживает по высотомеру постоянную барометрическую высоту, это вовсе не значит, что ВС летит на постоянной высоте в геометрическом смысле этого слова. Это означает, что ВС летит так, чтобы статическое давление, то есть давление на высоте, сохранялось постоянным. Ведь именно его на самом деле измеряет высотомер. Следовательно, ВС летит по изобарической поверхности, повторяя все ее изгибы в реальной атмосфере. При этом нетрудно определить и численное значение давления на этой изобарической поверхности, то есть давление за бортом. Если на высотомере установлено давление 760 мм рт.ст., а высотомер показывает высоту, например, 3000 м, то по таблице стандартной атмосферы, по которой и отградуирован высотомер, можно посмотреть соответствующее этой высоте давление. В данном примере 525,7 мм рт.ст.

Источник

Высотомеры принцип работы высотомера

1. Высотомеры, основанные на принципе подобия треугольников (высотомеры: Фаустмана, Вейзе, Христена, маятниковый высотомер, измерение вы­сот мерной вилкой).

2. Высотомеры, базирующиеся на тригонометрических построениях (высо­томер Блюме—Лейсса, американский высотомер Хага, эклиметр).

3. Высотомеры, основанные на оптическом прицеле (оптический высото­мер автора настоящего учебника).

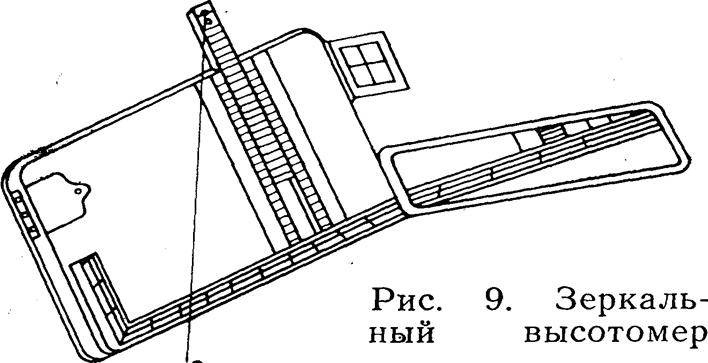

Зеркальный высотомер Фаустмана представляет собой прямо­угольную дощечку размером 10 х 15 см.

У высотомера имеются два дио­птра: глазной и предметный. В пазах, выпиленных поперек дощечки высо­томера, есть выдвижная пластинка, по краям пазов на дощечке нанесены деления, к концу пластинки при­креплен отвес. Выдвижную пла­стинку можно вставлять в паз обо­ими концами. Деления на ней соот­ветствуют расстоянию до измеряемого дерева.

У нижнего края дощечки имеется третья (продольная) шкала, на кото­рую нанесены деления для определения высоты дерева. При визировании через диоптры высотомера на вершину дерева получа­ются два подобных треугольника, у которых две стороны взаимно перпенди­кулярны. На продольной шкале отвес отсекает деление, определяющее число метров, равное высоте дерева, минус часть, равную расстоянию от земли до глаза наблюдателя.

Точность измерения зеркальным высотомером ±0,3 м.

Высотомер Христена. В Скандинавских странах и США широко приме­няется высотомер Христена. На этом рисунке отвесная линия ab параллельна стволу стоящего дерева АВ. Следовательно, треугольник АО В подобен треугольнику аОЬ и

АВ : АС = ab : ас, .

Высотомер Вейзе. Высотометр Блюме — Лейеса. Высотометр Блюме — Лейеса имеет корпус а в виде сектора круга (рис. 7). Глазной с и пред­метный b диоптры расположены в концах верхней грани кор­пуса высотомера. Рядом с предметным диоптром находится спускной крючок d, который закрепляет в нужном положении маятник высотомера. В верхней части корпуса имеется вырез k, через который пропускают большой палец руки при визирова­нии на вершину дерева.

Предположим, надо измерить высоту дерева Отойдем от дерева на расстояние АВ = 10 м и из точки А будем визировать на вершину измеряемого дерева. При этом маятник высотомера, обозначенный на ри­сунке линией om займет вертикальное положение. Маятник и визирная трубка образуют угол, равный углу АСВ. Оба эти угла на рисунке обозна­чены через α. Отношение длины АВ к длине линии ВС составляет тангенс угла α. Длина линии АВ принимается постоянной, равной 10 м.

Для определения высоты дерева сначала от него отмеряют расстояние равное 10; 15 или 20 м. Выбрав одно из этих рас­стояний, через диоптры визируют на вершину дерева и отсчиты­вают по эклиметру величину угла между горизонтальным поло­жением и линией визирования.

Этот способ определения высоты дерева основан на том, что отношение высоты дерева Н, уменьшенной на величину h, равную расстоянию от земли до глаза наблюдателя, к расстоянию А от дерева до пункта, из ко­торого визируют на вершину дерева, является тангенсом угла α, образуе­мого горизонтальным проложенном и линией визирования:

,

Чтобы при измерении высоты не делать каждый раз вычислений, для углов разной величины найдены тангенсы и перемножены на расстояния А, равные 10; 15 и 20 м. В полученные величины вводится поправка h на рас­стояние от земли до глаза наблюдателя, равная 1,5 м.

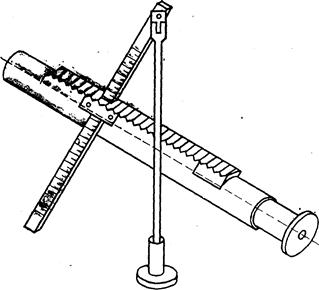

Измерение высот мерной вилкой. Высоту деревьев опреде­ляют также с помощью мерной вилки (рис. 18). Для этого на ее подвижную ножку наносят деления, а на неподвижную при­вязывают шнур отвеса. Место прикрепления шнура отвеса должно совпадать с нулевым делением на подвижной ножке, когда она вплотную придвинута к неподвижной.

При визировании по неподвижной ножке на вершину дерева получим два прямоугольных треугольника: АВС и αbc. У этих треугольников две сто­роны взаимно перпендикулярны, следовательно, они подобны.

Источник

Высотомер

Высотоме́р (или альтиме́тр от лат. altus высоко) — прибор, предназначенный для измерения высоты. [1] В случае пилотируемого летательного аппарата, высотомер является пилотажно-навигационным прибором указывающим высоту полёта. По принципу устройства высотомеры делятся на барометрические, радиотехнические (в том числе радиовысотомеры), инерциальные, ионизационные и прочие. [1]

В старину высотомером называли простейший угломерный инструмент для определения высоты светил (планет, звёзд).

Содержание

Барометрический высотомер

Барометрический высотомер предназначен для определения барометрической высоты или относительной высоты полёта. Принцип действия барометрического высотомера основан на измерении давления атмосферы. Известно, что с увеличением высоты уменьшается и текущее атмосферное давление. Данный принцип положен в основу прибора, который на самом деле измеряет не высоту, а давление воздуха. Конструктивно прибор состоит из запаянной коробочки с мембраной, изменение положения которой механически связано со стрелками, перемещающимися вокруг шкалы, проградуированной в цифрах. На машинах со сравнительно низким практическим потолком (на Ан-2 и большинстве других поршневых самолётов, на вертолётах) установлен двустрелочный высотомер ВД-10 или аналогичный зарубежный, подобный обычным часам — только циферблат разделён не на 12, а на 10 секторов, каждый сектор для большой стрелки означает 100 м, а для маленькой — 1000 м.

Аналогичный по конструкции высотомер ВД-20 (высотомер двустрелочный на высоту до 20 км), установленный, например, на Ту-134, имеет отдельную градуировку циферблата для короткой стрелки до 20 км. Примечательно, что данная конструкция стала де-факто международным стандартом. Другие высотомеры, например, УВИД-15, имеют лишь длинную стрелку (один оборот за 1000 м или 1000 фт высоты), а полная высота отображается цифрами в окне. Точность измерения барометрических высотомеров (допустимая погрешность измерений) определяется действующими стандартами и лежит, как правило, в пределах до 10 м.

Высота полёта воздушного судна над земной (либо водной) поверхностью вычисляется по разности давления воздуха в точке нахождения судна и давления на поверхности, над которой оно находится. Атмосферное давление на поверхности (как правило, в районе аэродромов посадки, горных массивов либо крупных опасных препятствий) сообщается экипажу наземными службами. Для правильного отображения высоты полёта на приборе необходимо вручную установить величину атмосферного давления на земле (или давление, приведённое к уровню моря). Неправильная установка экипажем такого давления при полётах с нулевой видимостью не раз становилась причиной авиакатастроф.

Нужно отметить, что в авиации могут применяться несколько вариантов установки давления барометрического высотомера. В России и некоторых странах СНГ при полетах ниже эшелона перехода (ниже нижнего эшелона) принято устанавливать давление аэродрома (при заходе на посадку и вылете) или минимальное давление на маршруте, приведённое к уровню моря (при полетах по маршруту). В большинстве стран мира ниже нижнего эшелона отсчет высоты выполняют по давлению, приведенному к уровню моря.

Для полётов по воздушным трассам (выше высоты перехода) в авиации используется понятие эшелон, то есть условная высота, измеренная до изобары (условной линии постоянного давления) 760 мм рт. ст., она же 1013 мбар (гПа) или 29,92 дюйма рт. ст. Установка на всех воздушных линиях всеми без исключения воздушными судами одинакового давления на барометрических высотомерах создаёт единую для всех систему отсчёта, позволяющую осуществлять безопасное воздушное движение. Снижение воздушного судна на посадку без достоверной информации об атмосферном давлении в районе аэродрома категорически запрещается.

По требованиям ИКАО на всех воздушных судах устанавливается т. н. диспетчерский высотомер (например, типа УВИД), который, помимо показа высоты на шкале, выдаёт сигнал высоты самолётному ответчику, благодаря чему авиадиспетчер может видеть на экране точную высоту воздушного судна.

Парашютный высотомер — это обычный барометрический высотомер с удобным креплением на руку. Предназначен для измерения и визуального контроля высоты в свободном падении и при спуске на раскрытом парашюте, а также для определения атмосферного давления. Имеет малый размер и массу (площадь циферблата в среднем не больше 10х10 см, масса не более 700 г). Корпус выполняется из ударостойкого материала. Также на парашюте нередко устанавливается автомат высоты (по конструкции — тот же высотомер), автоматически раскрывающий парашют на заданной высоте, если этого не сделал парашютист.

Существуют также электронные высотомеры, они не только измеряют высоту, но и сигнализируют на заданных высотах.

Радиотехнический высотомер

Принцип действия РВ основан на измерении отрезка времени между посылкой и приёмом электромагнитных волн, отражённых от поверхности, до которой измеряется высота (земля либо вода). В отличие от барометрических высотомеров радиовысотомер измеряет истинную высоту полёта, поэтому не зависит от наличия информации о давлении воздуха, отличается также более высокой точностью. На практике радиовысотомеры используются на малых высотах, вблизи земной (либо водной) поверхности, потому как применение данной технологии с больших высот требует мощного источника излучений, а также аппаратуры, способной эффективно противостоять помехам.

Конструктивно прибор состоит из СВЧ радиопередатчика, направленная антенна которого расположена «на брюхе» воздушного судна, приёмника отражённого сигнала, устройств обработки сигналов, а также индикатора на приборной доске экипажа, на который передаются данные о текущей высоте. Радиовысотомеры делятся на РВ малых высот (например, отечественные РВ-3, РВ-5), которые предназначены для определения высот до 1500 метров и, как правило, работают в режиме непрерывной радиолокации, и высотомеры больших высот (более 1500 м, наподобие РВ-18, измеряющего высоты до 30 км), обычно работающие в импульсном режиме. Практически у всех РВ имеется сигнализатор малой высоты, подающий световой и звуковой сигнал при понижении высоты ниже заданной, установленной лётчиком.

К недостаткам прибора можно отнести выраженную направленность измерений (направление луча передатчика, направленного перпендикулярно вниз). По этой причине применение радиовысотомеров эффективно только в равнинной местности и практически бесполезно в горных и сильно пересечённых районах. В крене РВ показывает завышенную высоту, так как высота — вертикальный катет треугольника, а луч радиовысотомера в крене направлен по гипотенузе, поэтому при значительных кренах (более 15-20 градусов) может включаться предупреждающая световая сигнализация. Тангаж обычно не учитывается, так как у транспортных летательных аппаратов он редко превышает упомянутые 15-20°. Кроме того, вызывает вопросы экологичность радиоизмерений, так как для обеспечения требуемой точности необходимо [ источник не указан 671 день ] применять коротковолновые мощные [ источник не указан 671 день ] передатчики, несущие явную опасность [2] для биосферы.

Для определения высоты могут использоваться также GPS-приёмники. Принцип действия основан на одновременном измерении расстояния до нескольких (как правило — от четырёх до шести) вещающих спутников, находящихся на известных и специально корректируемых орбитах. На основании математических вычислений прибор определяет точку в пространстве — координаты φ, λ — широту и долготу места на модели поверхности Земли, а также высоту Н относительно уровня моря модели и\или высоту над эллипсоидом (наиболее распространённый в GPS технике эллипсоид это WGS84). Минимальное число спутников, необходимое для расчёта высоты, равно трём. Только координат — двум. Для определения времени достаточно сигнала одного спутника. Большее число спутников позволяет увеличивать точность вычисления параметров. С точки зрения истинности определения абсолютной высоты имеет преимущество как перед барометрическими, так и перед радиотехническими высотомерами, так как не зависит ни от атмосферного давления, ни от измерения расстояния до физического рельефа местности.

Тем не менее, надо помнить, что на скоростях спуска сильно проявляется доплеровский эффект, да и на вычисление параметров приёмнику нужно некоторое время (до секунды), что приводит к отставанию вычисленной координаты от реальной. Специальные парашютные высотомеры ведущих фирм имеют коррекцию на скорость, однако, так как скорость вычисляется по тем же сигналам, точность GPS приборов в условиях прыжка всё равно остаётся довольно низкой. Например, в автомобилях со встроенной системой GPS, приёмник получает сигнал от автомобильного датчика скорости и использует его для коррекции своих показаний. Их достоинство — низкая цена и вес. Использование для бейсджампинга и прочих маловысотных прыжков не рекомендуется. Кроме того, из-за отражений GPS сигнала от скал или опор показания GPS высотомера могут стать вовсе непредсказуемыми. Для бейсджампинга рекомендуются барометрические высотомеры, механические или электронные.

Точность измерений при необходимости может достигать порядка нескольких сантиметров, при использовании закрытого военного канала L1, лицензию на который выдаёт министерство обороны США (не бесплатно и не всем), с применением дорогостоящего оборудования, и по этой причине в быту не применяются. [ источник не указан 2581 день ] Точность измерения бытовых приборов GPS в статике (отсутствии движения) — порядка 10 метров, что вполне достаточно для большинства задач ориентирования. [ источник не указан 2581 день ]

Гамма-лучевой высотомер

В конструкции высотомера используется источник гамма-излучения (обычно — изотопы 60 Со, 137 Сs). Приёмник фиксирует обратное рассеяние, отражённое от атомов внутри подстилающей поверхности. Гамма-лучевые высотомеры используются на малых высотах (метры, десятки метров от поверхности). Основное применение — формирование исполнительного сигнала для системы мягкой посадки спускаемых аппаратов космических кораблей. [3] В частности, в КК «Союз» гамма-лучевой высотомер (шифр изделия «Кактус») установлен у днища спускаемого аппарата, и место его установки маркировано знаком радиационной опасности.
