Магнитные автодороги в Германии технологии зарубежных стран, как немцы делают качественные автодороги
Приветствую дорогие читатели гости и подписчики канала. В завершении рубрики технологии постройки асфальтированных дорог, хотелось бы упомянуть страну где производят одни из лучших автомобилей.
Немецкая дорожная инфраструктура не зря считается одной из лучших в мире и как мы уже узнали из двух предыдущих примеров в прошлых постах как делают дороги в США и Китае грамотное планирование это, ключ к успеху.
У немцев учитывается всё, допустимый наклон, допустимые радиусы, ширина # дороги, количеств о полос, и даже размер обочины.
Немцы всегда внимателен к деталям, а вот что касаемо используемых материалов, то тут до сих пор идут дискуссии.
Для строительства дорог в Германии сегодня применяют асфальт и бетон. Только в маленьких немецких городах существует ограничение для определённых улица, например по шуму.
Для вас уважаемые подписчики был создан канал в Телеграмме где публикуются статьи которые запрещены на Дзене. Теперь там есть различные интересные статьи, ауди записи, фотографии и многое другое что будет вам интересно подписывайтесь на канал Телеграмм @celikuspehu д очитайте это пост и после сможете вернуться по этой ссылке.
В этом случае приходится использовать так называемый шумопоглощающий асфальт, высокой пористости асфальт который позволяет снижать шумы.
Консервативные немцы да и в принципе большинство европейских стран не спешат принимать заокеанский опыт. Делаю абсолютно все дороги бетонными для # строительства автобанов в 75% случаев используется асфальт, важная составляющая работы по развитию дорожной инфраструктуры в # Германии.
Внедрение инновационных технологий действует даже специальные федеральные исследовательская программа.
«Дорога в 21 веке» подразумевающее создания энергосберегающих экологичных и долговечных дорог.
Новые технологии которые применяют в Германии
Одной из таких инновации самовосстанавливающийся асфальта эта технология позволяет увеличить срок службы верхнего слоя дорожного покрытия за счёт индукционный энергии в асфальтовую смесь добавляют магнитные элементы которые при резком нагревании специальной машиной позволяют затягивать трещины.
Как считают эксперты качество # немецких # дорог обеспечивается за счёт тщательного отбора и смешивания строительных материалов и систематического многоступенчатого контроля качества.
Это позволяет несмотря на свой собственный Европейский подход строить идеальные дороги служащие десятилетий, и дороги словно кровеносные суды составляют важную часть любой государственной экономики.
Пускай мы пока что очень далеки от какого-то универсального всемирного стандарта строительство. Однако мировые стандарты совершенствуется с каждым годом делая дороги эффективнее долговечные.
Как вы думаете дорогие читатели чьи дороги лучше? Как скоро в России будет прорыв новых достижениях к улучшению качеств дорог. По каким причинам наши города не имеют такие возможности.
Спасибо что дочитали этот пост до конца, если у вас есть своё мнение пишите в комментариях я с радостью обсудил бы с вами этот выпуск. Ставьте палец верх если вам понравился данный выпуск, это поможет каналу в развитии и даст ясность в том что тематика была интересна.
Подписывайтесь на канал что бы не пропустить следующие выпуски на канале.
Как строят дороги в Германии
Немецкий автобан давно стал в России синонимом качественной, надёжной и скоростной дороги. И ведь понятно, на кого нужно равняться, но всё равно так строить не хотят. Хотя могут.
Недавно я ездил в Германию и своими глазами видел, как ремонтируют федеральную трассу. Знаете, в чём секрет?
В переводе с немецкого “автобан” — это всего лишь “дорога для автомобилей”. В то же время, это и система шоссе, опутывающих всю страну. Они действительно надёжные и безопасные, факт. У нас с ними огромная разница как в подходе, так и в технологиях строительства. Если говорить о хайвеях, то есть скоростных трассах, то на Западе их всё чаще делают не из асфальта, а из цементобетона. Тут самое время ухмыльнуться и вспомнить российские “бетонки” из сложенных рядом плит. Но они не имеют ничего общего, хотя и наши старые военные дороги порой лучше положенного на лужи асфальта.
А теперь давайте посмотрим, как строят знаменитые автобаны на примере участка трассы А5 в районе Баден-Бадена.
На фотографии дорожное полотно, положенное (скорее всего) до вашего рождения или в раннем детстве. Многие немецкие дороги служат десятилетиями без вмешательства, а возле Берлина сохранились участки, построенные ещё в тридцатые годы.
Но любое покрытие со временем требует замены. Здесь подошли основательно: никакого “ямочного» ремонта. Перекрыли часть магистрали, свели потоки (не забыв про разделительный бордюр даже при временной схеме движения!), аккуратно и понятно всё огородили столбиками, нанесли временную разметку.
Умиляет, как немцы отмечают временно закрытый съезд на трассу на дорожном указателе.
Капитальный ремонт дороги, по сути, означает построить её заново. Я увидел работы на стадии, когда уже закончили укрепление грунта и подготовили основание для укладки. Бригада рабочих трудится по 12 часов, начиная с 5 утра. За день они проходят от 700 до 1000 метров.
Рассказать о технологии укладки такой дороги можно в нескольких предложениях. Само собой — поверхностно, без подробностей и производственных секретов. Но в процессе нет ничего фантастического, невероятного или такого, что было бы не под силу применить в России.
Типичный автобан в Германии можно представить в виде “бутерброда”, который состоит из морозостойкого слоя основания, щебеночно-песчаного основания 25 см, укреплённого цементом, покрытия из цементобетона толщиной 27 см. Сверху “соус” по вкусу заказчика — финишная обработка, например, слой бетона с обнажённым заполнителем (по-немецки waschbeton) или алмазная фрезеровка поверхности.
Как этот сэндвич готовят? На подготовленном и укатанном основании расстилают текстильную подложку, слой геотекстиля. Она служит для разделения слоёв дорожной одежды и выполняет также
дренирующую функцию, и по такому “ковру” спокойно ездят самосвалы с бетонной смесью.
Это дюбеля, которые будут использоваться в качестве штыревой арматуры для соединения соседних плит.
Самосвалы привозят материалы, цементобетонную смесь двух сортов (для верхнего и нижнего слоя покрытия) с расположенного поблизости мобильного завода.
Перед началом укладки первого слоя подложку поливают водой.
Привезённую “горку»материала разравнивают по ширине дорожного полотна. Всё делает дорожная техника, человек только контролирует процесс.
Так весь участок трассы выглядит сверху: три жёлтые машины ползут, как гусеницы, друг за другом.
Первая нужна для устройства нижнего слоя покрытия, вторая для устройства верхнего слоя. Третья наносит защитное плёнкообразующеее средство и придаёт готовую форму и текстуру.
Рельсами” же служит водоотводная система, устроенная по центру дороги. Натянутая параллельно дороге струна работает направляющей.
В процессе укладки дороги участвует небольшое количество рабочих: ручной труд здесь практически не требуется, на объекте заняты не больше 15 человек. На этой фотографии они как раз закончили штыревое армирование, закладку дюбелей в поперечные швы.
Продольные швы также укрепляются анкерами (фотографии, к сожалению, нет). Дюбели фиксируют положение плит в вертикальной плоскости и распределяют нагрузку между соседними плитами. Анкеры не дают разойтись или сдвинуться плитам вдоль продольных швов.
По схожей же технологии в мире сейчас строят взлётно-посадочные полосы аэропортов, в том числе новую ВПП в “Домодедово” и в самарском “Курумоч”. Кстати, в России тоже есть современные цементобетонные трассы, но их ничтожно мало, всего 2%, и то лишь отдельные участки дороги. Например, бетонную дорогу проложили к Дальневосточному Федеральному университету на острове Русский к прошедшему в прошлом году саммиту глав стран АТЭС.
Сколько стоит такая дорога? По словам представителя подрядчика, весь проект по ремонту 10-километрового участка трассы (три полосы плюс обочина) обошёлся в 20 миллионов евро. То есть, 1 км = 2 млн евро. В России, в среднем 1 км ремонта федеральной трассы стоит 850 тысяч евро (данные марта 2017 года), при том что сами дороги у нас уже.
Но при этом, нормативный срок службы бетонного шоссе 30 лет (по факту больше), а асфальтированного — 13-15 лет (по факту меньше). В Европе же, благодаря технологиям, начальная стоимость строительства дорожного бетонного полотна почти сравнялась с расходами на укладку “классического” асфальта, потому там всё чаще строят из цементобетона — считают свои деньги на годы вперёд.
Идеально гладкое покрытие ложится, словно масло на хлеб. Но больше всего на стройке меня впечатлили не инновации, а люди. Машины оставили им не так много тяжёлой работы, контролировать и проверять. Но видели бы вы, с какой любовью и практически нежностью (по отношению к дороге) эти суровые рабочие мужики делают своё дело. Ни одного небрежного движения, ни намёка на халтуру. Они строят дорогу для себя и своих детей, для своей страны. Им потом по ней передвигаться, зачем делать плохо? Но здесь я не открыл «Америку», немцы известны таким отношением к делу.
Красиво, правда? Наверное, читатель уже заподозрил неладное и готов писать комментарий, что в Германии и зима не зима, и грунты другие, в России даже асфальт не приживается, отторгает его земля, не то что бетон новомодный! А вот и нет, цементобетон может и лучше приживётся, если не халтурить и не воровать. Один из плюсов технологии — отсутствие деформаций при изменениях температуры и сакральных “переходах через ноль”. В Америке, где в южных штатах бывает очень жарко, а в северных очень холодно, это тоже давно поняли, поэтому там 60% всех дорог страны как раз с таким покрытием. Так что привет любителям сказок про суровый климат.
Ещё одна байка, уже про бетонные дороги, что они очень шумные. Это устаревшая информация, так как современные способы строительства позволили полностью приблизиться по уровню шума к асфальтовому покрытия. А вот в плане экологии и безопасности такая технология намного лучше: асфальт делают из нефти, бетон — из известняка. Он не выделяет токсичные газы при нагревании и подходит для вторичной переработки. Ещё, бетон отражает в три раза больше света, и водить ночью будет комфортнее.
Чтобы быть объективным, есть и недостатки. Например, после прохода асфальтоукладчика, дорога готова уже через 8 часов, а бетон обретает полную прочность лишь спустя несколько дней. А если основание пришло в негодность, нужно менять целую плиту, “ямочным” ремонтом не отделаешься. В то же время, шанс, что дорога получит повреждения, значительно меньше: покрытие распределяет нагрузку на более широкую площадь, грузовики меньше “убивают” дорогу и не создают колейность.
Когда ремонт закончится, на разделительной полосе не забудут посадить газон.
Следующий этап — нарезка деформационных швов. Это делают сразу после финишной обработки уложенного покрытия.
Швы прорезают для того, чтобы избежать растрескивание стяжки, которое как раз и может вызвать разрушение дороги.
Швы герметизируют при помощи резиновых уплотнителей.
Так выглядит участок отремонтированной трассы.
Позже на него нанесут разметку, светоотражающие и специальные шумовые полосы на границе с обочиной. Только после этого откроют движение для автомобилей.
Которые смогут безопасно ездить по этой трассе даже на высоких скоростях. Примерно 50% немецких дорог имеют лишь рекомендованный скоростной лимит.
Как строят дороги в Германии
Немецкая дорожная инфраструктура считается одной из лучших в мире. DW рассказывает, какие технологии применяют в Германии для возведения трасс и какие новшества планируют внедрить.
Немецкие дорожники используют для возведения трасс и бетон, и асфальт
Германия по праву считается одной из лучших стран по качеству дорожной инфраструктуры. В рейтинге Всемирного экономического форума ФРГ сегодня обгоняет Испанию, Швецию, Канаду и Великобританию. DW рассказывает о технологиях и инновациях в немецком дорожном хозяйстве.
Планирование дорог в Германии
Строительство дорог, как и возведение любого инженерного объекта, начинается с планирования. В Германии это — важнейший и, как правило, небыстрый этап. «Для дорожного планирования, например, возведения автобана, в Германии существуют предписания, как этот объект должен быть трассирован. Надо учесть допустимый наклон, допустимые радиусы, ширину дороги, количество полос, ширину этих полос и размер обочин. Строительству автобана в Германии предшествуют длительные процессы», — говорит в интервью DW профессор Маркус Фридрих (Markus Friedrich), завкафедрой транспортного планирования и техники управления транспортом Штутгартского университета.
Контекст
В Германии открылся первый электрический автобан
Испытания электрогрузовиков продлятся до конца 2022 года.
Где в Германии учат строить дороги
Получить немецкое образование в транспортной сфере — хороший шанс стать востребованным специалистом. Вузы предлагают два направления: строительную и транспортную инженерию. (15.10.2019)
Немецкий автобан не могут отмыть от мыльного раствора (фото)
Уже несколько дней дорожные службы безуспешно пытаются очистить 10-километровый участок скоростной трассы A57 между Дюссельдорфом и Кельном. (18.10.2019)
Все об автомобильных пробках: что общего между Берлином, Москвой и Боготой?
Богота стоит на первом месте в мире по времени, которое водители проводят в пробках. Берлин — лидер в Германии. Как обстоят дела в других немецких городах и далеко ли до Москвы? (18.02.2019)
Немецкие дороги могут стать платными для всех
Механизм платного проезда грузовиков по немецким автобанам работает без сбоев. Политики требуют ввести дорожные пошлины и для водителей легковых машин. (01.01.1970)
Скоростной «автобан» для немецких велосипедистов (фото)
В Гессене введен в эксплуатацию первый участок велосипедной экспресс-трассы между городами Дармштадт и Франкфурт-на-Майне. (06.06.2019)
Дорогу всегда строят строго в соответствии с предписаниями. При этом инженеры выбирают оптимальную технологию и материалы. «Для строительства дорог в Германии сегодня применяют и асфальт, и бетон. У нас до сих пор идет дискуссия, какой вариант лучше. Существуют также ограничения для определенных улиц, например, по шуму. В этом случае используется так называемый шумопоглощающий асфальт — высокопористый асфальт, который позволяет снижать шум от езды транспортных средств», — рассказывает Маркус Фридрих.
По оценке профессора Брауншвейгского технического университета Михаила Вистубы (Michael Wistuba), возглавляющего Институт дорожного дела, для строительства автобанов в 75 процентах случаев используется асфальт. Такое покрытие состоит из трех слоев с разной смесью: базовый и связующий слои из асфальтобетона плюс покрытие (литое или щебеночно-мастичное).
Самовосстанавливающийся асфальт
Для укладки полотна дорожные фирмы в Германии используют несколько методов. Их выбор зависит от объекта. «При строительстве автобанов наше предприятие чаще всего применяет технологию прокатки: горячую асфальтовую смесь наносят на дорогу и уплотняют при помощи катка. На участках с высокой нагрузкой обычно используется технология литого асфальта. Смесь распределяют и «стягивают», чтобы получилась плоская поверхность. Посыпание мелким щебнем позволяет создать такую структуру верхнего слоя, благодаря которой он долгое время остается шероховатым», — рассказывает Кристоф Дрёге (Christoph Dröge), руководитель отдела дорожного строительства в Straßenbau NRW — коммунальной дорожно-строительной организации Северного Рейна — Вестфалии.
Важная составляющая работы по развитию дорожной инфраструктуры в Германии — внедрение инновационных технологий. Здесь действует федеральная исследовательская программа «Дорога в 21-м веке», в числе приоритетов которой — энергосберегающие, экологичные и долговечные дороги. Специально для апробации новейших технологий два года назад на территории земли Северный Рейн — Вестфалия построили экспериментальный участок протяженностью около километра.

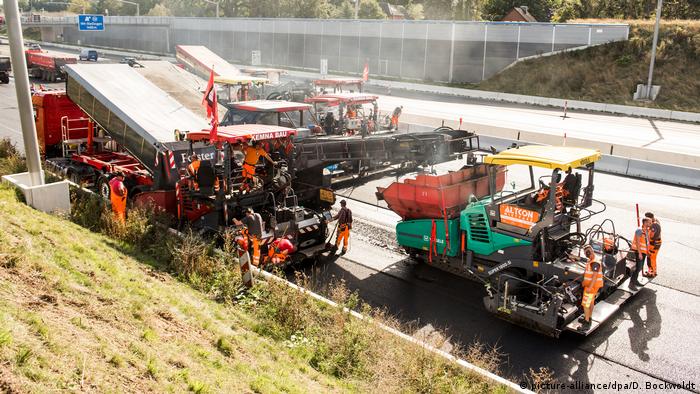

Укладка шумопоглощающего асфальта на автобане А7 в Германии
Специалисты смогли протестировать на нем, например, «самовосстанавливающийся» асфальт. Эта технология позволяет увеличить срок службы верхнего слоя дорожного покрытия за счет индукционной энергии. В асфальтовую смесь добавляют магнитные элементы, которые при резком нагревании специальной машиной позволяют стягивать трещины.
«Основная технология разработана уже достаточно хорошо. Дальнейшие исследования будут связаны с индукционной энергией, а именно — с машиной по заготовке этой энергии», — говорит представитель пресс-службы Федерального института дорожного строительства Кристофер Герхард (Christopher Gerhard). По его словам, «самовосстанавливающийся» асфальт целесообразно применять на небольших участках, там, где закрытие дороги из-за ремонта может привести к существенным затруднениям в движении транспорта.
Экспресс-технологии против пробок и «умный» мост
На участке дороги между Нюрнбергом и Мюнхеном сотрудники учреждения с 2017 года тестируют технологию «умного» моста. Она направлена на то, чтобы заблаговременно, в дополнение к плановым обследованиям, получать данные о состоянии подобных объектов. На двухполосную конструкцию на развязке трассы поставили сенсорные устройства, которые фиксируют ее основные параметры. Функциональную способность всей «умной» системы и отдельных компонентов будут анализировать на протяжении пяти лет.
Однако главным вопросом, над которым сегодня работают как дорожники, так и исследователи, остается минимизация неудобств для водителей из-за строительных и ремонтных мероприятий. Сократить время позволяют, например, такие методы, как «компактный асфальт» (одновременная укладка двух слоев) и укладка покрытия, при которой специальная машина опрыскивает основание и параллельно укладывает верхний слой.
«Хорошее качество необходимо, чтобы достичь как можно большего срока эксплуатации. Это то, что позволяет увеличить интервалы между ремонтными работами. Чем больше строек на территории сети автобанов, тем выше риск больших пробок. Поэтому этот фактор — весьма значимый пункт в вопросе ухода от пробок», — поясняет Кристоф Дрёге.
По мнению специалистов, качество немецких дорог обеспечивается за счет тщательного отбора и смешивания строительных материалов, систематического многоступенчатого контроля качества и продуманных предписаний по планированию и строительству сооружений. Наряду с этим есть четкое разграничение ответственности: в чьем ведении находится строительство, а в чьем — содержание трасс.
Смотрите также:
Немецкие храмы около скоростных дорог
Молитвы у автобана
Придорожные храмы Германии
Автобаны — главные транспортные артерии Германии. Их протяженность составляет почти 13 тысяч километров. Вдоль этих магистралей работают сотни заправочных станций, кафе и ресторанов, обустроены парковки. На некоторых из них можно не только сделать остановку, но и помолиться — например, в этом придорожном храме около автобана A45 (Autohof Wilnsdorf), освященном в начале нынешнего лета.
Молитвы у автобана
Придорожные храмы Германии

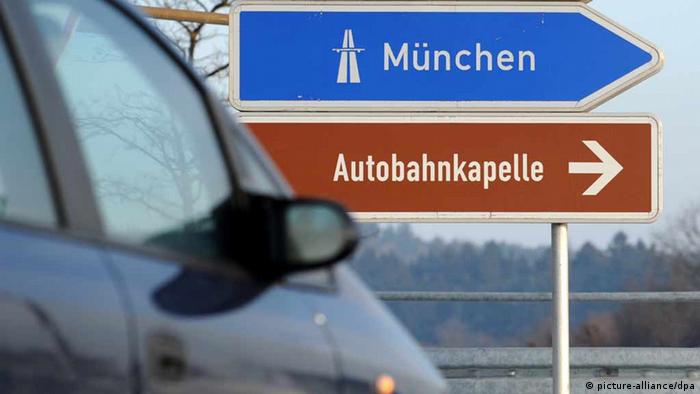

Съезды к ним обозначены специальными дорожными указателями: «Autobahnkirche», «Autobahnkapelle» — «Церковь на автобане», «Часовня на автобане». Первую открыли в 1958 году. Сейчас по всей Германии насчитывается четыре десятка таких храмов.
Молитвы у автобана
Придорожные храмы Германии
Одна из первых таких церквей находится около города Флото (Vlotho) в городке Экстер (Exter), недалеко от федеральной скоростной магистрали A2. В качестве Autobahnkirche этот храм, построенный в середине XVII века, начали использовать в 1959 году.
Молитвы у автобана
Придорожные храмы Германии
Одновременно он продолжает оставаться приходским храмом здешней евангелической общины, основанной в 1666 году. Помимо двух тысяч местных протестантов, которые регулярно приходят сюда на службы, ежегодно в этой церкви бывает около 30 тысяч водителей и пассажиров, заезжающих сюда с автобана.
Молитвы у автобана
Придорожные церкви Германии
Богослужения евангелической общины Экстера проходят здесь по воскресеньям в церковные праздники. Начинаются они в десять часов утра. В отличие от этой церкви, многие другие придорожные храмы являются часовнями, то есть регулярных служб в них не бывает.
Молитвы у автобана
Придорожные церкви Германии
Для путников рядом с церковью обустроен уголок для отдыха, установлены деревянный стол и скамейки. Уютное и тихое место в стороне от шума скоростной магистрали.
Молитвы у автобана
Придорожные церкви Германии
Прежде, чем перейти к примерам современной архитектуры, заглянем в еще один древний храм, открытый для путников с автобана, еще более старый, чем церковь в Экстере. Романская архитектура, XII век.
Молитвы у автобана
Придорожные церкви Германии
Этот храм рассоложен около автобана A4 у городка Вильсдруф (Wilsdruff) между Эрфуртом и Дрезденом. «Статус» Autobahnkirche ему присвоили в 2005 году.
Молитвы у автобана
Придорожные храмы Германии
Храм этот посвящен Св. Якову и находится на паломническом по пути Jakobsweg в испанский город Сантьяго-де-Компостела.
Молитвы у автобана
Придорожные храмы Германии

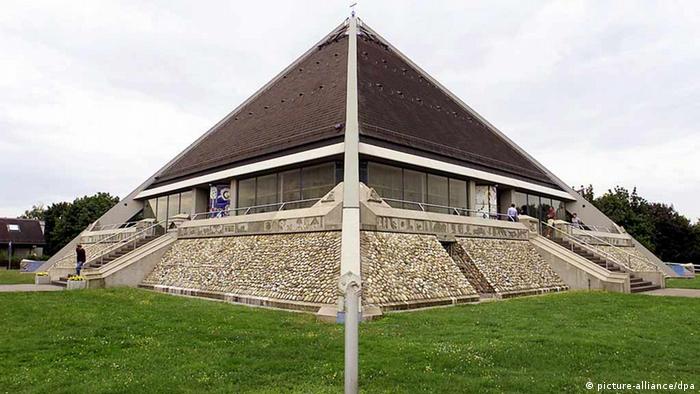

Одна из самых посещаемых придорожных церквей Германии — храм Святого Христофора под Баден-Баденом. Многих привлекает необычное архитектурное решение проекта. Ежегодно эту церковь, построенную в 1978 году, посещает около 300 тысяч водителей и пассажиров.
