Основные характеристики и методы испытания битума
На странице представлен список и краткое описание наиболее часто используемых и значимых характеристик и методов испытаний, применяемых для битумных вяжущих. Понимание критериев классификации может помочь в изучении и анализе текстов технической документации и отраслевых стандартов.
Основными показателями битума являются:
Качество битума оценивается совокупностью разных показателей, при этом основным является пенетрация при 25°С. Остальные свойства указываются как зависимость от пенетрации, так как при ее изменении меняются и полученные свойства. Например, увеличение пенетрации приводит к снижению температур хрупкости и размягчения.
Измерение пенетрации битума при 25°C
Слово «пенетрация» произошло от латинского penetratio, что можно перевести как «проникать». Значение слова хорошо отражает суть метода испытания, а именно проникновение иглы в битумное вяжущее для определения его густоты.
Игла устанавливается вертикально и погружается в образец при заданной нагрузке, температуре и времени. Глубина ее проникновения выражается в единице пенетрации, которая составляет 0,1 мм.
Что касается температуры, то испытание допускается проводить при разной температуре, а 25°C является принятым показателем для классификации по европейским стандартам.
Подробно метод определения глубины проникания иглы описан в ГОСТ 11501-78.
Температура размягчения битума
Битумы представляют собой смесь большого числа соединений, поэтому, в отличие от индивидуальных веществ, переходят в жидкое состояние постепенно. Переход из твердого состояния в определенную жидкую консистенцию характеризуется температурой размягчения, которая оценивается в заданных условиях.
Наиболее распространенный метод определить температуру размягчения — это метод Кольца и шара. Образец битума размещается на металлическом кольце заданного размера, нагревается и начинает растягиваться под давлением стального шара с номинальным диаметром 9,525 мм и массой 3,50 ±0,05 г.
Через некоторое время битум принимает форму мешка и в конечном итоге касается нижней пластинки. Момент касания отмечается и принимается как температура размягчения.
Подробно метод описывается в ГОСТ 11506-73.
Показатели, полученные методом Кольца и шара, несколько выше, чем значения, получаемые по методу Кремер-Сарнова. Метод Кремер-Сарнова заключается в том, что слой битума толщиной 5 мм размещается в трубках под нагрузкой ртути массой 5г и нагревается до момента прорыва ртути через размягченный битум.
Температура хрупкости битума
В процессе эксплуатации битума могут появляться трещины или излом. Температура хрупкости позволяет определить температуру, при которой битум будет разрушаться под действием кратковременной нагрузки.
Определение температуры хрупкости выполняется методом по Фраасу, подробно описанном в ГОСТ 11507-78.
Суть метода заключается в нанесении битума толщиной 0,40±0,01 г. на стальную пластину. Образец охлаждается, после чего производится сгибание и распрямление пластинки до появления первой трещины. Момент появления первой трещины и является температурой хрупкости.
Температура вспышки битума
Опеределение температуры вспышки связано с требованиями пожарной безопасности при использовании битумных вяжущих и позволяет определить содержание воспламеняемых летучих веществ.
Для получения температуры вспышки используется методы определения в открытом тигле по методам Кливленда и Бренкена, при этом метод Кливленда используется при возникновении разногласий по оценке качества битума.
Суть метода заключается в постепенном нагревании образца до момента вспышки паров над поверхностью битума. Температура воспламенения определяется далее по тому же методу до момента загорания продукта от дальнейшего нагревания. Продолжительность горения должна быть не менее 5 с.
Подробно метод определения температуры вспышки описан в ГОСТ 4333-87.
Иногда применяется метод определения температуры вспышки в закрытом тигле Пенски-Мартенса, но, как правило, полученные результаты оказываются менее точными, чем результаты метода в открытом тигле.
Растяжимость битума (дуктильность)
Растяжимость битума (она же называется дуктильность битума) является важным показателем для дорожных покрытий, так как позволяет оценить стойкость к механическим воздействиям, способность работать на изгиб и эластичность. Дуктильность характеризуется расстоянием, на которое битум вытягивается в нить до момента разрыва.
Как правило, для высокоплавких твердых битумов растяжимость находится в пределах 20-50 мм, а для легкоплавких она может достигать более 300 мм.
Определение дуктильности битума выполняется по методу, описанному в ГОСТ 11505-75. Суть метода заключается в следующем: образец заливается в специальную форму, которая раздвигается с постоянной скоростью. Скорость растяжения при испытаниях при 25°С и 0°С должна быть 5 см/мин.
Вязкость битума: кинетическая и динамическая
При использовании битумных материалов ожидается качественное сцепление с поверхностью и способность связать минеральные частицы в прочный монолит.
Вязкость битума определяет сопротивляемость материла к силам, вызывающим перемещение слоев. Другими словами, вязкость — это внутреннее трение между частицами в процессе движения одного слоя битума относительно другого.
Показатель вязкости подразделяется на кинематическую и динамическую вязкость.
Кинематическая вязкость — это мера сопротивления потоку жидкости под действием силы тяжести. Определение показателя выполняется по методу, описанному в ГОСТ 32060-2013. Суть метода заключается в измерении времени протекания заданного объема образца через вискозиметр при заданной высоте столба жидкости и заданной температуре. Кинематическая вязкость равняется результату умножения времени истечения на коэффициент калибровки вискозиметра.
Динамическая вязкость — это соотношение между приложенным напряжением сдвига и коэффициентом сдвига. Другими словами, мера сопротивления потока жидкости.
Определение показателя выполняется по методу с помощью ротационного вискозиметра, рассмотренному в ГОСТ EN 13302-2013. Также могут быть использованы метод вакуумных капилляров Кэннон-Мэннинга и метод конус-плоскость с помощью реометра.
ГОСТ 22245-90. Битумы нефтяные дорожные вязкие. Технические условия.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСТ 22245-90
БИТУМЫ НЕФТЯНЫЕ ДОРОЖНЫЕ ВЯЗКИЕ
Технические условия
Viscous petroleum road bitumens. Specifications.
Дата введения 01.01.91
Настоящий стандарт распространяется на вязкие дорожные нефтяные битумы, предназначенные в качестве вяжущего материала при строительстве и ремонте дорожных и аэродромных покрытий. Обязательные требования к качеству нефтяных дорожных вязких битумов изложены в пункте 5 таблицы 1.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Вязкие нефтяные дорожные битумы изготовляют окислением продуктов прямой перегонки нефти и селективного разделения нефтепродуктов (асфальтов деасфальтизации, экстрактов селективной очистки), а также компаундированием указанных окисленных и неокисленных продуктов или в виде остатка прямой перегонки нефти в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке. Допускается использовать крекинг-остаток в качестве компонента сырья окисления.
1.2.1. В зависимости от глубины проникания иглы при 25 °С вязкие дорожные нефтяные битумы изготовляют следующих марок: БНД 200/300, БНД 130/200, БНД 90/130, БНД 60/90, БНД 40/60, БН 200/300, БН 130/200, БН 90/130, БН 60/90.
Область применения битумов в дорожном строительстве — в соответствии с приложением 1.
| Наименование показателя | Норма для битума марки | Метод испытания | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| БНД 200/300 | Б11Д 130/200 | БНД 90/130 | БНД 60/90 | БНД 40/60 | БН 200/300 | БН 130/200 | БН 90/130 | БН 60/90 | ||
| ОКП 02 5612 0115 | ОКП 02 5612 0114 | ОКП 02 5612 0113 | ОКП 02 5612 0112 | ОКП 02 5612 0111 | ОКП 02 5612 0205 | ОКП 02 5612 0204 | ОКП 02 5612 0203 | ОКП 02 5612 0202 | ||
| 1. Глубина проникания иглы, 0,1 мм: | По ГОСТ 11501 | |||||||||
| при 25 °С | 201–300 | 131–200 | 91–130 | 61–90 | 40–60 | 201–300 | 131–200 | 91–130 | 60–90 | |
| при 0 °С, не менее | 45 | 35 | 28 | 20 | 13 | 24 | 18 | 15 | 10 | |
| 2. Температура размягчения по кольцу и шару, °С, не ниже | 35 | 40 | 43 | 47 | 51 | 33 | 38 | 41 | 45 | По ГОСТ 11506 |
| 3. Растяжимость, см, не менее | По ГОСТ 11505 | |||||||||
| при 25 °С | — | 70 | 65 | 55 | 45 | — | 80 | 80 | 70 | |
| при 0 °С | 20 | 6,0 | 4,0 | 3,5 | — | — | — | — | — | |
| 4. Температура хрупкости, °С, не выше | -20 | -18 | -17 | -15 | -12 | -14 | -12 | -10 | -6 | По ГОСТ 11507 с дополнением по п. 3.2 |
| 5. Температура вспышки, °С, не ниже | 220 | 220 | 230 | 230 | 230 | 220 | 230 | 240 | 240 | По ГОСТ 4333 |
| 6. Изменение температуры размягчения после прогрева, °С, не более | 7 | 6 | 5 | 5 | 5 | 8 | 7 | 6 | 6 | По ГОСТ 18180 По ГОСТ 11506 с дополнением по п. 3.3 |
| 7. Индекс пенетрации | От -1,0 до +1,0 | От -1,5 до + 1,0 | По приложению 2 | |||||||
| 8. (Исключен, Изм. № 1). | ||||||||||
(Измененная редакция, Изм. № 1).
1.2.2. По физико-химическим показателям битумы должны соответствовать требованиям и нормам, указанным в табл. 1.
1.2.3. Требования безопасности
1.2.3.1. Вязкие дорожные нефтяные битумы являются горючими веществами с температурой вспышки выше 220 °С и минимальной температурой самовоспламенения 368 °С по ГОСТ 12.1.044-89.
1.2.3.2. Предельно допустимая концентрация паров углеводородов битумов в воздухе рабочей зоны 300 мг/м 3 — в соответствии с ГОСТ 12.1.005. Содержание паров углеводородов в воздушной среде определяют по ГОСТ 12.1.014-84.
1.2.3.1, 1.2.3.2. (Измененная редакция, Изм. № 1).
1.2.3.3. Битумы являются малоопасными веществами и по степени воздействия на организм человека относятся к 4-му классу опасности по ГОСТ 12.1.007.
1.2.3.4. При работе с битумами следует применять средства индивидуальной защиты согласно типовым отраслевым нормам, утвержденным в установленном порядке.
1.2.3.5. Помещение, в котором производится работа с битумом, должно быть оборудовано приточно-вытяжной вентиляцией.
1.2.3.6. При загорании небольших количеств битума его следует тушить песком, кошмой или пенным огнетушителем. Развившиеся пожары битума следует тушить пенной струёй.
1.3. Требования охраны природы
1.3.1. Эффективными мерами защиты природной среды является герметизация оборудования и предотвращение разливов битума.
1.3.2. Отходы производства битума (газы окисления) обезвреживают сжиганием в печи дожига.
2. ПРИЕМКА
2.1. Вязкие дорожные нефтяные битумы принимают партиями.
Партией считают любое количество битума, однородное по показателям качества и сопровождаемое одним документом о качестве.
2.2. Объем выборки — по ГОСТ 2517.
2.3. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания вновь отобранной пробы, взятой из той же партии.
Результаты повторных испытаний распространяются на всю партию.
2.4. Растяжимость при 0 °С и изменение температуры размягчения после прогрева изготовитель определяет периодически не реже одного раза в 10 дней, температуру вспышки — не реже одного раза в месяц.
(Измененная редакция, Изм. № 1).
2.5. При получении неудовлетворительных результатов периодических испытаний изготовитель переводит испытания по данному показателю в категорию приемо-сдаточных до получения положительных результатов не менее чем на трех партиях подряд.
3. МЕТОДЫ КОНТРОЛЯ
3.1. Пробы вязких дорожных битумов — по ГОСТ 2517. Масса объединенной пробы каждой марки битума должна быть не менее 0,5 кг.
3.2. Температуру хрупкости битумов марок БН допускается определять по номограмме (приложение 3).
3.3. Изменение температуры размягчения после прогрева вычисляют как разность температур размягчения, определенных по ГОСТ 11506 до и после испытания на прогрев по ГОСТ 18180.
4. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Маркировка, транспортирование и хранение битумов — по ГОСТ 1510.
4.2. Вязкие дорожные битумы относятся к 9-му классу транспортной опасности по ГОСТ 19433-88 (подкласс 9.1, категория 9.13, классификационный шифр 9133).
(Введен дополнительно, Изм. № 1).
5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
5.1. Изготовитель гарантирует соответствие качества битумов требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.
Технологией производства гарантируется сцепление битумов марок БНД с эталонным мрамором по образцу № 2 по ГОСТ 11508-74 методом А.
(Измененная редакция, Изм. № 1).
5.2. Гарантийный срок хранения битумов — один год со дня изготовления.
ПРИЛОЖЕНИЕ 1 (Рекомендуемое)
ОБЛАСТЬ ПРИМЕНЕНИЯ БИТУМОВ В ДОРОЖНОМ СТРОИТЕЛЬСТВЕ
| Дорожно-климатическая зона | Среднемесячные температуры наиболее холодного времени года, °С | Марка битума. |
|---|---|---|
| I | Не выше -20 | БНД 90/130, БНД 130/200, БНД 200/300 |
| II и III | От -10 до -20 | БНД 60/90, БНД 90/130, БНД 130/200, БНД 200/300 |
| II, III, IV | От -5 до -10 | БНД 40/60, БНД 60/90, БНД 90/130, БНД 130/200, БН 90/130, БН 130/200, БН 200/300 |
| IV и V | Не ниже +5 | БНД 40/60, БНД 60/90, БНД 90/130, БН 60/90, БН 90/130 |
ПРИЛОЖЕНИЕ 2 (Рекомендуемое)
Таблица определения индекса пенетрации битума
| Температура размягчения, °С | Индекс пенетрации при глубине проникания иглы при 25 °С | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 295 | 290 | 285 | 280 | 275 | 270 | 265 | 260 | 255 | 250 | 245 | 240 | 235 | 230 | 225 | 220 | 215 | |
| 32 | -2,6 | -2,7 | -2,8 | -2,9 | -3,0 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 33 | -1,8 | -1,9 | -2,0 | -2,1 | -2,2 | -2,3 | -2,4 | -2,5 | -2,6 | -2,7 | -2,8 | -2,9 | -3,0 | — | — | — | — | — |
| 34 | -1,1 | -1,2 | -1,3 | -1,4 | -1,5 | -1,6 | -1,7 | -1,8 | -1,9 | -2,0 | -2,1 | -2,2 | -2,3 | -2,4 | -2,5 | -2,6 | -2,7 | -2,8 |
| 35 | -0,4 | -0,5 | -0,6 | -0,7 | -0,8 | -1,0 | -1,1 | -1,2 | -1,3 | -1,4 | -1,5 | -1,6 | -1,7 | -1,8 | -1,9 | -2,0 | -2,1 | -2,2 |
| 36 | +0,2 | +0,1 | 0,0 | -0,1 | -0,2 | -0,3 | -0,4 | -0,6 | -0,7 | -0,8 | -0,9 | -1,0 | -1,1 | -1,2 | -1,3 | -1,4 | -1,5 | -1,6 |
| 37 | +0,8 | +0,7 | +0,6 | +0,5 | +0,3 | +0,2 | +0,1 | 0,0 | -0,1 | -0,2 | -0,3 | -0,4 | -0,6 | -0,7 | -0,8 | -0,9 | -1,0 | -1,1 |
| 38 | +1,4 | +1,2 | +1,1 | +1,0 | +0,9 | +0,8 | +0,6 | +0,5 | +0,4 | +0,3 | +0,2 | +0,1 | 0,0 | -0,2 | -0,3 | -0,4 | -0,5 | -0,6 |
| 39 | +2,0 | +1,8 | +1,7 | +1,5 | +1,4 | +1,3 | +1,2 | +1,1 | +0,9 | +0,8 | +0,7 | +0,6 | +0,5 | +0,3 | +0,2 | +0,1 | 0,0 | -0,1 |
| 40 | +2,4 | +2,3 | +2,2 | +2,1 | +1,9 | +1,8 | +1,7 | +1,5 | +1,4 | +1,3 | +1,2 | +1,1 | +1,0 | +0,8 | +0,7 | +0,6 | +0,5 | +0,3 |
| 41 | +2,9 | +2,8 | +2,6 | +2,5 | +2,4 | +2,3 | +2,2 | +2,0 | +1,9 | +1,8 | +1,6 | +1,5 | +1,4 | +1,3 | +1,2 | +1,0 | +0,9 | +0,8 |
| 42 | — | — | — | +2,9 | +2,8 | +2,7 | +2,6 | +2,5 | +2,3 | +2,2 | +2,1 | +2,0 | +1,8 | +1,7 | +1,6 | +1,5 | +1,3 | +1,2 |
| 43 | — | — | — | — | — | — | — | +2,9 | +2,7 | +2,6 | +2,5 | +2,4 | +2,3 | +2,1 | +2,0 | +1,9 | +1,7 | +1,6 |
| 44 | — | — | — | — | — | — | — | — | — | — | +2,9 | +2,8 | +2,6 | +2,5 | +2,4 | +2,2 | +2,1 | +2,0 |
| 45 | — | — | — | — | — | — | — | — | — | — | — | — | — | +2,9 | +2,8 | +2,6 | +2,5 | +2,4 |
| 46 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | +2,8 | +2,7 |
| Температура размягчения, °С | Индекс пенетрации при глубине проникания иглы при 25 °С | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 210 | 205 | 200 | 195 | 190 | 185 | 180 | 175 | 170 | 165 | 160 | 155 | 150 | 145 | 140 | 135 | 130 | 125 | |
| 35 | -2,3 | -2,4 | -2,5 | -2,6 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 36 | -1,8 | -1,9 | -2,0 | -2,1 | -2,2 | -2,3 | -2,4 | -2,5 | -2,6 | — | — | — | — | — | — | — | — | — |
| 37 | -1,2 | -1,3 | -1,4 | -1,5 | -1,7 | -1,8 | -1,9 | -2,0 | -2,1 | -2,2 | -2,3 | -2,4 | — | — | — | — | — | — |
| 38 | -0,7 | -0,8 | -1,0 | -1,1 | -1,2 | -1,3 | -1,4 | -1,5 | -1,6 | -1,7 | -1,9 | -2,0 | -2,1 | -2,2 | -2,3 | -2,4 | — | — |
| 39 | -0,2 | -0,4 | -0,5 | -0,6 | -0,7 | -0,8 | -0,9 | -1,1 | -1,2 | -1,3 | -1,4 | -1,5 | -1,7 | -1,8 | -1,9 | -2,0 | -2,1 | -2,3 |
| 40 | +0,2 | +0,1 | 0,0 | -0,1 | -0,3 | -0,4 | -0,5 | -0,6 | -0,7 | -0,9 | -1,0 | -1,1 | -1,2 | -1,4 | -1,5 | -1,6 | -1,7 | -1,9 |
| 41 | +0,6 | +0,5 | +0,4 | +0,3 | +0,2 | 0,0 | -0,1 | -0,2 | -0,3 | -0,4 | -0,6 | -0,7 | -0,8 | -1,0 | -1,1 | -1,2 | -1,3 | -1,5 |
| 42 | +1,1 | +0,9 | +0,8 | +0,7 | +0,6 | +0,5 | +0,3 | +0,2 | +0,1 | -0,1 | -0,2 | -0,3 | -0,4 | -0,6 | -0,7 | -0,8 | -1,0 | -1,1 |
| 43 | +1,5 | +1,4 | +1,2 | +1,1 | +1,0 | +0,8 | +0,7 | +0,6 | +0,5 | +0,3 | +0,2 | +0,1 | -0,1 | -0,2 | -0,3 | -0,5 | -0,6 | -0,7 |
| 44 | +1,9 | +1,7 | +1,6 | +1,5 | +1,4 | +1,2 | +1,1 | +0,9 | +0,8 | +0,7 | +0,6 | +0,4 | +0,3 | +0,2 | 0,0 | -1,0 | -0,3 | -0,4 |
| 45 | +2,3 | +2,1 | +2,0 | +1,9 | +1,7 | +1,6 | +1,5 | +1,3 | +1,2 | +1,1 | +0,9 | +0,8 | +0,6 | +0,5 | +0,4 | +0,2 | +0,1 | -0,1 |
| 46 | +2,6 | +2,5 | +2,4 | +2,2 | +2,1 | +2,0 | +1,8 | +1,7 | +1,5 | +1,4 | +1,2 | +1,1 | +1,0 | +0,8 | +0,7 | +0,6 | +0,4 | +0,3 |
| 47 | — | +2,8 | +2,7 | +2,6 | +2,4 | +2,3 | +2,2 | +2,0 | +1,9 | +1,7 | +1,6 | +1,5 | +1,3 | +1,2 | +1,0 | +0,9 | +0,8 | +1,6 |
| 48 | — | — | — | — | +2,7 | +2,6 | +2,5 | +2,3 | +2,2 | +2,0 | +1,9 | +1,8 | +1,6 | +1,5 | +1,3 | +1,2 | +1,0 | +0,9 |
| 49 | — | — | — | — | — | — | +2,8 | +2,6 | +2,5 | +2,3 | +2,2 | +2,0 | +1,9 | +1,8 | +1,6 | +1,5 | +1,3 | +1,2 |
| 50 | — | — | — | — | — | — | — | — | +2,8 | +2,7 | +2,5 | +2,3 | +2,2 | +2,1 | +2,0 | +1,8 | +1,6 | +1,5 |
| 51 | — | — | — | — | — | — | — | — | — | — | +2,8 | +2,7 | +2,5 | +2,3 | +2,2 | +2,1 | +1,9 | +1,8 |
| 52 | — | — | — | — | — | — | — | — | — | — | — | — | — | +2,7 | +2,5 | +2,4 | +2,2 | +2,1 |
| Температура размягчения, °С | Индекс пенетрации при глубине проникания иглы при 25 °С | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120 | 115 | 110 | 105 | 100 | 95 | 90 | 85 | 80 | 75 | 70 | 65 | 60 | 55 | 50 | 45 | 40 | |
| 39 | -2,4 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 40 | -2,0 | -2,1 | -2,2 | -2,4 | — | — | — | — | — | — | — | — | — | — | — | — | |
| 41 | -1,6 | -1,7 | -1,8 | -2,0 | -2,1 | -2,3 | — | — | — | — | — | — | — | — | — | — | — |
| 42 | -1,2 | -1,4 | -1,5 | -1,6 | -1,8 | -1,9 | -2,1 | -2,2 | — | — | — | — | — | — | — | — | — |
| 43 | -0,9 | -1,0 | -1,1 | -1,3 | -1,4 | -1,6 | -1,7 | -1,9 | -2,1 | -2,2 | — | — | — | — | — | — | — |
| 44 | -0,5 | -0,7 | -0,8 | -1,0 | -1,1 | -1,3 | -1,4 | -1,6 | -1,7 | -1,9 | -2,1 | — | — | — | — | — | — |
| 45 | -0,2 | -0,3 | -0,4 | -0,6 | -0,8 | -1,0 | -1,1 | -1,2 | -1,4 | -1,6 | -1,8 | -2,0 | -2,1 | — | — | — | — |
| 46 | +0,1 | 0,0 | -0,1 | -0,3 | -0,5 | -0,6 | -0,8 | -1,0 | -1,1 | -1,3 | -1,5 | -1,7 | -1,8 | -2,0 | — | — | |
| 47 | +0,5 | +0,3 | +0,2 | 0,0 | -0,2 | -0,3 | -0,5 | -0,6 | -0,8 | -1,0 | -1,2 | -1,4 | -1,6 | -1,8 | -2,0 | — | — |
| 48 | +0,8 | +0,6 | +0,5 | +0,3 | +0,1 | 0,0 | -0,2 | -0,4 | -0,5 | -0,7 | -0,9 | -1,1 | -1,3 | -1,5 | -1,7 | -1,9 | — |
| 49 | +1,0 | +0,9 | +0,8 | +0,6 | +0,4 | +0,2 | 0,0 | -0,1 | -0,3 | -0,4 | -0,6 | -0,8 | -1,0 | -1,2 | -1,4 | -1,7 | -1,9 |
| 50 | +1,3 | +1,2 | +1,1 | +0,9 | +0,7 | +0,5 | +0,3 | +0,2 | 0,0 | -0,2 | -0,4 | -0,6 | -0,8 | -1,0 | -1,2 | -1,4 | -1,7 |
| 51 | +1,7 | +1,5 | +1,4 | +1,1 | +1,0 | +0,8 | +0,6 | +0,5 | 0,3 | +0,1 | -0,1 | -0,3 | -0,5 | -0,7 | -0,9 | -1,2 | -1,4 |
| 52 | +1,9 | +1,7 | +1,6 | +1,4 | +1,2 | +1,0 | +0,9 | +0,7 | +0,5 | +0,3 | +0,1 | -0,1 | -0,2 | -0,5 | -0,7 | -1,0 | -1,2 |
| 53 | — | — | — | +1,7 | +1,5 | +1,3 | +1,2 | +1,0 | +0,8 | +0,6 | +0,4 | +0,2 | 0,0 | -0,3 | -0,5 | -0,7 | -0,9 |
| 54 | — | — | — | — | — | +1,5 | +1,4 | +1,2 | +1,0 | +0,8 | +0,6 | +0,4 | +0,2 | 0,0 | -0,2 | -0,5 | -0,7 |
| 55 | — | — | — | — | — | — | — | +1,5 | +1,2 | +1,1 | +0,9 | +0,6 | +0,4 | +0,2 | 0,0 | -0,3 | -0,5 |
| 56 | — | — | — | — | — | — | — | — | +1,5 | +1,3 | +1,1 | +0,9 | +0,7 | +0,4 | +0,2 | -0,1 | -0,3 |
| 57 | — | — | — | — | — | — | — | — | — | +1,5 | +1,3 | +1,1 | +0,9 | +0,6 | +0,4 | +0,2 | -0,1 |
| 58 | — | — | — | — | — | — | — | — | — | — | — | +1,3 | +1,1 | +0,9 | +0,6 | +0,4 | +0,1 |
| 59 | — | — | — | — | — | — | — | — | — | — | — | +1,5 | +1,3 | +1,1 | +0,8 | +0,6 | +0,3 |
| 60 | — | — | — | — | — | — | — | — | — | — | — | +1,7 | +1,5 | +1,3 | +1,0 | +0,8 | +0,5 |
Примечание. При промежуточных значениях глубины проникания иглы при 25 °С индекс пенетрации определяют интерполяцией или по формуле
- П — глубина проникания иглы при 25 °С, 0,1 мм;
- Т — температура размягчения, °С.
ПРИЛОЖЕНИЕ 3 (Обязательное)

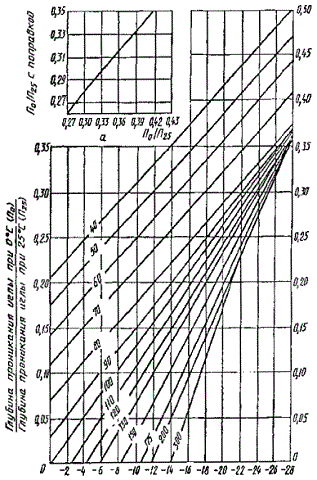

Номограмма для определения температуры хрупкости дорожных битумов марок БН
Температура хрупкости, °С
Примечания:
1. Цифры на прямых — глубина проникания иглы при 25 °С.
2. При \(\frac<П_0><П_<25>>\) равном или большем 0,27, его значение необходимо брать с поправкой по графику (а).
По графику: (а) \(\frac<П_0><П_<25>>\) с поправкой 0,27.
На оси ординат номограммы (б) отмечают значение \(\frac<П_0><П_<25>>\) с поправкой 0,27 и проводят линию, параллельную оси абсцисс до пересечения с линией, соответствующей П25 = 85. Из точки пересечения опускают перпендикуляр до пересечения с осью абсцисс, где и находят температуру хрупкости минус 19 °С.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химической и нефтеперерабатывающей промышленности СССР
В. В. Фрязинов, канд. техн. наук; И. И. Шерышева; С.Л.Александрова, канд. хим. наук; И, А. Чернобривенко, Т. П. Камалова; В. М. Юмашев, канд. техн. наук; И. А. Плотникова, канд. техн. наук; Л. М. Гохман, канд. техн. наук; Е. М. Гурарий, канд. техн. наук; А. Р. Давыдова, канд. техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 12.02.90 № 191
3. ВЗАМЕН ГОСТ 22245-76
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
|---|---|
| ГОСТ 12.1.005-88 | 1.2.3.2 |
| ГОСТ 12.1.007-76 | 1.2.3.3 |
| ГОСТ 12.1.014-84 | 1.2.3.2 |
| ГОСТ 12.1.044-89 | 1.2.3.1 |
| ГОСТ 1510-84 . | 4.1 |
| ГОСТ 2517-85 | 2.2, 3.1 |
| ГОСТ 4333-87 | 1.2.1 |
| ГОСТ 11501-78 | 1.2.1 |
| ГОСТ 11505-75 | |
| ГОСТ 11506-73 | 1.2.1, 3.3 |
| ГОСТ 11507-78 | 1.2.1 |
| ГОСТ 18180-72 | 1.2.1, 3.3 |
| ГОСТ 19433-88 | 4.2 |
5. Изменение № 1 Принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8 от 12.10.95)
За принятие проголосовали:
| Наименование государства | Наименование национального органа стандартизации |
|---|---|
| Республика Беларусь | Белстандарт |
| Республика Казахстан | Госстандарт Республики Казахстан |
| Российская Федерация | Госстандарт России |
| Республика Таджикистан | Таджикский государственный центр по стандартизации, метрологии и сертификации |
| Туркменистан | Туркменставгосинспекция |
| Украина | Госстандарт Украины |
6. Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)
7. ПЕРЕИЗДАНИЕ с Изменением № 1, утвержденным в октябре 1995 г. (ИУС 9-96)
По материалам издания «БИТУМЫ НЕФТЯНЫЕ ДОРОЖНЫЕ ВЯЗКИЕ. Технические условия.»
ИПК Издательство стандартов, Москва, 1996 г.
Большой ассортимент
Номенклатура оптимизирована для производителей лакокрасочной продукции, изделий из ПВХ, СОЖ, добывающей и горнообогатительной отрасли и включает более 50 наименований.
Обширная география
Мы умеем поставлять нефтехимическое сырье в страны ближнего и дальнего зарубежья. У нас более 150 партнеров из 12-ти стран мира. Постоянно расширяем географию поставок и всегда открыты для сотрудничества.
Упаковка и доставка
Быстро, качественно и безопасно упакуем продукцию в бочки металлические и пластиковые, кубовые контейнеры (еврокубы). Доставим автотранспортом (автоцистернами). Можем осуществлять отправку контейнерами.
