Подготовка к дорожно-строительным работам
Качество и долговечность дорожных работ во многом зависят от того, насколько тщательно проведена подготовка к укладке асфальта, изучены особенности ландшафта и особенности канализации на участке.
С чего начинаются работы по строительству дороги?
Любое строительство, и дорожные работы не являются в этом случае исключением, начинается с геодезической разведки. На основании полученных данных составляется проектная документация, в которой отражается все этапы будущих дорожно-строительных мероприятий.
Этапы дорожных работ
Подготовительные работы по строительству дорог включают в себя следующие этапы:
- проведение геодезических работ по разбивке территории под дорожные полосы;
- расчистка полосы отвода;
- корчевание деревьев и кустарников;
- уборка валунов;
- очистка и выравнивание территории;
- устройство дренажа, водоотвода и ливневой канализации;
- строительство объездных дорог;
- уборка и вывоз мусора.
Техника для подготовительных дорожных работ
Если речь идет о строительстве дороги с нуля, то для этого требуется привлечение большого количества специальной дорожной техники, которая справится с разравниванием территории, очисткой ее от деревьев и камней, а также последующим вывозом мусора с рабочего участка.
Компания «БиК» имеет собственный автопарк строительной техники, которая справляется с самыми сложными работами.
Материалы для подготовительных дорожно-строительных работ
Качество дорожных работ и долговечность асфальтового покрытия во многом зависит от того, насколько хорошо проведены подготовительные мероприятия. А их качество, в свою очередь, во многом зависит от используемых материалов.
Грамотно организованная дренажная система и ливневая канализация обеспечит сухость будущему дорожному покрытию, благодаря чему, оно будет служить долго и обеспечивать безопасное движение по дороге.
Укрепление сложных участков
На сложных участках дороги, таких как спуски и подъемы, где может наблюдаться миграция грунта, требуется его дополнительное укрепление при помощи армирующих материалов. Георешетки, геосетки и геополотно повышают гидроизоляцию дорожного основания и предотвращают смещение почвенных слоев и их перемешивание с материалом дорожного основания.
Все Заказчики, сотрудничающие с компанией «БиК», отмечают высокое качество выполненных нами дорожных работ. Оно достигается благодаря высокому профессионализму наших сотрудников, современной технической базе и соблюдению технологии проведения дорожно-строительных работ. Мы учитываем не только климатические и температурные условия, а еще и рассчитываем нагрузку на дорожное полотно с учетом особенностей местности. Работая с нами, вы гарантированно будете довольны результатом построенных дорог, асфальт на которых избежит разрушения благодаря качественно выполненным подготовительным работам.
Подготовительные работы
До начала производства основных работ на участках, отведенных для реконструкции дороги иее сооружений, а также на участках временного отвода земель, для нужд строительства выполняются подготовительные работы (внеплощадочные и внутриплощадочные).
К внеплощадочным относят в основном работы по подготовке к строительству сооружений: производственных баз, карьеров, временных автомобильных дорог (для снабжения материалами и энергоресурсами) и других коммуникаций.
К внутриплощадочным относят работы по подготовке территории непосредственно в пределах полосы отвода для реконструкции земляного полотна.
Подготовительные работы выполняют в сроки, установленные общим графиком организации строительства.
В состав подготовительных работ входят:
— создание геодезической разбивочной основы, восстановление и
закрепление оси трассы;
— расчистка полосы отвода;
— перенос и разбор существующих сооружений;
— строительство временной объездной дороги;
До начала основных строительных работ необходимо выполнить подготовительные работы: восстановление и закрепление оси трассы с разбивкой пикетажа, детальная разбивка элементов плана и продольного профиля.
Необходимо подготовить территорию строительства – демонтировать существующие знаки и барьерное ограждение, разобрать трубы, произвести вырубку леса и кустарника, которые попадают в полосу отвода.
Подготовительный период предусматривает также переустройство наземных и подземных коммуникаций, оформление полосы отвода. На период реконструкции автомобильной дороги пропуск транзитного транспорта будет осуществляться по существующей дороге. В проекте представлена схема организации движения, где обозначены участки движения транспорта по существующей дороге и участок, где устраивается объезд. Объезд устраивается на участке, где земляное полотно шириной 13,5 м, то есть 2 полосы движения. Направление движения транспорта обозначено знаками и ограждениями.
На объезде, по которому будет пропускаться транспорт, устраивается на период реконструкции дорожная одежда облегченного типа в соответствии с расчётной интенсивностью.
В зависимости от вида подготовительных работ рекомендуется использовать следующие типы машин и механизмов, приведённые в соответствии с таблицей 3.1.
Таблица 3.1 – Виды подготовительных работ и рекомендуемые машины
| Виды подготовительных работ | Рекомендуемые машины |
| Расчистка дорожной полосы перед возведением земляного полотна: от кустарника, мелколесья, пней и корней | Кусторезы, бульдозеры на гусеничном ходу, корчеватели-собиратели, специальные захватные приспособления |
| Снятие, перемещение и обвалование растительного плодородного слоя | Бульдозеры на гусеничном ходу и ипневмоколёсных тягачах, фронтальные погрузчики, автомобили-самосвалы |
| Рыхление грунтов в резервах и выемках | Рыхлители на тракторах, буровзрывной способ |
| Снос и перенос зданий и сооружений | Бульдозеры, экскаваторы, автокраны, фронтальные погрузчики |
| Подготовка землевозных дорог | Автогрейдеры, скреперы, катки, автомобили-самосвалы |
Восстановление и закрепление трассы
Положение оси дороги (трассы) на местности устанавливают и закрепляют в процессе изыскательских работ. Однако со времени проведения изысканий до начала строительства автомобильной дороги проходит какое-то время, в течение которого могут измениться условия использования выделенных для строительства дороги земельных угодий, иногда бывают повреждены отдельные знаки, указывающие положение трассы и т. п. Поэтому перед началом строительных работ необходимо вновь уточнить положение автомобильной дороги на местности и восстановить закрепление трассы.
До начала сооружения земляного полотна выполняют следующие работы по восстановлению трассы: выносят все углы поворота и все пикеты на границу полосы отвода; закрепляют вершины углов поворотов и створных точек на длинных прямых; разбивают круговые и переходные кривые, закрепляют начало и коней кривых, промежуточные точки; разбивают и закрепляют оси искусственных сооружений, закрепляют пикеты и плюсовые точки; проверяют отметки существующих реперов, а также устанавливают дополнительные реперы, необходимые для выполнения строительных работ; проверяют продольное нивелирование всех точек и в необходимых случаях на отдельных участках снимают поперечные профили для более точного подсчета объема земляных работ.
На прямых участках автомобильной дороги закрепление производят через 200-400 м (в зависимости от рельефа местности). На границе полосы отвода устанавливают выносные столбы, между ними выставляют промежуточные выносные колья в соответствии с рисунком 2.

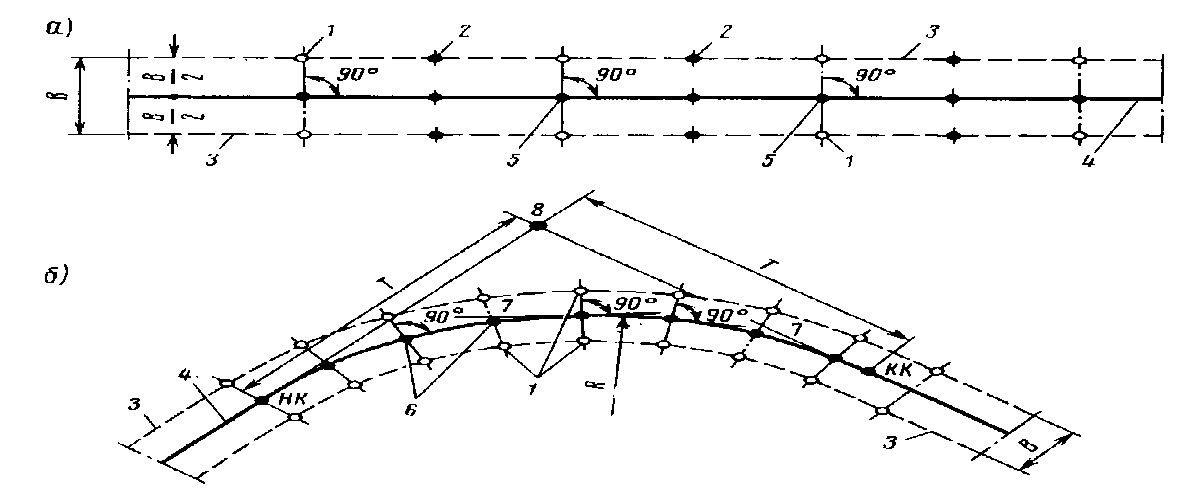

1 – выносной столб; 2 – выносные колья; 3 – границы полосы отвода; 4 – чётные пикеты; 5 – ось дороги
Рисунок 3.1 – Схема закрепления оси автомобильной дороги на прямолинейном участке
На криволинейных участках трассы выносные столбы располагают через каждые 100 м, то есть на каждом пикете на линии, перпендикулярной касательной к кривой в соответствии с рисунком 3.
1 – выносной столб, 2 – вершина угла поворота, 3 – границы полосы отвода, 4 – ось дороги, 5 – касательная к кривой, 6 – пикеты (точка и сторожок),В – ширина полосы отвода, R – радиус кривой, Т – тангенс кривой, НК – начало кривой, КК – конец кривой
Рисунок 3.2 – Схема закрепления оси дороги на кривой
Промежуточные точки на кривых разбивают через каждые 5, 10 или 20 м соответственно радиусам кривых до 100, от 100 до 500 и более 500 м. На виражах, переходных кривых, отгонах ось дороги закрепляют в соответствии с местоположением и рельефом местности.
Высотные отметки закрепляют реперами через каждые 1000-2000 м в зависимости от рельефа местности. Кроме этого, реперы обязательно устанавливают на участках пересечения с другими автомобильными или железными дорогами, около малых искусственных сооружений, на пересечениях рек (на обоих берегах), у высоких насыпей; (высота более 5 м) и глубоких выемок (глубина более 5 м). Реперы устанавливают в стороне от дороги, окапывают неглубокими канавками и обсыпают землей в виде конуса. В качестве реперов можно использовать цоколи зданий, опоры мостов, крупные камни и скалы.
При восстановлении трассы закрепляют на местности земельные угодья, отводимые для резервов и карьеров, для размещения производственных предприятий и комплексов дорожно-эксплуатационной службы. Во время этих работ границы земельных участков обозначают бороздами, столбами, узкими просеками, отметками на отдельных деревьях. Схема закрепления земляного полотна выполняется в соответствии с рисунком 4.
Рисунок 3.3 – Схема закрепления насыпи при возведении земляного полотна
Закрепленную дорожную полосу оформляют в виде плана отводимых земель с приложением журнала закреплений.
Рубка и корчёвка леса
Расчистка полосы от леса является наиболее трудоемкой работой по подготовке дорожной полосы. Лес можно убирать в любое время года, однако качество древесины лучше, если деревья спиливают в зимнее время. В это же время облегчается проезд по грунтовым дорогам, меньше загружен транспорт и уменьшается потребность в рабочих для выполнения работ по непосредственному строительству дороги. В связи с этим расчистку дорожной полосы от леса целесообразно вести в зимнее время. С другой стороны, при зимних работах приходится оставлять пни, которые выкорчевывают только летом. Валку деревьев осуществляют спиливанием бензомоторными или электрическими пилами. Бензомоторные пилы имеют свой двигатель, а электрические нуждаются в электростанции и кабелях.
Для обеспечения безопасности работ перед спиливанием деревьев необходимо убрать мешающий кустарник и низко расположенные сучья.
Спиленные деревья очищают от сучьев и транспортируют на промежуточный склад трелевочным трактором со щитом и лебедкой для подтягивания пачки деревьев на щит. Трелевку отдельных деревьев производят тракторами с помощью тросов.
В летний период особенно при небольшом количестве деревьев валку леса производят бульдозером без спиливания, который вначале подрезает корни дерева, а затем поднятым отвалом упирается в дерево и валит его целиком вместе с корнями.
Преимущественно в летнее время производят корчевку пней с помощью бульдозеров, корчевателей или взрыванием. Выкорчеванные пни и сучья (порубочные остатки) убирают с полосы отводами или сжигают при тщательном соблюдении мер по противопожарной безопасности. Оставшиеся после корчевания пней или валки деревьев ямы засыпают грунтом и уплотняют. Всю поверхность основания насыпи планируют.
Кустарник удаляют (при малом его количестве) с помощью бульдозеров или кусторезов. Иногда для уборки кустарника применяют корчеватели-собиратели.
Срезку кустарника кусторезами производят в любое время года, но лучшие условия для этой работы создаются зимой благодаря закреплению корней и стволов кустарника в промерзшей почве. В этих условиях ножи кустореза хорошо срезают древесную растительность за один проход. Успешно проходит срезка и в начале весны, когда снега уже мало, а земля еще не оттаяла. В весенне-летний период ножи кустореза часто заглубляются в грунт и затрудняют работу.
Срезанный кустарник сгребают тракторными граблями или кусто-собирателями в большие валы или кучи.
Мелкие камни, встречающиеся на дорожной полосе, удаляют за ее пределы бульдозером, крупные разрушают взрыванием, а затем также удаляют бульдозером.
Удаление слоя растительного грунта
Плодородный почвенный слой (растительный грунт) снимают со всей площади, отведенной для реконструкции автомобильной дороги, и укладывают в отвалы для последующего использования. Толщину снимаемого пло-дородного почвенного слоя устанавливают проектом на основании предварительного согласования с землепользователями (в средних условиях 20-25 см). Растительный грунт используют при укреплении откосов земляного полотна и для рекультивации восстанавливаемых или малопродуктивных сельскохозяйственных земель.
Работу выполняют с помощью бульдозеров. При применении бульдозеров срезку грунта производят под углом к оси дороги или при продольном или поперечном движении машины (относительно дорожной полосы) в соответствии с рисунком 5.
При снятии и складировании плодородного слоя почвы должны быть приняты меры, предотвращающие снижение его качества (смешивание с подстилающими минеральными слоями, загрязнение, размыв, выдувание и т. п.). При сроке складирования более года валы почвенного грунта укрепляют посевом трав или другими способами, предусмотренными проектом.

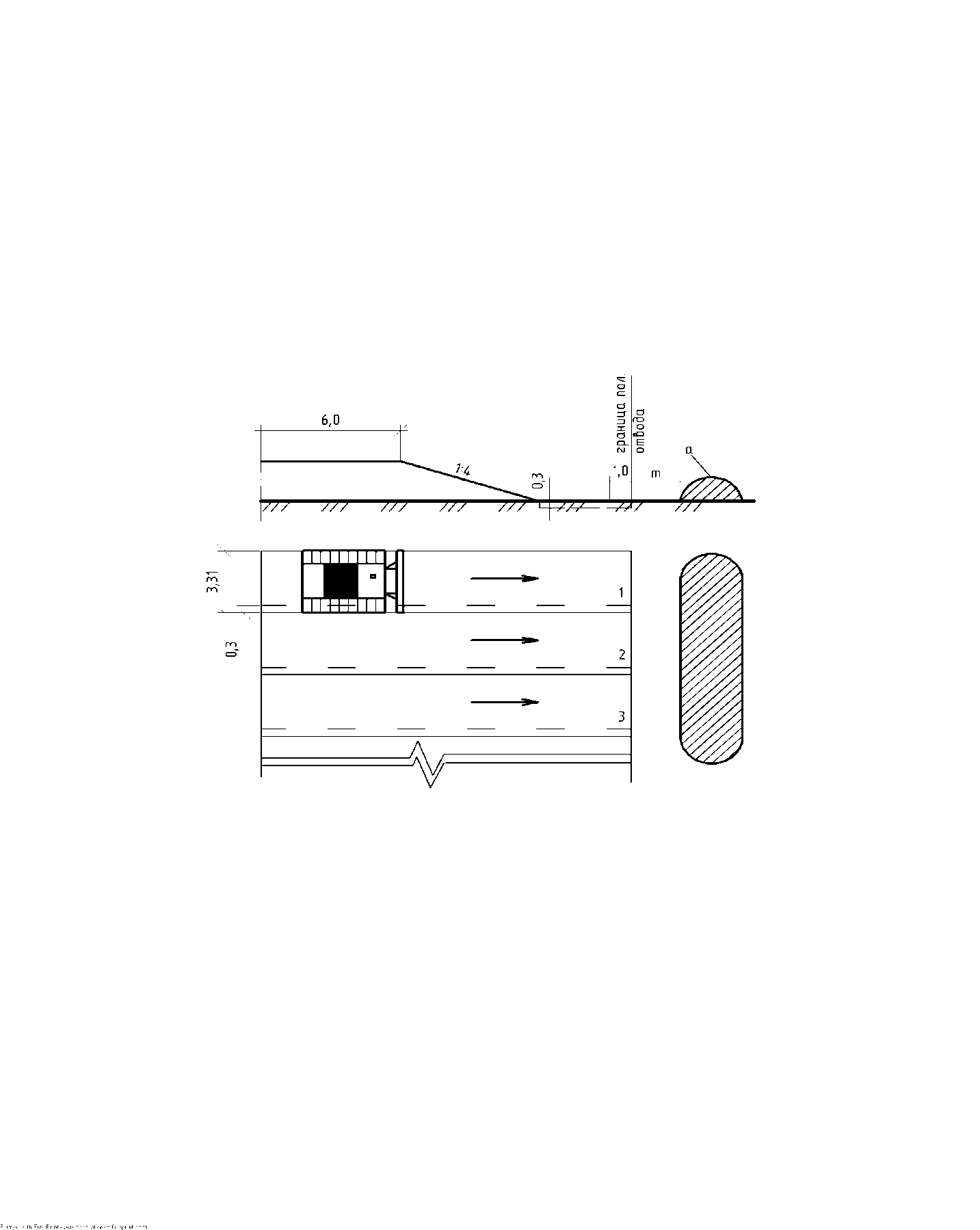

а – вал растительного грунта; m – полоса временной дороги
Рисунок 3.5– Схема срезки растительного грунта бульдозером Т-170
Отвалы грунта располагают вдоль краев полосы отвода так, чтобы они не мешали последующим работам.
Дата добавления: 2015-06-28 ; Просмотров: 5283 ; Нарушение авторских прав?
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
«Технология и организация строительства автомобильных дорог. Подготовительные работы.»
В данной презентации приводится описание работ по строительству автомобильной дороги, подготовительный этап
Скачать:
| Вложение | Размер |
|---|---|
| технология строительства а/д | 1.8 МБ |
Предварительный просмотр:
Подписи к слайдам:
Презентация по теме: «Технология и организация строительства автомобильных дорог. Подготовительные работы.» Выполнил: студент группы С1-15 Галеева Сабина Проверил преподаватель: Абдуллин Р.Р.
2.1.1 Основные подготовительные работы К подготовительным работам относятся работы по подготовке территории непосредственно в пределах полосы отвода для сооружения земляного полотна. Состав подготовительных работ: создание геодезической разбивочной основы; перенос и переустройство воздушных и кабельных линий связи, электропередачи, трубопроводов, коллекторов и др.; восстановление и закрепление трассы дороги; расчистка дорожной полосы; расчистка территорий, отведенных под карьеры и резервы; подготовка и усиление сети автомобильных дорог, намечаемых к использованию в период строительства. Состав и объем работ, связанных с освоением территории
будущего аэродрома, зависят от района строительства и выбранной площади под аэродром. Работы по освоению территории выполняют в подготовительный период в объемах, обеспечивающих нормальное развитие основных работ (устройство водоотводной и дренажной системы, производство земляных работ, строительство искусственных аэродромных покрытий, создание дернового покрова и др.).
Последовательность работ по освоению территории должна быть подчинена очередности выполнения основных работ на летном поле. Подготовительные работы выполняют в сроки, установленные общим графиком организации строительства, как правило, до начала основных работ по сооружению земляного полотна.
Создание геодезической разбивочной основы, восстановление и закрепление трассы. Знаки ГРО. Детализация ГРО. 1. Геодезической разбивочной основой на местности служат следующие пункты и знаки, выносимые на местность: знаки, закрепляющие в плане вдоль трассы следующие в плане вдоль трассы (оси) дороги вершины углов поворотов и главные точки кривых, а также точки на прямых участках трассы не реже, чем через 1км; реперы вдоль
трассы не реже, чем через 2км. В скальных грунтах положение точек допускается обозначать пересечением двух канавок, высеченных в скале. Точки разбивки при этом обкладывают камнями, надписи делают масляной краской. Основные знаки и реперы должны иметь надежную конструкцию в виде столбов или свай.
Все знаки регистрируют в специальной ведомости. Техническую документацию на геодезическую разбивочную основу и закрепление на местности вне зоны производств работ, пункты и знаки этой основы передает заказчик подрядчику по акту не позднее, чем за 15 дней до начала работы на данном участке. 2.Перед выполнением земляных работ производится детализация геодезической разбивочной основы: вынос за границу полосы отвода всех знаков геодезической разбивочной основы;
разбивка на трассе всех пунктов и плюсовых точек с выноской за границу полосы отвода; установление дополнительных реперов у насыпей высотой 3м, выемок глубиной более 5м, у не искусственных сооружений; промежуточных реперов на пересеченной местности, на участках комплексов зданий и сооружений; промежуточных реперов на пересеченной местности, на участках комплексов и сооружений дорожной и автотранспортной служб; разбивка круговых и переходных кривых с выноской и закреплением промежуточных точек. Дополнительно реперы устанавливают в характерных точках рельефа за пределами полосы отвода и зоны производства работ.
2.1.3. Расчистка дорожной полосы. Время года для расчистки дорожной полосы от леса. Механизмы для расчистки дорожной полосы от кустарника, мелколесья. Полоса земли, отведенная для размещения дороги расчищается от леса, кустарника, пней и крупных камней. Находящиеся в пределах полосы строения, линии связи, электроснабжения, подземные инженерные сооружения переносят на другое место в соответствии с указаниями в проекте. Работы по расчистке дорожной полосы обычно производят на двух участках (пасеках). Расчищаемую полосу делят на две равные части по ширине.
Работы ведут со сдвижкой пасек на расстояние до 50м для обеспечения безопасности и достаточного фронта работ.
Последовательно выполняют все необходимые технологические процессы: удаление кустарника, валку леса, кочевку пней, засыпку ям и планировку подготовительной полосы.
Лес убирают в любое время года, но расчистку дорожной полосы целесообразнее вести в зимнее время, что облегчает проезд по грунтовым дорогам, меньше загруженность транспорта, уменьшается потребность в рабочих для выполнения работ по непосредственному строительству дороги, лучше качество древесины спиленных деревьев. Валку деревьев осуществляют спиливанием бензомоторными или электропилами.
В летний период, при небольшом количестве деревьев, валку леса производят без спиливания бульдозером, который вначале подрезает корни деревьев, а затем с поднятым отвалом упирается в дерево и валит его целиком вместе с корнями. Корчевку пней производят преимущественно в летнее время с Помощью бульдозеров, взрывателем. Пни, сучья полосы отвода убирают, оставшиеся ямы засыпают грунтом и уплотняются. Поверхность насыпи планируют.
Срезку кустарнику кусторезами производят в любое время года, но лучшие условия создаются зимой. Мелкие камни (объемом до 1 м3), встречающиеся на дорожной полосе, удаляют за ее пределы бульдозером, крупные разрушают взрыванием, а затем удаляют бульдозером. Камни (валуны) мешающие возведению земляного полотна, должны быть удалены корчевателями-собирателями или бульдозерно — разрыхлительными агрегатами. Собирание в кучи порубочных остатков выполняют корчевателем-собирателем после вывозки с пасеки хлыстов. Кучи порубочных остатков должны располагаться не ближе 8м от стены леса. Их должны отправлять для промышленной проработки или в места складирования. Сжигание остатков на месте допускается по согласованию с лесхозом и органами пожарного надзора в
установленное ими время. Пни допускается оставлять в основании земляного полотна, предназначенного для усовершенствованных, облегченных, переходных и низших типов покрытий на дорогах III-V категорий при насыпях более 1,5м, а также в тех случаях, когда проектом не предусмотрена полная расчистка дорожной полосы. При насыпях от1,5 до 2и пни должны быть срезаны вровень с землей, а при насыпи более 2м- на высоте 10см от земли.
2.1.4. Границы срезки плодородного слоя. Выбор схемы срезки. Формула производительности бульдозера при срезке растительного слоя. В состав основного комплексного технологического потока по сооружению земляного полотна входят работы по снятию и складированию плодородного слоя почвы. Границы в плане, толщина снятия и места складирования Грунтов плодородного Слоя почвы определяются проектом.
Разбивка работ по снятию почвы заключается в выноске в натуру грани срезки и контуров валов складирования. Для разбивки грани срезки используют вешки валов высотой 1-1,5м, устанавливаемые через 20-25м. Контуры валов складирования обозначают кольями; границу срезки до начала работ – бороздой(плугом). После окончания снятия плодородного слоя почвы, установленная для этой работы разбивка, снимается. Плодородный слой снимают, как правило, в талом состоянии. При затрудненной проходимости машин допускается снимать почву в весенний период при оттаивании грунта на соответствующую глубину. Плодородный слой срезают и перемещают в места
складирования бульдозерами и автогрейдерами. Для повышения производительности бульдозера при перемещении почвенного грунта на отвал целесообразно устанавливать открылки или применять отвал совкового типа.
В случаях прохождения дороги по пашням, лесным массивам или другим ценным землям отвод боковых полос для временного складирования почвенного грунта, осуществляют на специально выделяемых для этой цели площадках, расположенных на мало ценных землях. При снятии и складировании плодородного слоя почвы должны быть приняты меры, предотвращающие снижение его качества (смешивание с подстилающими минеральными слоями, загрязнение, размыв, выдувание и т.п.). При сроке складирования более года палы почвенного грунта укрепляют посевом трав или другими способами, предусмотренными проектом.
Схемы срезки плодородного слоя грунта Формула производительности бульдозера при срезке растительного грунта: П=Тсм * V*K п * Ki *K в/ tu * Kp
