Подробное описание строительства крыши

Самостоятельное возведение крыши частного дома

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции.

Виды крыш

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

• мауэрлат — 150х150 мм;
• стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
• подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
• затяжки — 50х150 мм с двух сторон;
• прогоны — 100х150 или 150х50 мм;
• накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

• материала кровельного покрытия;
• снегового района;
• шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
• пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными калькуляторами.

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Правильный состав теплого пирога

Пошаговая инструкция по выполнению работ

Последовательность этапов возведения крыши выглядит следующим образом:

1. выполнение замеров коробки здания (размеры могут немного не соответствовать проектным);
2. подготовка материалов и инструментов, обработка древесины антисептиком;
3. крепление мауэрлата к стене;
4. установка конькового ригеля, если он нужен (для наслонных стропил);
5. монтаж каркаса;
6. усиление кровли с помощью стоек, подкосов и затяжек;
7. гидроизоляция;
8. обрешетка;
9. обеспечение вентиляции;
10. установка капельников;
11. монтаж покрытия.

Закрепление мауэрлата

Чтобы крыша была надежно закреплена, нужно позаботиться о ее надежном соединении со стеной здания. Если возводится деревянный дом, то мауэрлат не потребуется – в качестве этого элемента выступает верхний венец из бруса или бревна. В этом случае крепление к стене выполняют при помощи специальных “плавающих” крепежей. Они продаются уже готовыми, чаще всего их называют салазками. Такой вариант устройства крыши позволяет всей конструкции слегка смещаться при усадке стен без разрушений и деформаций.

“Скользящее” крепление в деревянном доме

Похожая ситуация возникает и с каркасным домом. В этом случае мауэрлатом будет верхняя обвязка стен. Она крепится к стойкам каркаса с запилом при помощи уголков, скоб или гвоздей.

Способы крепления стропил к обвязке в каркасном доме

Конструкция крыши из кирпича, бетонных блоков или бетона подразумевает крепление через мауэрлат. В этом случае есть несколько способов.

Поставить мауэрлат на стену можно четырьмя способами:

• на скобы;
• на шпильки;
• на анкерные болты.

Мауэрлат можно закрепить на скобы. В этом случае в кладку с внутренней стороны закладывают деревянные бруски. Они должны располагаться на расстоянии 4 рядов от обреза. Одна сторона скобы крепится к мауэрлату, а вторая к тому самому бруску в кладке. Способ тоже можно отнести к простым. Он не рекомендован для больших зданий с высокими нагрузками.

Крепление мауэрлата на скобы. В кладке стены предусматриваются антисептированные деревянные бруски с шагом 1-1,5 м

Крепление при монтаже крыши своими руками может осуществляться через шпильки или анкерные болты диаметром 10—12 мм. Крепеж закладывают в кладку. На обрез временно укладывают мауэрлат, по нему нужно легонько стукнуть молотком. После этого на брусе остаются углубления в местах крепежа. По ним нужно сделать отверстия под шпильки. После этого брус надевают на крепеж и закручивают гайки. Метод идеально подходит для стен из легких бетонов при наличии монолитного армопояса.

Крепление мауэрлата на шпильки

Крепление стропил к мауэрлату

В домах из кирпича или камня разумнее выполнять с помощью жесткого крепления стропил к мауэрлату. В этом случае можно использовать как наслонную, так и висячую систему. Конструкция предполагает два способа:

Соединение с врубкой и без

В первом случае стропила подрубаются с уклоном так, чтобы они плотно примыкали к мауэрлату. Для выноса карниза предусматривают кобылки. Их крепят к ноге с нахлестом не менее 1 м. Жесткая фиксация узла должна делаться с помощью саморезов, гвоздей или скоб. Но большей надежностью собранный каркас будет обладать, если для фиксации использовать металлические уголки с отверстиями под саморезы.

Способ без врубки часто не предполагает использование кобылок. В этом случае вылет каркаса обеспечивают сами балки. Такой вариант проще, чем предыдущий, поскольку не требует высокой точности. Он подойдет для новичков. Для плотного прилегания к мауэрлату в этом случае используют упорные бруски или доски. Жесткая фиксация, как и в предыдущем случае, выполняется металлическими уголками с двух сторон.

Крепление стропил к стене

Сделанный каркас нужно закрепить к коробке здания – это не даст сильному порыву ветра сорвать крышу. Для этого за правило нужно взять использование скрутки из двух проволочек диаметром 4 мм. Их оборачивают вокруг ноги в месте опирания на мауэрлат, а после проволоку крепят к стене на анкер или ерш примерно за 4-5 рядов до обреза. Элемент нужно заранее заложить в кладку.

Защита от срывания ветром

Для деревянного дома можно упростить задачу. Собирать каркас можно с использованием скоб. Такой вариант ускорит процесс. Но важно помнить, что такой способ подойдет, только если изготовление стен выполняется из дерева.

Усиление системы

Как усилить каркас при пролетах более 6 метров? Нужно уменьшить свободный пролет стропил. Для этого используют подкосы и стойки. Делать усиление нужно с учетом планировки, важно, чтобы эти элементы не мешали пребыванию людей и гармонично вписывались в интерьер.

Подкосы обычно располагают под углом 45 или 60 градусов к горизонтальной плоскости. Стойки нельзя опирать на пролет перекрытия. Их допускается устанавливать на нижележащие стены или балки и шпренгели, перекинутые между стенами.

Затяжка необходима для уменьшения распора. Из-за него стропила могут просто разъехаться. Особенно эта актуально для систем с висячими балками. Чтобы собрать каркас, используют две затяжки, которые крепят с двух сторон от стропил. Фиксацию осуществляют на саморезы, гвозди или шпильки.

Соединение с прогоном

В верхней точки стропила опираются на промежуточный или коньковый прогон. В зависимости от выбранной системы, расположения и ширины пролета, его изготавливают из бруса сечением от 50х100 до 100х200 мм. Крепление осуществляется на соединительные металлические пластины, болты или гвозди.

Обрешетка

Перед началом работ на этом этапе требуется настелить гидроизоляционный материал. Строители рекомендуют использовать пародиффузионную влаговетрозащитную мембрану. Она стоит дороже, чем полиэтиленовая пленка, но гарантирует более надежную защиту. Свой дом — это не повод для экономии.

Конструкция кровли под профнастил

Крыша требует закрепления обрешетки. Тип зависит от выбранного кровельного материала. Для металла достаточно будет разреженной обрешетки из досок толщиной 32—40 мм. Под битумную черепицу нужна сплошная обрешетка из доски 25—32 мм или влагостойкой фанеры.

Вентиляция подкровельного пространства

Перед тем приступить к этапу укладки кровли, стоит продумать вентиляцию подкровельного пространства. Это позволит уберечь конструкции от плесени, грибка и разрушения.

Правильное обустройство вентиляции под крышей предохранит конструкцию от появления грибка

Для вентиляции нужно предусмотреть:

• поступление воздуха через карниз (подшивку карниза при этом делают разреженной доской или специальными перфорированными софитами);
• движение воздуха под покрытием (между утеплителем и кровлей должен быть зазор 2—3 см);
• выход воздуха в районе конька (для этого на кровлю устанавливают коньковый и/или точечные аэратор).

Кровельное покрытие

Тип кровли выбирается из эстетических и экономических соображений. Также стоит изучить предложения производителей и выяснить допустимый уклон. Например, битумную черепицу не рекомендуют настилать при уклоне более 45°.

Фальцевая кровля – это легкое пожаробезопасное и долговечное покрытие

Настеленный материал должен обеспечивать надежную гидроизоляцию. Его монтаж осуществляют в строгом соответствии с инструкцией производителя. Существуют пять наиболее распространенных типов покрытия:

Утепление

Чаще всего для теплоизоляции применяют минеральную вату

Теплоизоляцию можно выполнять только после монтажа покрытия и гидроизоляции. Для утепления чаще всего используют минеральную вату. Она держится между стропилами за счет трения о балки и за счет нижней обрешетки. Толщину теплоизоляции подбирают расчетом в зависимости от климатического района, в среднем 150-200 мм. Читайте подробнее об утеплении крыши.

Источник

Строительство крыши

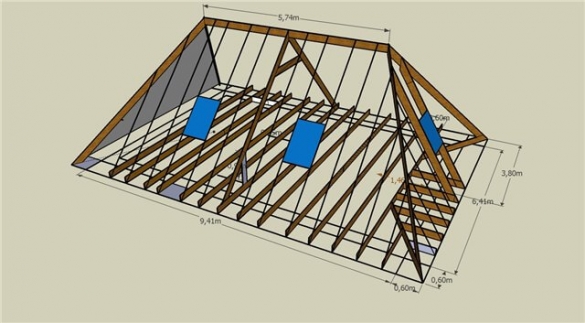

Вот какая должна получится крыша у Игоря. Он очень благодарен «Буряту» за ценные советы.

Во время поисков бригады, которая возьмётся за строительство крыши, Игорь договорился, что стоимость квадратного метра крыши будет 600 рублей. Дешевле он не нашёл. Его крыша составляет 100 кв. метров! За эту цену ему обещали сделать: готовую покрытую крышу — стропила, лаги пола мансарды, окна, подшитые карнизы, но без внутренней отделки и утепления.

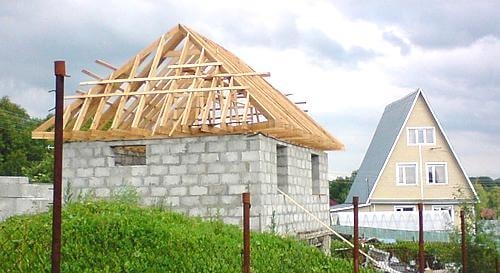

Он не надеялся, что строители окажутся добросовестными, поэтому не терял бдительности и постоянно все мерил и проверял. Например, на данном этапе строители должны стропила выставить, и если к его приезду работа будет сделана плохо, он заставит их всё переделать.

Дом Игорь хочет сделать тёплым, поэтому решил ставить стеклопакеты. Но пока дом не закончен, Игорь решил поставить обычные деревянные блоки, которые ему достались по случаю, дёшево. Он приобрёл пять новых оконных блоков, которые сняли хозяева с новых многоэтажек для того, чтобы поставить стеклопакеты. Они продали ему их за две тысячи рублей. После приобретения окон он их сразу и вставил. Все окна он хорошо установил, так что приятно стало от проделанной работы.

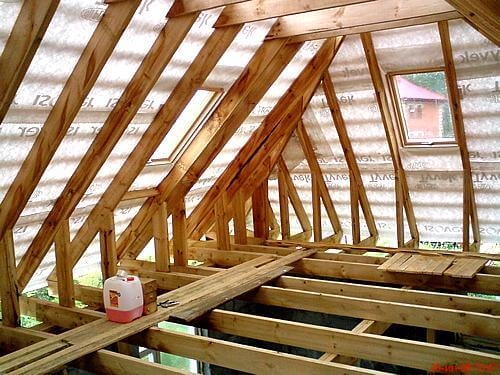

За это время строители сделали обрешётку крыши. Не обошлось без брака, поэтому кое-что, по мелочи, им пришлось переделать.

Пока строительство продолжается, но не решён главный вопрос – Чем крыть крышу? Голая оцинковка (непонятного качества) — стоит 450 рублей, хороший крашеный профлист — Ляруа 580 рублей, алюминиевый гофролист — 0.6*950*2 м — цена голой оцинковки. Выбрать крашенный профлист или алюминиевый шифер, а может металлочерепицу – она хорошо смотрится? В конце концов, после совещания на форуме он выбрал алюминий гофролист толщиной 0.8 (0.6-й уж очень нежным показался) 600 рублей за лист. Сразу все и увез на машине.

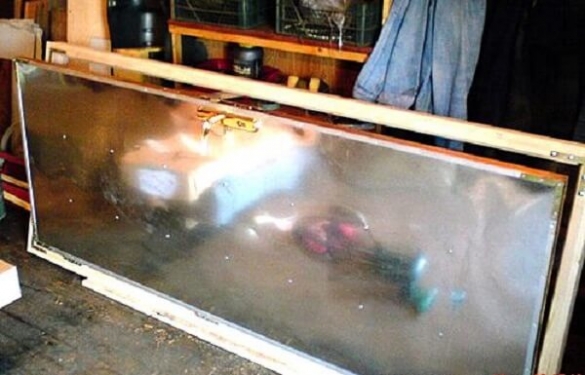

Игорь хотел поставить в доме железные двери, но дешёвых не нашёл, поэтому решил не тратить деньги на неё. Взял старую из квартиры, сделал новую коробку, купил петли, замок, и обшил листом оцинковки. После установки двери он прикрутил по периметру коробки стальную ленту вплотную к обрамлению двери, так что зазор получился мизерный. Трудно будет туда чего-нибудь засунуть, чтобы отжать дверь. В общем, получилась вполне приличная дверь и недорого обошлась.

На сэкономленные деньги (которые не потратил на двери) он купил шуруповерт с двумя аккумуляторами, фонарь и маленькую лёгкую дрель, потому что постоянно менять биту и сверло надоело.

После установки двери появилась возможность оставлять в доме строительный материал и инструменты. В то же время Игорь уволил строителей, потому что они халтурили не стесняясь.

Когда он их брал на работу, договаривались оплачивать работу поэтапно, поэтому проблемы с оплатой не возникли. А сделали они половину работы: стропила и обрешётку, поэтому остальное пришлось делать самому.

После увольнения рабочих пошли сильные дожди, дул жуткий ветер, а неготовая крыша была укрыта «тайвеком», но, несмотря на разбушевавшуюся стихию, он отлично справился с функцией временной кровли, и ни одной капли не попало на крышу.

Укладка кровельного покрытия

Перед укладкой кровли, для своей безопасности, Игорь сделал настил на уровне крыши, чтобы не упасть. С таким настилом ничего не страшно, а крыша кажется совсем невысокой работать можно смело.

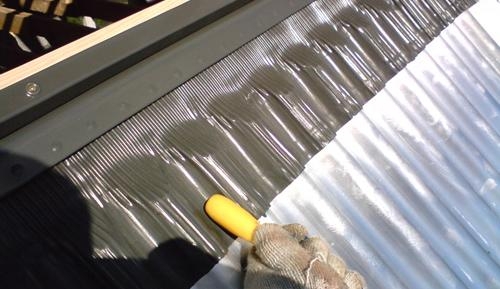

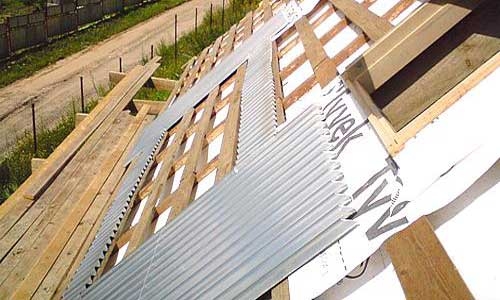

Крыть крышу Игорь начал самостоятельно, как он говорит: «В одно лицо». Он начал крыть крышу на маленьком скате с середины, там, где находится окно. Прежде всего, на мансардное окно он установил оклад и планку, которая идёт в комплекте. Планка нужна для отвода стекающего конденсата от окна. Нужно ставить в уклон, под брусок. В этом месте Игорь разрезал мембрану и вложил в планку. Нижней части оклада он придал нужную форму и приклеил ее.

Работал он один, не торопясь. За день ему удалось покрыть один маленький скат. Во время работы, для того, чтобы всё было ровно закреплено, он рекомендует натянуть шнурок, и не надеяться на зоркость глаз. Игоря удивило, что обрезков остаётся немного, они постоянно куда-то уходят. Второй маленький скат тоже занял одни сутки.

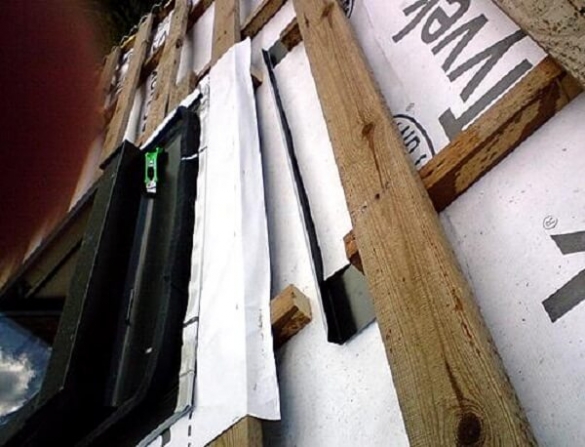

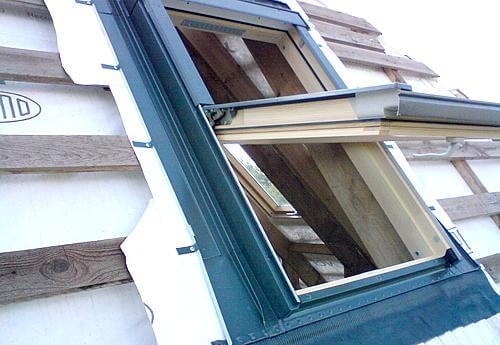

Северный скат без окон, поэтому сделал без задержек, а для настилки южного ската Игорь соорудил настил, а к нему лестницу. Прежде всего, Игорь начал с окон – это самый трудный и ответственный этап в строительстве крыши. А после осталась лёгкая половина. Игорь просто таскает листы наверх и крепит их на саморезы, вдоль натянутой верёвки.

«Зачем и почему я крыл крышу сам?»

Во время разговора с местными работниками Игорь понял, что никто не собирается делать ему крышу хорошо и аккуратно. Поэтому у него было два варианта: первый – крыть самому, второй – уехать и не приезжать, пока всё не закончится, а потом смириться с тем, что получилось.

Первый вариант, который выбрал Игорь, оправдал себя, потому что удовлетворение от проделанной работы – полное. Провозился неделю, но несмотря на то, что устал лазать вверх – вниз не жалеет потраченного времени.

Когда местные предлагали накрыть крышу, обещали это сделать за день, вместе с окнами! Игорю это не внушало доверия, он отказался.

Зато теперь он знает, что всё сделано аккуратно и ровно, все саморезы, без исключения вкручены в обрешетку, оклады окон саморезами не продырявлены. Он оценил свою работу на твёрдую четвёрку.

Наконец привез и прицепил коньки. Три угла из пяти готовы!

1. Пиломатериалы 8 м3 – 56 тыс. руб.;
2. Доставка – 6 тыс. руб.;
3. Сенеж – 6 тыс. руб.;
4. Гвозди,молотки и т. д. — 3.5 тыс. руб.;
5. Уголки для стропил – 3 тыс. руб.;
6. Тайвек – 6 тыс. руб.;
7. Окна мансардные – 25 тыс. руб.;
8. Оклады к ним – 9 тыс. руб.;
9. Работа (стропила, обрешетка) – 30 тыс. руб.;
10. Листы алюминиевые (брал с запасом на веранду) – 40 тыс. руб.;
11. Коньки алюминиевые – 9 тыс. руб.;
12. Шуруповерт, саморезы — 4 тыс. руб.

Общая стоимость домика на данный момент получилась 510 тыс. руб. Это: подвал-50 м2, домик — 50м2, мансарда — 45м2.

Игорь считает, что это вполне нормальный результат. Впереди ещё много работы, продолжение следует.
