Построение сетевого графика: пример. Модель производственного процесса
Планирование работы всегда начинается с определения количества задач, ответственных за их исполнение лиц и времени, необходимого для полного завершения. При управлении проектами такие схемы просто необходимы. Во-первых, для того чтобы понимать, какое общее время будет затрачено, во-вторых, чтобы знать, как планировать ресурсы. Именно этим занимаются проектные менеджеры, они в первую очередь осуществляют построение сетевого графика. Пример возможной ситуации рассмотрим далее.
Исходные данные
Руководство рекламного агентства приняло решение о выходе в свет нового рекламного продукта для своих клиентов. Перед сотрудниками фирмы были поставлены такие задачи: рассмотреть идеи рекламных брошюр, привести аргументы в пользу того или иного варианта, создать макет, подготовить проект договора для клиентов и послать всю информацию руководству на рассмотрение. Для информирования клиентов необходимо провести рассылку, расклеить плакаты и обзвонить все фирмы, имеющиеся в базе данных.
Кроме этого, главный руководитель составил детальный план всех необходимых действий, назначил ответственных сотрудников и определил время.
Начнем построение сетевого графика. Пример имеет данные, представленные на следующем рисунке:
Построение матрицы
Перед тем как сформировать сетевой график, необходимо создать матрицу. Построение графиков начинается с этого этапа. Представим себе систему координат, в которой вертикальные значения соответствуют i (начальное событие), а горизонтальные строки – j (завершающее событие).
Начинаем заполнять матрицу, ориентируясь на данные рисунка 1. Первая работа не имеет времени, поэтому ею можно пренебречь. Рассмотрим детальнее вторую.
Начальное событие стартует с цифры 1 и заканчивается на втором событии. Продолжительность действия равняется 30 дням. Это число заносим в ячейку на пересечении 1 строки и 2 столбца. Аналогичным способом отображаем все данные, что представлено на рисунке ниже.
Основные элементы, используемые для сетевого графика
Построение графиков начинается с обозначения теоретических основ. Рассмотрим основные элементы, требующиеся для составления модели:
Работа может выполниться в трех состояниях:
— Действующая – это обыкновенное действие, на совершение которого требуются затраты времени и ресурсов.
— Ожидание – процесс, во время которого ничего не происходит, но он требует затрат времени для перехода от одного события к другому.
Основные принципы построения
Правила построения сетевых графиков заключаются в следующем:
Построение сетевого графика. Пример
Вернемся к исходному примеру и попробуем начертить сетевой график, используя все данные, указанные ранее.
Начинаем с первого события. Из него выходят два – второе и третье, которые соединяются в четвертом. Далее все идет последовательно до седьмого события. Из него выходят три работы: восьмая, девятая и десятая. Постараемся все отобразить:
Критические значения
Это еще не все построение сетевого графика. Пример продолжается. Далее нужно рассчитать критические моменты.
Критический путь – это наибольшее время, затраченное на выполнение задания. Для того чтобы его рассчитать, нужно сложить все наибольшие значения последовательных действий. В нашем случае это работы 1-2, 2-4, 4-5, 5-6, 6-7, 7-8, 8-11. Суммируем:
30+2+2+5+7+20+1 = 67 дней
Таким образом, критический путь равен 67 дням.
Если такое время на проект не устраивает руководство, его нужно оптимизировать согласно требованиям.
Автоматизация процесса
На сегодняшний день мало кто из проектных менеджеров вручную рисует схемы. Программа для построения сетевых графиков – это простой и удобный способ быстро рассчитать затраты времени, определить порядок работ и назначить исполнителей.
Кратко рассмотрим самые распространенные программы:
Построение сетевого графика
Каждый менеджер проекта сталкивается с такой типовой для него задачей, как построение сетевого графика. В настоящее время этот процесс полностью автоматизирован и, как правило, у менеджера не возникает больших проблем. Уже давно нет необходимости чертить на бумаге графики, высчитывать ранние и поздние начала или окончания задач, соединять задачи стрелками, вычислять длину критического пути. ИСУП успешно решает все эти задачи.
Однако, без понимания основ и правил построения сетевых графиков менеджеры проектов довольно-таки часто совершают ошибки. Несмотря на то, что современные ИСУП достаточно «умные» и подстраховывают менеджера проекта во многих моментах, связанных с расписанием проекта, тем не менее, остаются «слепые» зоны, которые лежат только в зоне ответственности менеджера проекта.
Для того, чтобы получить настоящую пользу от ИСУП, ей надо уметь грамотно пользоваться, как и любым другим инструментом.
Что такое сетевой график
Сетевой график (англ., Project Network) — это динамическая модель проекта, отражающая зависимость и последовательность выполнения работ проекта, связывающая их завершение во времени с учётом затрат ресурсов и стоимости работ.
Сетевой график может быть построен в двумя способами:
Правила построения сетевого граифка
Прежде всего, построение сетевого графика заключается в правильном соединении между собой событий (на схеме обозначаются кружками) с помощью работ (на схеме обозначаются стрелками). Правильность соединения стрелок заключается в следующем:
Исходные работы
Построение графика начинается с изображения работ, не требующих для своего начала результатов выполнения других работ. Такие работы можно назвать исходными, так как все остальные работы комплекса будут выполняться только после их полного выполнения.
В зависимости от специфики планируемого комплекса, исходных работ может быть несколько, а может быть только одна. Размещая исходные работы необходимо учитывать, что на сетевом графике, должно быть только одно исходное событие.
На рисунке 1 показан пример начала сетевого графика с одной исходной работой (работа A), а на рисунке 2 пример начала сетевого графика с тремя исходными работами (работы A, B, C).
Рисунок 1. Сетевой график с одной исходной работой
Рисунок 2. Сетевой график с тремя исходными работами
Последовательные работы
Если работа B должна выполняться только после выполнения работы A, то на графике это изображается в виде последовательной цепочки работ и событий.
Рисунок 3. Последовательно выполняемые работы
Работы, выполняемые после одной и той же работы
Если для выполнения нескольких работ, например, B и C необходим результат одной и той же работы A, то на графике это изображается «параллельными» стрелками, выходящими из события, являющегося результатом выполнения работы А.
Рисунок 4. Работы, выполняемые после одной и той же работы
Работа, выполняемая после нескольких работ
Если для выполнения работы C необходим результат работ A и B, то на графике это изображается «параллельными» стрелками, входящими в событие, после достижения которого следует работа C.
Рисунок 5. Работа, выполняемая после нескольких работ
Работы, выполняемые после частичного выполнения других работ
Если для выполнения работ B и C необходим промежуточный результат работы A, то работа A разбивается на подзадачи таким образом, чтобы первая ее подзадача (A1) выполнялась до получения промежуточного результата, необходимого для начала работы B, а вторая подзадача выполнялась до получения промежуточного результата, необходимого для начала работы C, последующая же часть A3, может выполняться параллельно с работами A1 и A2.
Рисунок 6. Работы, выполняемые после частичного выполнения других работ
Работы, имеющие общие начальное и конечное события
Два соседних события могут быть объединены одной и только одной работой. Для изображения параллельных работ на сетевом графике вводится так называемое промежуточное событие и фиктивная работа.
Рисунок 7. Работы, имеющие общие начальное и конечное события
Использование фиктивных работ
Если выполнение работы D возможно только после получения совокупного результата работ A и B, а выполнение работы C – после получения только результата работы А, то в сетевом графике необходимо ввести дополнительное событие и фиктивную работу.
Рисунок 8. Использование фиктивных работ
«Хвосты» и «тупики»
В сети не должно быть «тупиков», т.е. промежуточных событий, из которых не выходит ни одна работа. На рисунке 9 тупиковым событием является событие 6.
Также не должно быть «хвостов», т.е. промежуточных событий, которым не предшествует хотя бы одна работа. На рисунке 9 хвостовым событием является событие 3.
Рисунок 9. «Хвосты» и «тупики» в сетевом графике
Циклы
На сетевом графике не должно быть циклов, состоящих из взаимосвязанных работ, создающих замкнутую цепь — цепочка работ D->F->G на рисунке 10. Данная ситуация скорее всего свидетельствует об ошибке при составлении перечня работ и определении их взаимосвязей.
Рисунок 10. Цикл на сетевом графике
В таком случае необходимо проанализировать исходные данные и в зависимости от сделанных по итогам анализа выводов, либо перенаправить работу создающую цикл в другое событие (если работам, начинающимся в этом событии требуется ее результат, или если она является частью общего результата), либо совсем исключить ее из комплекса (если выявлено, что ее результат не требуется).
На рисунке 11 приведен пример устранения цикла, когда работа G становится частью общего результата.
Рисунок 11. Устранение цикла на сетевом графике
Именование работ и нумерация событий
Каждая работа в сетевом графике должна определяться однозначно, только ей присущей парой событий, как и не должно быть на графике событий с одинаковыми номерами.
Для правильной нумерации событий поступают следующим образом: нумерация событий начинается с исходного события, которому дается номер 0. Из исходного события вычеркивают все исходящие из него работы, на оставшейся сети вновь находят событие, в которое не входит ни одна работа. Этому событию дается номер 1. Затем вычеркивают работы, выходящие из события 1, и вновь находят на оставшейся части сети событие, в которое не входит ни одна работа, ему присваивается номер 2, и так продолжается до завершающего события.
Правила и методики построения сетевых графиков
Построение сетевого графика заключается в правильном соединении между собой работ-стрелок с помощью событий-кружков. При этом правильность соединения стрелок заключается в следующем.
— каждая работа в сетевом графике должна выходить из события, которое означает окончание всех работ, результат которых необходим для ее начала.
— событие, означающее начало определенной работы не должно включать в себя результаты работ, завершение которых не требуется для начала этой работы.
График строится слева направо, и каждое событие с большим порядковым номером должно быть расположено правее предыдущего. Стрелки, изображающие работы, должны располагаться слева направо.
Построение графика начинается с изображения работ, не требующих для своего начала результатов выполнения других работ. Такие работы можно назвать исходными, так как все остальные работы комплекса будут выполняться только после их полного выполнения. В зависимости от специфики планируемого комплекса, исходных работ может быть несколько, а может быть только одна. При размещении исходных работ необходимо учитывать, что на сетевом графике, должно быть только одно исходное событие.

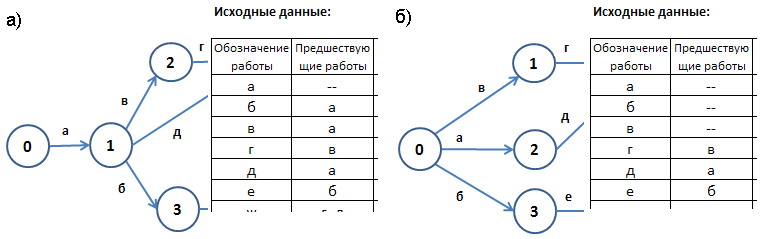

На рис.2 представлены примеры построения начала сетевого графика: рис.2 (А) – для варианта с одной исходной работой (работа а), рис.2 (Б) – для варианта с тремя исходными работами (а,б,в).
Рис. 2. Пример построения начала сетевого графика
В процессе дальнейшего построения сетевого графика необходимо придерживаться следующих правил.
1. Если работа «г» должна выполняться только после выполнения работы «а», то на графике это изображается в виде последовательной цепочки работ и событий (рис. 3).
Рис. 3. Изображение последовательно выполняемых работ
2. Если для выполнения работ «г» и «е» необходим результат одной и той же работы, например «в», то график должен иметь следующий вид (рис. 4).
Рис. 4. Изображение работ выполняемых после одной и той же работы
3. Если для выполнения одной или нескольких работ (например – «е») необходим результат двух или нескольких работ (например «в» и «г»), то график будет иметь следующий вид (рис. 5).
Рис. 5. Изображение работы выполняемой после нескольких работ
4. Если для выполнения одной или нескольких работ (например «г»и «е») необходим результат лишь некоторой части другой работы (например «а»), то эта работа разбивается на части таким образом чтобы первая ее часть (например, «a1») выполнялась до получения результата, необходимого для начала первой работы («г»), а вторая и последующие части («a2», «a3» и т.д. – оставшаяся часть работы «a»),выполнялись параллельно со второй работой («е») и последующими (рис. 6).
Рис. 6. Изображение работ выполняемых после частичного выполнения работы

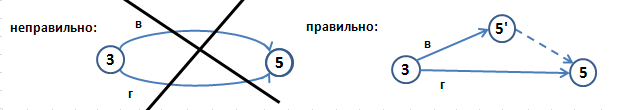

5. Два соседних события могут объединяться лишь одной работой. Для изображения параллельных работ вводятся промежуточное событие и фиктивная работа (рис. 7).
Рис. 7. Изображение работ имеющих одно начальное и конечное событие

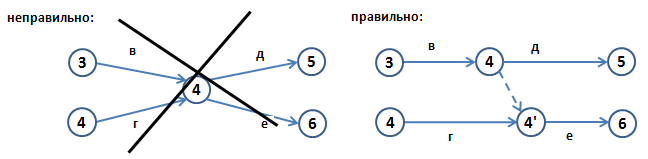

6. Если выполнение какой-либо работы (например, «е») возможно только после получения совокупного результата двух или более параллельно выполняемых работ (например, «в» и «г»), а выполнение другой работы (например, «д») – после получения результата только одной из них (например, «в»), то в сетевом графике необходимо ввести дополнительное событие и фиктивную работу (рис. 8).
Рис. 8. Использование фиктивной работы

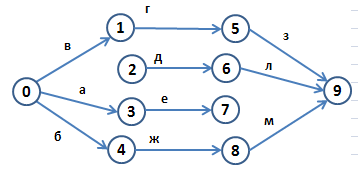

7. В сети не должно быть «тупиков», т.е. промежуточных событий, из которых не выходит ни одна работа (например, событие №7 на рис. 9). Также не должно быть «хвостов», т.е. промежуточных событий, которым не предшествует хотя бы одна работа (например, событие №2 рис. 9).
Рис. 9. «Хвосты» и «тупики» на сетевом графике

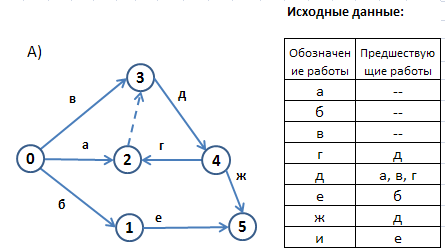

8. В сети не должно быть замкнутых контуров, состоящих из взаимосвязанных работ, создающих замкнутую цепь (например, цепочка работ «д», «г» на рис. 10 (А)). Данная ситуация скорее всего свидетельствует об ошибке при составлении перечня работ и определении их взаимосвязей. В таком случае необходимо проанализировать исходные данные и в зависимости от сделанных по итогам анализа выводов, либо перенаправить работу создающую цикл в другое событие (если работам, начинающимся в этом событии требуется ее результат, или если она является частью общего результата), либо совсем исключить ее из комплекса (если выявлено, что ее результат не требуется). На рис. 10 (Б) представлена ситуация когда работа «г»является частью общего результата.
Рис. 10 (А). Пример цикла на сетевом графике

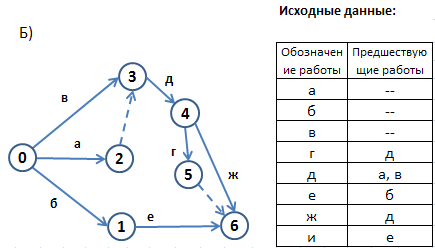

Рис. 10 (Б). Устранение цикла на сетевом графике
9. Каждая работа в сетевом графике должна определяться однозначно, только ей присущей парой событий – не должно быть событий с одинаковыми номерами. Для правильной нумерации событий поступают следующим образом: нумерация событий начинается с исходного события, которому дается номер 0. Из исходного события (0) вычеркивают все исходящие из него работы, на оставшейся сети вновь находят событие, в которое не входит ни одна работа. Этому событию дается номер 1. Затем вычеркивают работы, выходящие из события 1, и вновь находят на оставшейся части сети событие, в которое не входит ни одна работа, ему присваивается номер 2, и так продолжается до завершающего события. Пример нумерации сетевого графика показан на рис. 11.
Рис. 11. Порядок нумерации сетевого графика

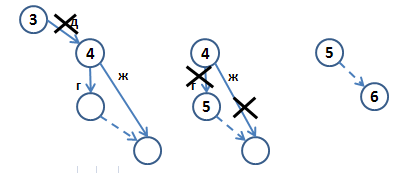

10. На графике не должно быть фиктивных работ, которые дублируют информацию других работ. Например, работа, соединяющая события №5 и 6 на рис. 12 (А)дублирует работу«ж», работа, соединяющая события №2 и 4 дублирует работу, соединяющую события №2 и 3.
Рис. 12. Неправильное использование фиктивных работ
11. Форма графика должна быть простой, без лишних пересечений. Большинство работ следует изображать горизонтальными линиями. Чаще всего графики строят от исходного события к завершающему.
Сначала сетевой график строят в черновом варианте, при этом главное – не внешний вид сети, а логическая последовательность выполнения работ. Затем проводится графическое упорядочение сети для уменьшения числа взаимно пересекающихся работ.
Описанная выше методика построения сетевых графиков обладает рядом недостатков:
· До построения графика достаточно сложно выявить ошибки в исходных данных.
· Отсутствуют четкие критерии формулировки событий, и не всегда явной является необходимость введения фиктивных работ.
· До построения сетевого графика невозможно определить, сколько в нем будет событий и фиктивных работ. Это делает невозможным на начальных этапах определить размеры графика.
· При первоначальной прорисовке стрелок сложно определить, куда их лучше направить и какую длину они должны иметь.
· Процессы формулировки и нумерации событий в значительной степени носят субъективный характер.
· Формализация описанных выше процедур представляет определенные трудности, что значительно усложняет разработку адекватных алгоритмов построения графиков с помощью ЭВМ.
· При планировании комплексов с большим количеством работ строительство сетевых графиков в ручном режиме практически невозможно.
Нами предлагается более системный подход к построению сетевых графиков, в значительной степени устраняющий указанные недостатки. Предлагаемая методика состоит из 4-х этапов.
