Деревянные конструкции в Autodesk Revit
Но как эффективно проектировать КД в Revit? Какие есть способы? Об этом – в данной заметке. В качестве примеров – объекты, выполненные моими коллегами (Андрей Конюков и Алексей Борисов).
Существует 3 основных способа моделирования деревянных конструкций в Revit:
1. С помощью выступающих профилей стен (где это применимо)
2. Поэлементно (раскладка бревен «вручную»)
3. С помощью сторонних дополнений
Рассмотрим их более подробно.
Первый способ наиболее простой.

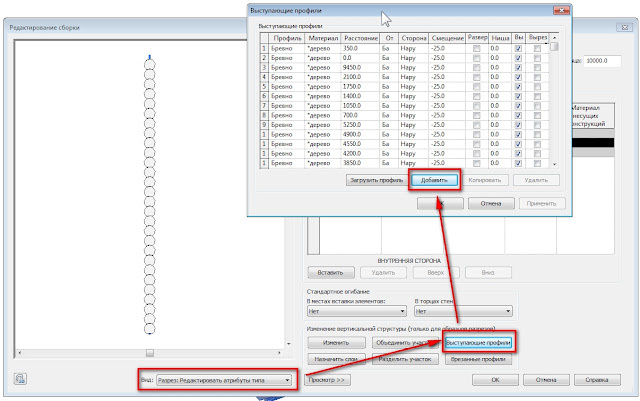

Создается стена небольшой толщины, и в редакторе структуры к ней добавляются выступающие профили бревен.
В результате Revit считает построенный объект «обычной» стеной, в связи с чем при вставке дверей, окон автоматически формируются проемы, геометрия стены легко меняется. Основной недостаток – невозможность работать с каждым бревном по отдельности.
При необходимости получить большую отдачу от программы применяется второй способ.
Его смысл заключается в моделировании отдельных семейств бревен/досок и дальнейшая раскладка этих объектов вручную (или с помощью «Балочной системы»).
Минус в том, что раскладку необходимо делать вручную, плюс – в управлении каждым бревном по отдельности. Можно маркировать бревна, получать на них спецификации и т.д.
Желающие могут скачать данный проект с сайта Алексея Борисова по ссылке:
https://sites.google.com/site/borissofff/gotovye-resenia/srub
Третий способ – это, по сути, автоматизированная раскладка поэлементно, только через внешние дополнения. Плюсы очевидны – хорошее дополнение позволяет существенно сократить время разработки раздела КД (особенно по части кровельных систем). Минусы – эффективные плагины стоят ощутимых денег и требуют освоения.
Если вы знаете другие хорошие дополнения для работы с деревянными конструкциями (или другие способы их моделирования без дополнений) – напишите, пожалуйста, в комментариях к сообщению на сайте.
Скачать статью в PDF можно по данной ссылке.
С уважением,
Александр Высоцкий
Руководитель компании Vysotskiy consulting
Обучение Revit, внедрение, консультации,
конвертация из/в AutoCAD, семейства
BIM-консультант компании ПСС
e-mail: me@AVysotskiy.com
тел.: +7(911) 826-98-94
Skype: VisikPro
Блог: www.AVisotskiy.com
Я в соцсетях:
Проектирование бревенчатого и брусчатого здания в системе AutoCAD Revit Architecture
Данная статья посвящена проектированию бревенчатых и брусчатых сооружений в системе информационного параметрического моделирования зданий AutoCAD Revit Architecture (прежнее название — Autodesk Revit Building).
Способы проектирования
Создание бревенчатых и брусчатых сооружений может производиться тремя способами.
Первый способ — превращение стены в навесную и использование в качестве бревен стеновых панелей. Это не очень удобно, поскольку в данном случае можно создать брус только прямоугольного сечения. Брус круглого профиля может быть получен на основе импоста, но при этом возникнут сложности при вставке вырезающих элементов (окон, дверей и т.д.).
Второй способ — создание отдельных параметрических элементов (бревен) в редакторе семейств, сохранение их в качестве каркаса и последующая сборка здания из них. Этот вариант тоже неудобен — как и в первом случае, врезать окна и двери не представляется возможным. Конечно, при укладке бревен можно оставить проемы, потом создать врезанную в них стену, а в нее уже вставлять элементы. Но при этом теряется смысл понятия единой системы, то есть информационной модели здания, а следовательно, такая работа возможна, но некорректна.
Рассмотрим более подробно третий способ.
Проектирование по третьему способу
1. Назначение профиля бруса в процессе редактирования вертикальной структуры стены
Для начала необходимо вычертить профиль бруса. Открываем редактор семейств, вычерчиваем профиль, сохраняем в библиотеку и загружаем в проект (рис. 1).
Рис. 1. Вычерчивание профиля, сохранение его в библиотеку и загрузка в проект
Рис. 2. Назначение профилей бруса стене
В результате мы получили «округленные» брусом стены, работа с которыми осуществляется так же, как и с обычными стандартными стенами (рис. 3 и 4).
Рис. 3. ЗD-модель бревенчатого дома в разрезе
Рис. 4. Подсчет количества бруса
2. Наложение профиля бруса с помощью архитектурного элемента
В заключение хочу отметить, что универсальность и гибкость в реализации идей проектировщика в Revit позволяют добиваться одного и того же результата различными способами применения инструментария программы. Остается только решить, какой из них в той или иной ситуации является наиболее подходящим.
Дмитрий Русин
Специалист направления «Архитектура и строительство», компания ПОИНТ.
