Ритмичные потоки
Поточные методы организации работ
Лекция 4 (16.03.2011)
Комбинированный график.
Предложил профессор Афанасьев В.А. 1972 г.
Суть метода: основные виды работ, выполняемые по фронтам, показываются в виде циклограммы, а подготовительные (в пределах всей площадки), прочие неучтенные работы и благоустройство показывается в виде линейного графика. Таким образом сочетаются циклограмма и график Ганта.
Ритмичный поток – это такой поток, в котором каждая работа на каждом фронте выполняется с одним ритмом.
Ритм потока– время выполнения работы на одном фронте.
Пусть имеется 4 работы, у которых ритмы работы:
число видов работ – m = 4 (А, Б, В, Г);
число фронтов – n = 4 (I, II, III,IV).
Т1 – сумма периодов развертывания работ,
Т2 – продолжительность последней работы.
Определить продолжительность выполнения всего комплекса работ на четырех фронтах
Для этого построим график в системе ОФР
Ритмичные потоки были разработаны и внедрялись начиная с 30-х годов при строительстве жилых зданий, но они не получили широкого применения т.к. в производственных условиях приходится обеспечивать одинаковую интенсивность работ, выполняемых различными бригадами.
Эти потоки имеют только теоритическое значение. Наиболее жизнеспособными являются разноритмичные потоки (кратноритмичные), которые подразделяются на расходящиеся и сходящиеся.
Технологическая увязка кратноритмичных строительных потоков
Цель и правило технологической увязки ритмичных потоков
Основные параметры строительных потоков
2. период развертывания потока – время, в течение которого в строительный поток постепенно включаются все бригады, участвующие в объектном потоке, то есть это период от начала строительства до момента начала работы на объекте последней бригады;
5. период выпуска готовой продукции равен периоду работы последней бригады, так как именно она выпускает готовую строительную продукцию.
11.7. Технологическая увязка равноритмичных строительных потоков
Вопрос рассмотрим на следующем примере:
Предположим, что комплекс работ по строительству сооружения связи разбит на шесть участков и на каждом участке необходимо выполнить три вида однородных работ, т.е. организуются три специализированных бригады.
Ритмы работы всех бригад на всех участках по одной неделе.
Технологическая увязка может производиться путем:
— построения линейных графиков;
— циклограмм движения бригад по участкам;
— в матрицах (таблицах).

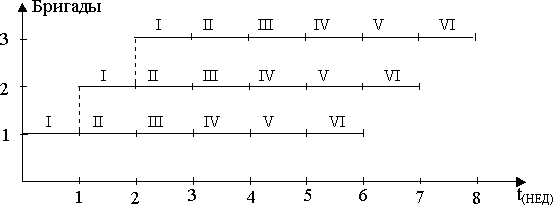

В данном случае воспользуемся первым и вторым способом. Линейный график работы специализированных бригад приведен на рисунке 11.4, а циклограмма на рисунке 11.5.
График и циклограмма составляются, начиная с первой бригады, которая работает всегда с нуля. После изображения графика и циклограммы первой бригады находим место увязки второй и первой бригады. Так как ритм второй бригады равен по условию ритму первой бригады, то, согласно правилу увязка производится по первому участку, то есть после окончания работы первой бригады на первом участке ставим знак увязки (вертикальная пунктирная линия) и начинаем изображать график и циклограмму второй бригады. Аналогично составляем график и циклограмму для третьей бригады. Таким образом, общий срок строительства получим равным 8 неделям (ТСТР = 8 неделям). Определим по циклограмме временные параметры:
1. Период развертывания объектного потока (ТРАЗВ) равен 2 неделям (с 0 до 2).
2. Период свертывания объектного потока (ТСВ) равен 2 неделям (с 6 по 8).
3. Период стабильного потока (ТСТ) равен 4 неделям (с 2 до 6 работают все бригады).
4. Период выпуска готовой продукции (ТВГП) равен 6 неделям (с 2 до 8 работает последняя бригада).
В заключение необходимо отметить следующее:
1. Наибольшую мощность объектный поток достигает в период своей стабильности. Для оценки этого важного показателя используется значение коэффициента стабильности (Кст), определяемого по формуле:
В нашем случае он равен: 4:8=0,5.
2. Основным признаком равноритмичных потоков является наличие на циклограмме прямых параллельных линий.
3. Равноритмичные потоки на практике удается организовать крайне редко. Наиболее реально является организация строительных потоков, которые будут рассмотрены в следующих разделах.
При построении линейного графика используем правило технологической увязки, приведенное в начале раздела 11.6.
Вторая бригада, поскольку ритм ее работы больше, чем ритм предшествующей (первой бригады), включается в работу сразу же, как первая бригада освободит первый участок. Третья бригада, так как ритм ее меньше чем ритм предшествующей, включается в работу, лишь в то время, чтобы начало работы этой бригады на последнем участке совпал с освобождением этого участка предыдущей бригадой, то есть второй бригадой.
Циклограмма в нашем примере будет иметь вид, приведенный на рисунке 11.7.
Временные параметры объектного потока будут равны:
— ТСТ = 0 недель и Кст = 0;
Кратноритмичные потоки позволяют резко сократить общий срок строительства объекта (ТСТР). Для этого необходимо привлечь дополнительные бригады на работы, имеющие больший ритм, причем количество этих бригад должно быть во столько раз больше, во сколько их ритм больше минимального ритма.
В нашем примере ритм второй бригады в два раза больше минимального. Поэтому для сокращения ТСТР необходимо организовать еще одну вторую дополнительную бригаду (2д), аналогичную по численности, профессии и квалификации работников второй бригады. То есть на объекте будут работать уже четыре бригады.
Линейный график после привлечения дополнительной (2д) бригады приведен на рисунке 11.8, а циклограмма на рисунке 11.9.
Таким образом, за счет привлечения одной дополнительной бригады удалось сократить общий срок строительства с 14 до 9 дней.
При этом временные параметры объектного потока будут равны:
Дата добавления: 2014-01-14 ; Просмотров: 2065 ; Нарушение авторских прав?
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
РАЗНОВИДНОСТИ СТРОИТЕЛЬНЫХ ПОТОКОВ И ИХ ПАРАМЕТРЫ
Строительные потоки классифицируются по наиболее общим признакам.
По структуре и виду продукции: частные, специализированные, объектные и комплексные, линейные.
Частный поток – элементарный строительный поток, представляющий собой один или несколько процессов, выполняемых одним коллективом (бригадой или звеном) на частных фронтах работ.
Специализированный поток – совокупность технологически связанных частных потоков, объединенных единой системой параметров и схемой потока. Его продукцией является законченный вид работ, конструктивный элемент или часть здания (сооружения).
Частные и специализированные потоки могут иметь различные направления развития. Направления развития потока зависят от объемно-планировочного и конструктивного решения здания, видов выполняемых работ и их этапов, используемых строительных машин и механизмов. Они могут развиваться по горизонтальной, вертикальной или смешанной схеме.
При этом потоки одноэтажных промышленных зданий, а также потоки нулевого цикла и устройства кровли, имеют горизонтальное направление, потоки по возведению коробки многоэтажного здания – горизонтально-восходящее или вертикальное направление, потоки специализированных отделочных работ – вертикально-восходящее или вертикально-нисходящее направление.
Объектный поток – совокупность технологически и организационно связанных специализированных потоков, совместной продукцией которых являются построенные отдельные здания (сооружения), либо группа однородных зданий (сооружений).
Комплексный поток – совокупность организационно связанных объектных потоков, совместной продукцией которых являются промышленное предприятие, жилой массив и т.д.
Линейный поток – организуют для строительства линейных сооружений (дорог, магистралей, трубопроводов, линий электропередач).
По характеру ритмичности: ритмичные, разно ритмичные и неритмичные потоки.
Ритмичный – в котором все составляющие потока имеют единый ритм, т.е. одинаковую продолжительность выполнения работ каждой отдельной бригадой на частных фронтах работ.
Кратно ритмичный – в котором все составляющие потоки имеют не равные, но кратные ритмы.
Разно ритмичный– в котором составляющие его потоки имеют одинаковые ритмы однотипных работ и различные ритмы разнотипных.
Неритмичный – в котором неодинакова продолжительность выполнения каждой отдельной бригадой работ на частных фронтах.
Неритмичные потоки с однородным изменением ритма– такие у которых все потоки на одноименных захватках имеют одинаковые ритмы, а на разных – неодинаковые.
Неритмичные потоки с неоднородным изменением ритма – такие у которых ритмы всех потоков на всех захватках различны.
По продолжительности функционирования: кратковременные, долговременные потоки и непрерывные.
Кратковременный – организуют при строительстве отдельных зданий (сооружений) или групп зданий, продолжительность строительства которых не превышает одного года.
Долговременный – организуют при строительстве зданий или комплексов объектов, продолжительность строительства которых превышает более одного года.
Непрерывный– организуют в условиях постоянной специализации строительной организации на одном виде продукции.
Параметры потоков
Организация поточного строительства предприятий, зданий и сооружений предусматривает определение пространственных, технологических и временных параметров и зависимостей между ними.
1.К пространственным параметрам потока относятся: фронт работ, захватка, участок, делянка, ярус.
Фронт работ – пространство, в пределах которого осуществляются СМР в соответствии с заданием.
Участок – часть возводимого здания, в пределах которого развиваются взаимосвязанные специализированные потоки, входящие в состав объектного потока. Участок представляет собой пространственную конструктивно-технологическую часть здания, при возведении которой повторяется весь комплекс строительных, монтажных и специальных работ.
Делянка– часть фронта работ, отводимая для звена или одного рабочего.
Ярус – части здания, на которые делится объект по высоте в зависимости от конструктивных особенностей и технологии производства работ.
2.К технологическим параметрам потока относятся: число частных, специализированных или объектных потоков (n), объемы и трудоемкость работ, интенсивность (мощность) потока.
Интенсивность (мощность) потока – количество продукции в натуральных показателях, выпускаемой строительным потоком за единицу времени. Например, количество квадратных метров общей площади жилья в день.
3. К временным параметрам потока относятся:
· общая продолжительность работ по потоку в целом;
· шаг потока – это промежуток времени, между началом работ двух смежных бригад потока;
· ритм работы бригады – продолжительность работы на отведенной ей одной захватке (участке);
· период развертывания потока – промежуток времени между началом первого и завершающего процессов, т.е. время, в течение которого в строительный поток постепенно включаются все бригады, участвующие в специализированном или объектном потоке;
· период свертывания потока – промежуток времени между окончанием первого и завершающего процессов, т.е. время, в течение которого из строительного потока постепенно выключаются все бригады, участвующие в специализированном или объектном потоке;
· период выпуска готовой продукции – время, равное продолжительности работ завершающей бригады (частного, специализированного или объектного потока).
