Начинаем строить багги
Начинаем строить багги
Статья построена в форме диалога и отвечает на многие вопросы начинающих самодельщиков
Н. Это у нас будет Новичок. Молодой, горячий, и немного бестолковый, но полон сил и энергии.
М. У нас будет Мастер, опытный, уже познавший разочарование после неудач, но оставшийся верен делу самопалостроения. Скажем так, более приземлённая субстанция, но тоже творческая натура.
М. И так ты решил построить багги?
Н. Да с чего начать?
М. Я думаю, что всё начинается с мечты. Так давай помечтаем.
М. Стоп, стоп, стоп. Размечтался! Да ты лучший, а деньги у тебя есть?
Н. Да сколько там надо денег, донор баксов 200, трубы баксов 50 туда – сюда ещё 100, и аппарат готов.
М. Вот и первая ошибка. Начнём с железа. Я могу обмануть тебя, ты можешь обмануть меня, ЖЕЛЕЗО ОБМАНУТЬ НЕВОЗМОЖНО, НЕ БЫВАЕТ.
Донор, разборки, свалки, это всё хорошо. Но в машине существуют одноразовые детали сальники, поршневые кольца, вкладыши, шаровые, тормозные шланги, и т.д. Ну и на конец масло, и тормозная жидкость.
Н. Да это всё мелочи!
М. По отдельности да, но в куче набегает довольно приличная сумма. Прибавь сюда оплату людям.
Н. Я всё буду делать сам!
М. Не перебивай старших, дурная привычка! Ты сам выточишь деталь на токарном станке? Или откапиталишь мотор который видел только на картинке? Нет, за это надо платить, может кому-то бутылка, кому-то поляна, но всё равно это расходы.
Так что не строй себе иллюзий, сумма будет несколько большей, чем ты думаешь.
Н. Да ладно выкручусь, старики помогут, где-то подработаю.
М. Хорошо, принимается. Вопрос второй, а где ты будешь строить?
Н. Ну где-нибудь.
М. Нет так не годится. Для постройки машинки нужно помещение, где ты сложишь запчасти, инструмент, и где сможешь нормально работать, не мешая другим.
Н. Сниму гараж.
М. Ну вот, опять расходы! Ладно, проехали. Следующий вопрос. А чем ты собираешься строить?
Н.А у меня есть плоскогубцы, отвёртка, ключи, ну и ещё кое-что.
М. Даа, хрен ты чё построишь с таким инструментом. Прикинь, даже чтоб разорать ржавого донора, тебе понадобятся головки, накидные ключи, болгарка. Иначе только руки посбиваешь. Знаю я вас молодых, раз по пальцам, два по яйцам. К стати про аптечку не забудь, пригодится. А когда начнешь строить, понадобятся верстак, тиски, дрель, сварка, я не говорю про такие извращения как трубогиб, пескоструйка, сварочный стол. Без этого на первый раз можно обойтись. Хотя я тебе рекомендую на инструменте не экономить. Вот видишь опять расходы.
Н. Ну тебя послушать, так вообще ничего не надо строить.
Прошло немного времени.
Н. Мастер есть деньги, снял гараж, подготовил инструмент. Давай строить.
М. Блин, опять горячка. А что строить?
Н. Как что, багги!
М. Какую багги?
М. Даа, исчерпывающая характеристика транспортного средства. Для начала, почему именно двухместную, начни с одноместной.
Н. Мотивируй.
М. Во-первых, машинка компактней, легче, Мотор можно ставить не очень крутой, например от Оки. Во-вторых, опыта у тебя мало, ну сказать честно, вообще нет. В экстремальной ситуации угробишь пассажирку. А мне почему-то не хочется чтоб ты сел в тюрьму. Раньше времени. И в-третьих, Машинка у тебя первая, а с одноместной меньше мороки.
Н. Нее, хочу двухместную.
М. Ну ладно, с тёлкой так с тёлкой. Тогда давай для начала посчитаем.
Н. Ты чё несёшь, у меня 9 классов образования, какие расчёты?
М.Успокойся, балбес. В основном всё, умные люди просчитали до тебя. Ну а два на два я надеюсь ты умножить сможешь. Начнём с веса машинки.
Н. А зачем он мне нужен, построю, взвешу.
М. Опять перебиваешь. Вес всех комплектующих и мощность мотора нам нужны для того чтоб прикинуть, хоть приблизительно сечение труб рамы, и вообще, чтоб знать, чего ожидать от машины.
Н. А как посчитать вес.
М. Масса агрегатов есть в инструкции по ремонту донора, она у тебя должна быть обязательно. Взвешивать мелочевку, купи ручные весы. Вес труб легко просчитать по прайсу с металобазы, в нём есть две графы, Цена за метр и цена за тонну, вот по деньгам и вычисли сколько весит метр. Только не бери оптовые цены. Н. Посчитал.
М. Даа, тяжеловато получается. Моторчик слабоват.
Н. Мне хватит.
М. Опять тупишь. Это тебе по началу хватит, пока ты ездить не умеешь это даже хорошо. А когда научишься, ведь нет предела совершенству.
Н. Тогда форсирую мотор.
М. Тоже мне моторист, форсировщик. Если и форсировать то что-то стоящее а не эту дохлятину. Запомни сия процедура, даже если у тебя всё получится, прибавит процентов 20 – 30. А это тебя ни как не спасает.
Н. А как же быть? М. А давай мы в проект, на перспективу, заложим возможность установки более мощного мотора. Например, ВАЗ – 2108, по компоновке они схожи, надо просто оставить место.
Н. Ладно, проект готов, давай варить раму.
М. Какой проект? Это только эскизы с размерами, и то довольно приблизительные.
Н. Какой ты нудный, тебе не угодишь.
М. Раз нет возможности сделать чертежи, будем делать по уму, то-есть по месту. Сделай макет машинки из узлов и деталей донора, разложи всё, мотор, рычаги, колёса, сиденья, АКБ, рейку. Всё, включая катушку зажигания. Подставляй ящики из под пива, у тебя их много, коробочки, досточки, подвязывай проволочки. У тебя должна получится полностью собранная машина в натуральную величину, только без рамы. Если нехватает какого-то узла или детали лучше сразу купи, или в крайнем случае изготовь макет в натуральную величину. А теперь ходи вокруг этой кучи железа, думай, переставляй детали местами, попробуй посидеть за рулём удобно ли тебе. Раскладывай детали компактно, от этого зависят габариты машины. Тяжелые вещи старайся размещать как можно ниже, высокий центр тяжести нам не нужен. Следи за развесовкой и по осям, и по бортам. Не забывай о доступности узлов для ремонта. Посоветуйся с умными людьми (я не себя имею в виду). Главное не спеши, всякий плод должен созреть. И вот когда у тебя зелёные чертики перед глазами забегают, и ты прейдешь к выводу что лучше быть не может, мы начнём рисовать раму.
Метод не совсем научный, зато простой и надёжный.
И так господа первая часть работы закончена.
Хотелось бы услышать ваше мнение, как новичков, так и корифеев.
Если вам интересно, мы с «Новичком» продолжим строительство багги под ключ. Постараемся охватить все вопросы по ПРАКТИЧЕСКОМУ строительству машинки. Ну а если нет, то на сим и закончим.
С уважением Механик и Новичок
Багги NomaD › Бортжурнал › С чего начать постройку багги.
Поделюсь своим небольшим опытом.
Первое, что необходимо сделать — это определиться с комплектующими. Решить зависимая подвеска, независимая, полный или задний привод и т.д. P.S. если бы знал что предстоит, то как первую машину, начал бы делать на мостах, так как проще сделать зависимую подвеску чем независимую, не так много расчетов и как мне кажется, надежней. Максимально нужно брать уже готовые узлы, особенно подвеску, рулевое управление, и оставлять все в тех же габаритах что и у донора, чтобы потом не бороться с паразитным подруливанием, кренами, нестабильностью, углом Аккермана. Либо придется всю подвеску просчитать от и до. Пройдя через классическую переднюю подвеску, не использовал бы ее, в ней плохо все, начиная от шаровой, которая не правильно стоит, заканчивая плечом обката. У меня багги на сайлентблоках, но следующую машину делал бы уже на ШС (да, все удары будут на раме, но это же спортивная машина), с пыльниками только надо решить, а то у меня на задних рулевых тягах, после не большой поездки, ШСки стали тугими (забились мелким песком), мне кажется они так долго не проходят, хотя американцы катаются на своих Краулерах без пыльников, и ни че.

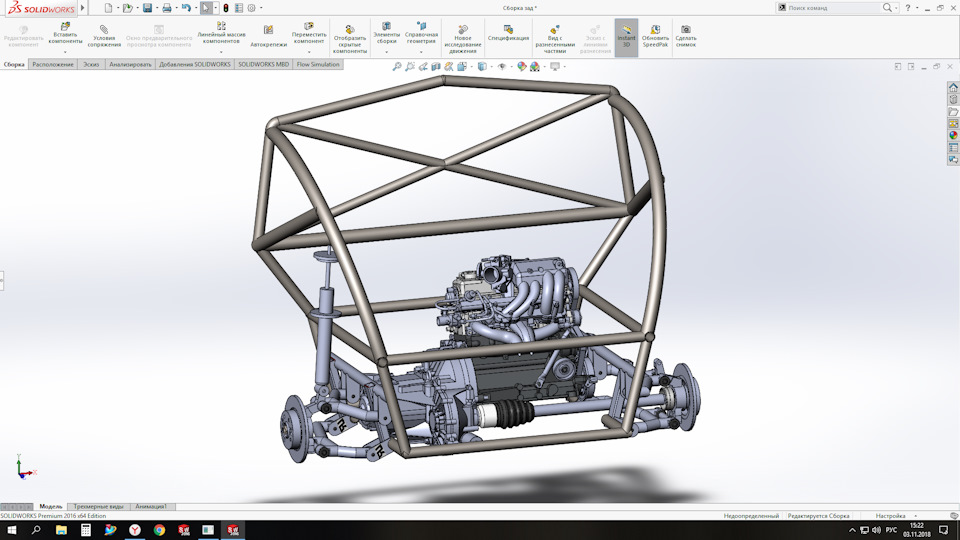

Затем, самое главное — это чертежи. Если не разработать машину в чертежах полностью, лучше вообще не начинать. Я начал собирать без чертежей, просто по фото, и каждый узел переделывался минимум 3 раза (задняя подвеска вообще 4 раза переделывалась), и хотя дело движется уже к покраске, все равно какие-то переделки да будут. Чертить проще всего мне кажется в Solidworks. Хоть сейчас уже не плохо черчу, все равно багги полностью не прочертил, только не много расчеты подвески, любой другой проект связанный с техникой, без чертежей начинать не буду.

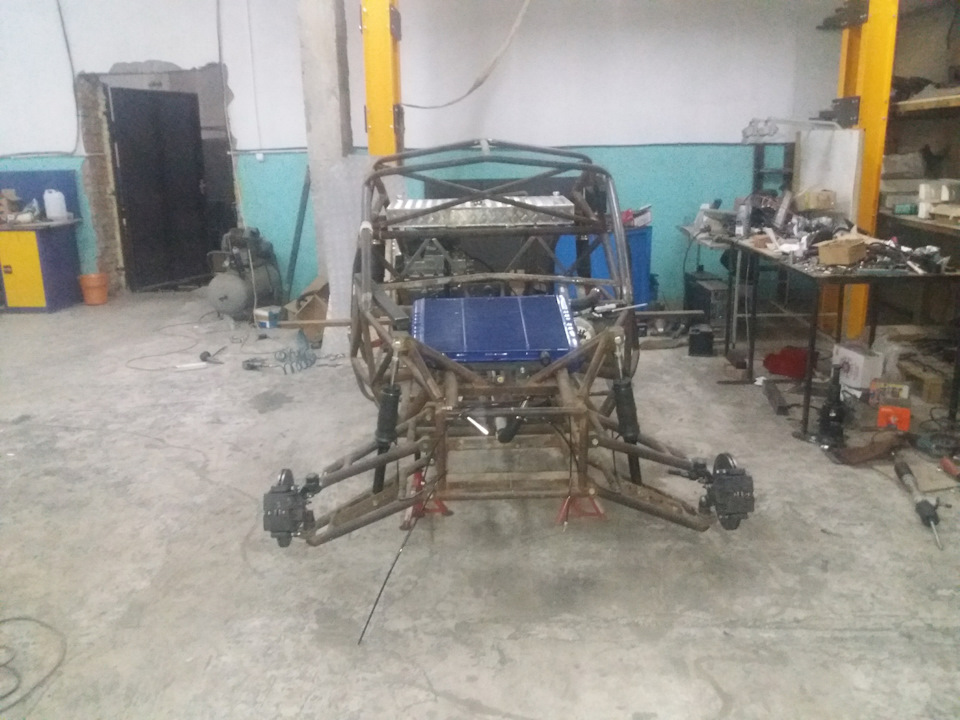

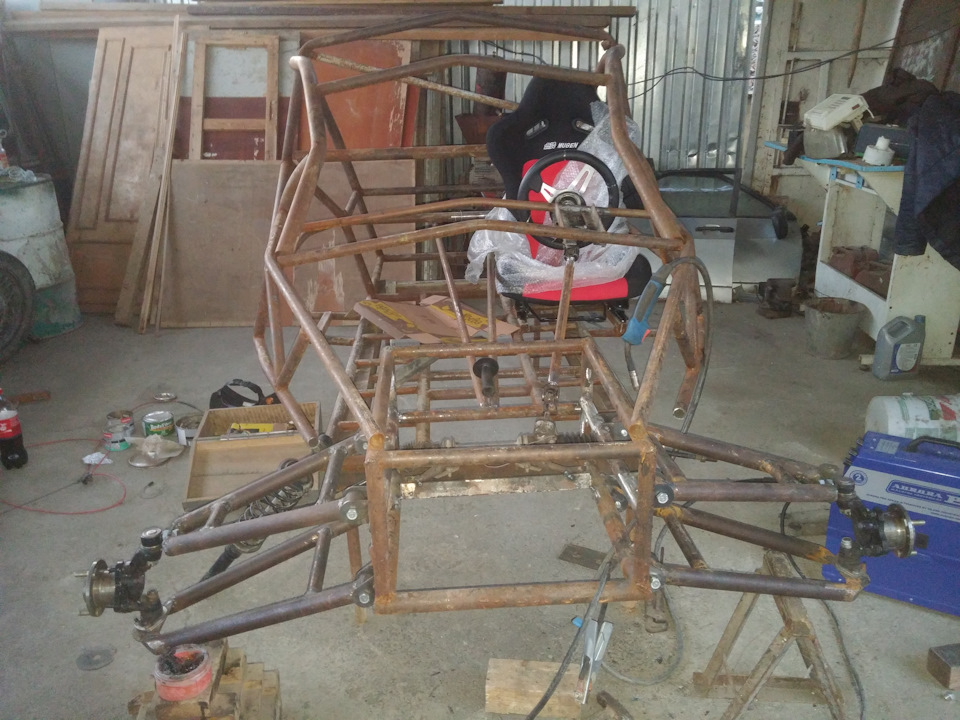

Рама. По-моему второе по сложности после подвески. Сначала все трубы надо четко запилить, без чертежей я этого не делал, так как все равно бы четко не запилил. А были бы чертежи, наверное, даже можно было бы заказать, чтобы на лазере, или плазме порезали. Потом трубу надо четко согнуть, советую при расчетах делать на трубе только один изгиб (если у вас не чпу трубогиб), а дальше сваривать, чтобы потом легче было их зеркальными делать.

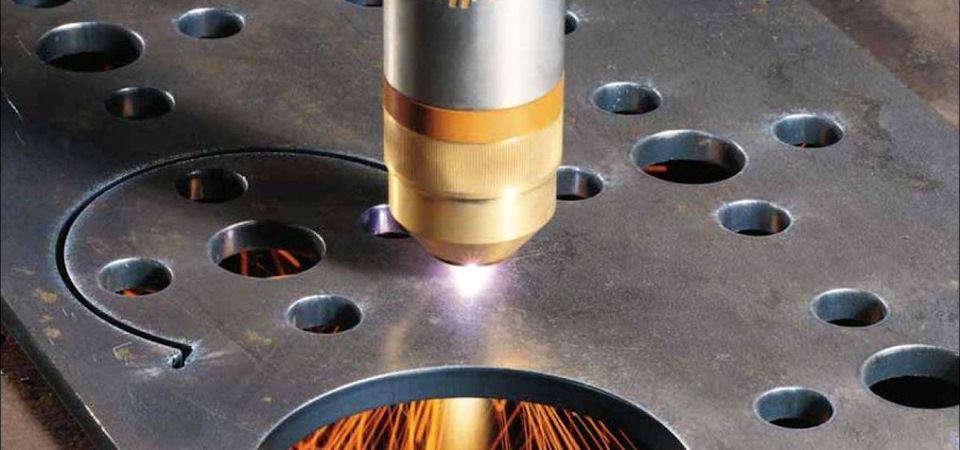

Все кронштейны надо заказывать на лазере (это сохранит время, деньги и нервы), они уже будут со всеми отверстиями, идеально ровными, только бери и вари. И если нет стапеля, не надо оставлять всякие сварочные зазоры (например на ухе крепления сайлентблока, как это было у меня, лучше пускай он четко прилегает к трубе, чтобы потом не выставляться)
Мне кажется, если хочется собрать багги, надо сначала проверить себя, собрать что-нибудь небольшое, даже может игрушечную багги. Чтобы понять, хватит ли сил, нервов, и денег, чтобы собирать уже, что-нибудь посерьезней.
Buggy ST2 MOD › Бортжурнал › С чего начать постройку багги?
Обычно на ютубе видео про багги набирают одну две сотни тысяч просмотров и под ними всегда масса комментариев, а-ля «дай чертежи, тоже хочу такую построить». Увы одних чертежей и желания тут будет недостаточно и в конце статьи открою главный секрет про них.
Необходимые знания
Внешне багги кажется простой штуковиной, приварил десяток труб, повесил мотор и поехал, на самом деле все гораздо сложнее. Чтобы оно более менее ехало необходимы теоретические знания по машинам.
Признаюсь, что когда я решил строить багги (весной 2016), мои знания о машинах ограничивались общими узлами, типа двигатель, подвеска, кузов и телефоном официалов субару куда надо приехать на ТО и вывалить N денег. Покажи мне рулевой наконечник и шаровую — я бы их не отличил, а поворотный кулак был верхом инженерной мысли.
С чего начал я? Пошел и купил книжку
Помещение и машина
Понятно что багги надо где-то строить, самый простой вариант — обычный гараж. Их можно найти недалеко от дома и по цене один раз сходить с друзьями попить пиво. Главный его минус — размеры, когда багги встанет на колеса, в обычном гараже площадью
20кв.м. будет очень тесно.
Очень желательно иметь машину, т.к. ездить по всяким авторынкам, разборкам, металлобазам придется очень много, плюс фаркоп — очень упростит жизнь, прицепы легко найти на прокат.
Также не забывайте, что на багги ездить по ДОПам нельзя, поставить на учет можно только как трактор и делать это придется долго и нудно. Поэтому выхода два — переезжать жить в село, выехал за двор и погнал в поле наваливать или возить багги на лафете.
Терминология
В нее надо вникать, что такое сошки, рейки, ступицы и т.п. Проще всего пойти в каталоги типа exist выбрать ваз 2101, 2109 и рассматривать как в них все устроено и как называется. Потом будет гораздо проще на авторынке общаться.
Инструмент
Два самых главных инструмента в строительстве — это сварочник и болгарка, а фраза «вари и зачищай» будет как родная.
Перед началом строительства у меня был небольшой опыт сварки электродом — делал столы и квадратного профиля, по факту варить не умел. Что я сделал:
Список моего инструмента:
1. инвертор сварочный
2. полуавтомат
3. болгарка маленькая (в идеале иметь две, одна на отрезной круг снимать прихватки, вторая на зачистной)
ну как еще есть желание делать багги?
С чего начать?
Самое главное в постройке — это ровный пол! В гаражах это весьма проблематично, в идеале у вас должен быть хороший сварочный стапель, стоит который минимум как жигули.
Но вполне подойдет большой лист дсп, под который сварить небольшой стол — это очень и очень упростит в дальнейшем всю постройку. Он будет ровный, единая система координат от которой все измерять. Я весьма пожалел, что не додумался до этого сразу (все хотелось по быстрее начать), некоторые моменты не пришлось бы переделывать.
В любом случае важна последовательность действий. Не получится взять нарезать все трубы по чертежу, согнуть их и потом как конструктор собрать. У вас не производство на станках с ЧПУ, а обычная гаражная кустарщина и соотвественно размеры будут плыть, гдето в плюс минус 0.5-2 см и придется делать много подгонок.
Чертежи для багги
Это самый животрепещущий вопрос! Чертежи как бы и есть и как бы и нет:
Самое первое, что можно найти — это чертежи фирмы badland buggy, они платные но при желании есть и в открытом доступе. Основная проблема с ними, что они рассчитаны под мотодвижки и используют некоторые детали, которые у нас проблематично найти. Мотодвижки стоят дороже автомобильных, начиная переделывать те чертежи под автодвиги и наши детали в итоге от исходной машинки мало что останется.
Другой вариант — старые советские чертежи типа «аб-82», я их особо не рассматривал.
Что делают чаще всего — пересматривают миллион и одну штуку фотографий и делают свою раму под свои детали. Я взял за основу чертеж «st2 по русски» но внес некоторые доработки.
Заключение
Сам процесс строительства весьма увлекателен и интересен, заставляет хорошо напрягать мозги. Но в тоже время, это отличный отдых и способ разгрузить голову после рабочего дня за компьютером. Успехов в постройке!
