turbomotor412 › Блог › Самодельный кран-пионер часть 2
Смотрите первую часть:тык
Ну а теперь продолжаем.
Старая донорская ступица от 412 Москвича. Основание продолжено арматурой, приваренной в спинке кровати, Распорки, усиления — всё как полагается.
Некая пародия на противовес. Потом усилим. Сделал тут ещё катушку самодельную для регулировки наклона стрелы.

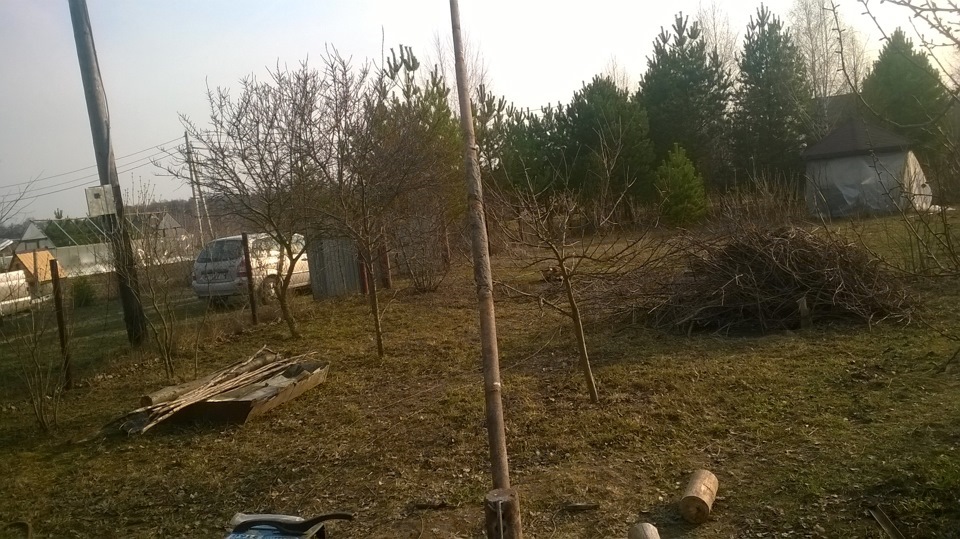

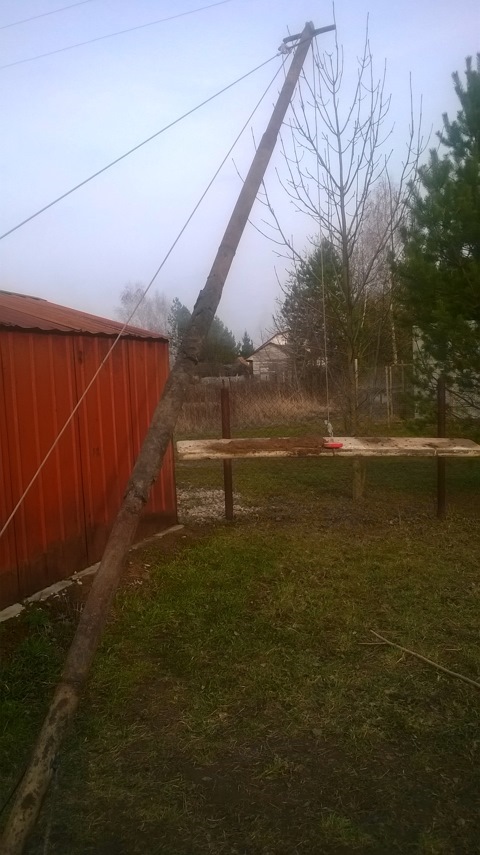

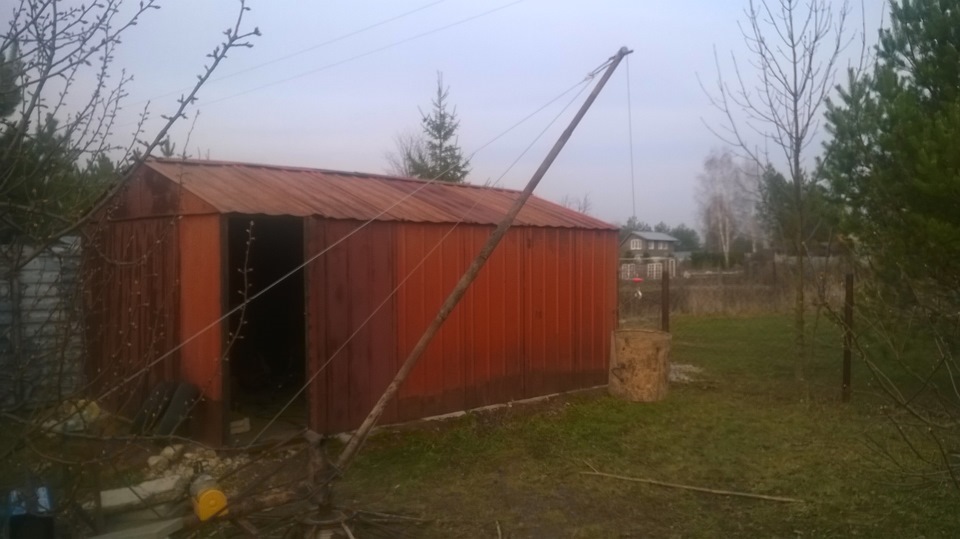

Стрела ещё не имеет регулировки наклона. Просто вставил в дырку в трубе. Ну естественно опробовал. Повис на ней. Мой вес выдерживает.

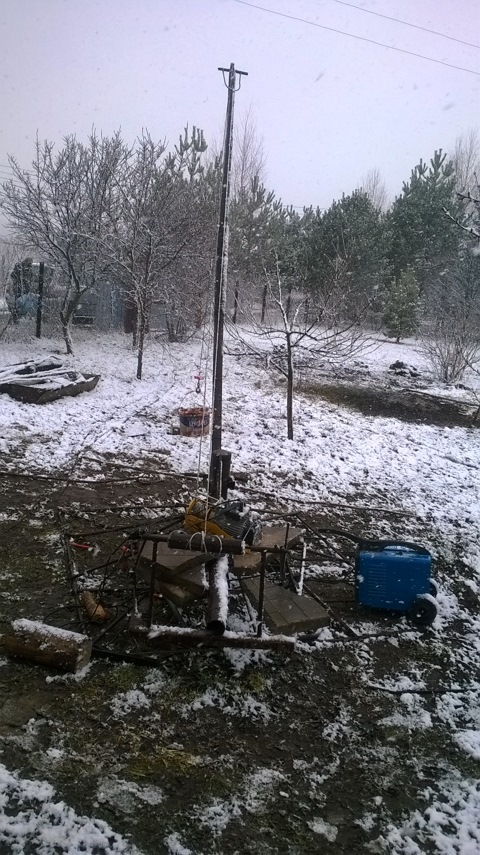

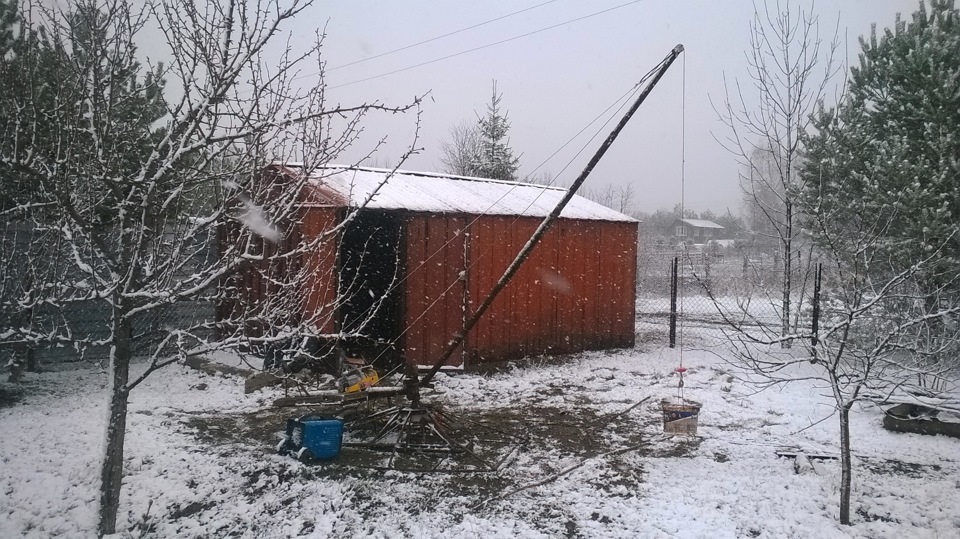

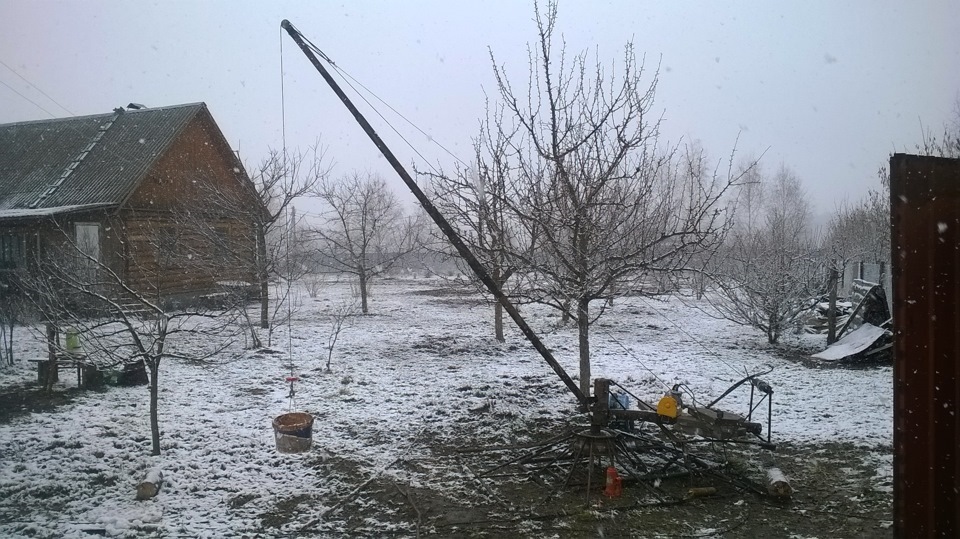

Ой, кажется Зима вернулась =))
После того, как стрела падала несколько раз, из за того, что сравалась труба, блокирующая вращение самодельной катушки для троса, купил ещё одну лебёдку. На 0,5т для регулировки наклона трубы. Со стопором, что важно.

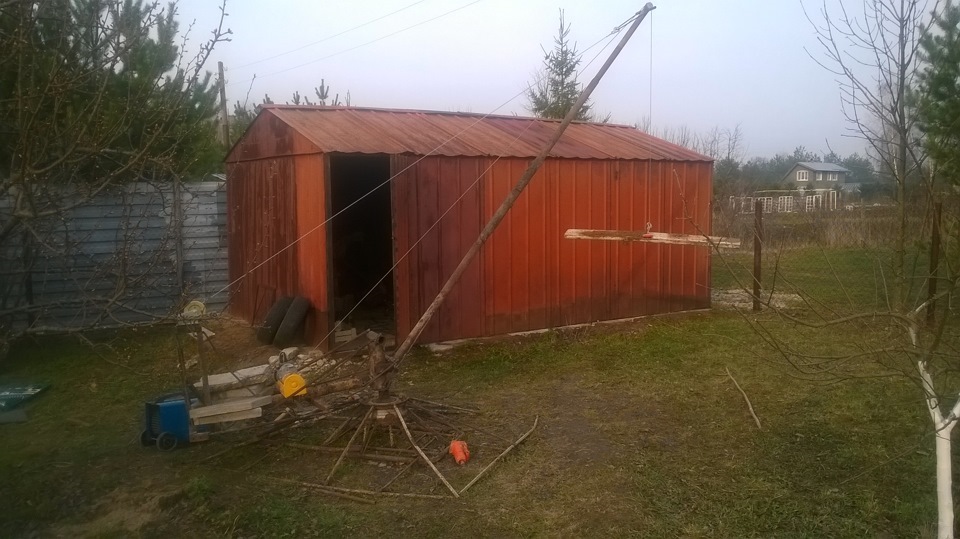

Ну и финальный вид
Кстати приварил к бочке ручку на уровне центра тяжести. Теперь переворачивать можно без усилий
Ну теперь немного видео работы
Теперь стояла задача проволочить 150-килограммовую конструкцию 40 метров к колодцу. Не вопрос — электрическая лебёдка, уголок, топор и 2 прута сделали дело.

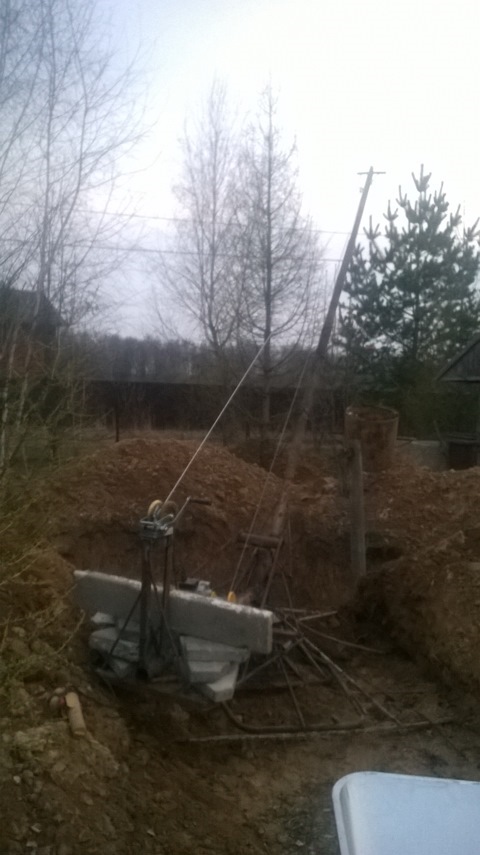

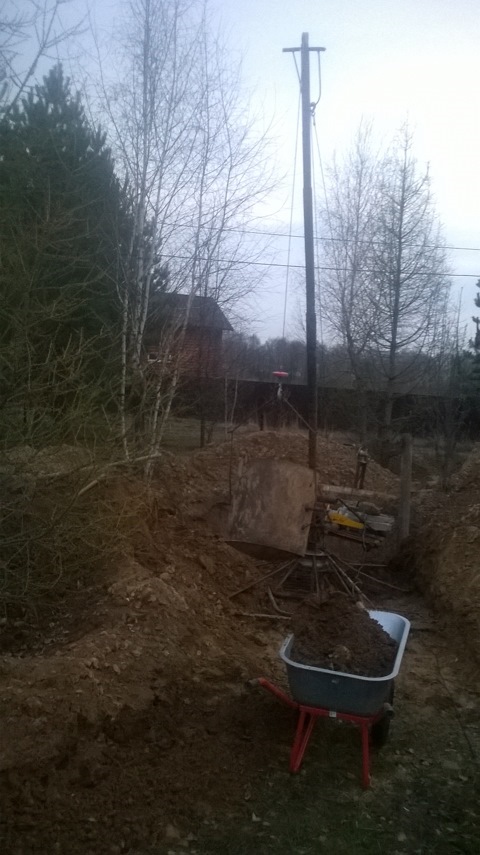

Установил. Уже 8 вечера. Пофик нада опробовать.
Всё на УРА. Бочку подняло легко. Надо только увеличить массу противовеса.
Всем пока. Комментируйте, предлагайте усовершенствования. Сильно не пинайте, что кривовато. Главное функциональность.
Можно наклонить стрелу и достать ведро прямо из центра колодца. Кто не понял, о чём я — смотрите 1-ю часть: Тык
Смотрите в следующей серии: Часть 3 доработка крана Нажать СЮДА
Делаем самодельный строительный кран
Любой из пользователей forumhouse.ru согласится с утверждением, что одно из самых нужных приспособлений при строительстве – это кран. Стальной богатырь становится незаменимым помощником, когда возникает необходимость поднять большой груз.
Подъёмный кран обычно ассоциируется с огромным сооружением высотой в десятки метров. Однако в частном домостроительстве зачастую необходим компактный вариант с длиной стрелы, не превышающей 5-7 метров.
Как поступить? Арендовать кран – удовольствие не из дешёвых, особенно если стройка растягивается не на один месяц.
В этом случае остаётся один выход – засучить рукава и построить мини-кран самостоятельно. А помогут вам в этом наши форумчане!
Мини-пионер для стройки
Кран «Пионер» представляет собой передвижную разборную конструкцию, с помощью которой осуществляется подъём груза на заданную высоту. Такой кран может использоваться при рытье фундаментов и строительно-монтажных работах по возведению домов.
Основа крана – опорная ходовая рама, установленная стационарно либо на передвижном шасси. На раме монтируется вращающаяся часть крана. Поворот стрелы может осуществляться ручным либо электрическим способом. Сама конструкция крана выполняется по модульному принципу и может быть разобрана на несколько частей для удобства перемещения механизма с одного строительного объекта на другой.
Устойчивость конструкции обеспечивается благодаря противовесу и стальным тросовым оттяжкам (талрепам), а подъём груза осуществляется с помощью лебёдки и блока.
– Я практически в одиночку строю дом из шестиметрового бруса. Поднять и таскать его одному невозможно. Именно поэтому я решил собрать кран, для того чтобы брать брус со штабеля, класть на место распиловки и поднимать на цоколь.
По мере увеличения высоты строения наш форумчанин планирует поставить кран на балки перекрытия дома.
Раму крана форумчанин собрал из уголка 63х63х5 мм.Стрелу длиной в 5 метров – из трубы диаметром в 50 мм. Для усиления конструкции использовались два уголка 30х30х3 мм.Также в планы Воландемора входит дальнейшее удлинение стрелы ещё на 2 метра.
Воландемор (пользователь FORUMHOUSE):
– Грузоподъёмность крана составляет примерно 150 кг, но конструкция может поднять больший вес, а для того чтобы этого добиться, необходимо увеличить кратность полиспастов.
В переводе с греческого Polyspaston означает «натягиваемый несколькими канатами». Полиспастом называют устройство для подъёма груза. Оно состоит из нескольких блоков, соединённых между собой канатом или тросом, который огибает блоки по окружности. Полиспаст позволяет поднимать груз с меньшим усилием, чем вес груза.
И хотя самый простой полиспаст позволяет получить трёх- четырёхкратный выигрыш в силе, не следует забывать, что в данной системе неизбежны потери на трение. Даже в лучших моделях блоков они достигают 10%. И чем больше вы выигрываете в силе, тем больше уменьшается расстояние, на которое кран может переместить груз.
Воландемор (пользователь FORUMHOUSE):
– На изготовление всех узлов и механизмов у меня ушла неделя. Ещё два дня я потратил на сборку и доводку механизма. Привод поворота крана и привод подъёма стрелы – это шестикратный ручной полиспаст. Привод подъёма – это тоже ручной двукратный полиспаст.
Воландемор отмечает, что было бы намного удобнееуправлять краном с электроприводами, например, осуществлять подъём груза с пульта на длинном шнуре, как это делается в промышленных моделях. Но в этом случае значительно возрастает сложность изготовления всех механизмов, что приведёт к удорожанию конструкции и увеличению времени на изготовление крана.
Интересны подробности изготовления крана.
Воландемор (пользователь FORUMHOUSE):
– В качестве поворотной платформы я взял две планшайбы, которые нашёл на работе. В принципе, я собирал кран из того, что было под рукой. Вместо оси приварил болт на 30 мм. Я не стал брать болт из высокопрочной стали, т. к. такие свариваются хуже, не тянутся и не гнутся, а сразу лопаются, если превысить предел их прочности.
Чтобы уменьшить вес противовеса, длина опорных лап составляет 2 метра. При самостоятельном изготовлении и расчёте узлов такого крана следует учесть один момент. Дело в том, что при радиусе поворотной планшайбы 200 мм и расстоянии в 2 метра до противовеса массой в 100 кг, на центральный болт действует растягивающая нагрузка в 1 тонну. И это без учёта веса стрелы и поднимаемого груза!
Также важно проверить кран на устойчивость.
Воландемор (пользователь FORUMHOUSE):
– Для начала представим, что наш кран – это единая балка, которая опирается на одну опору, причём эта опора должна быть наименьшим расстоянием от оси вращения. На балку действуют три силы: вес груза, вес противовеса и масса крана. Чтоб не учитывать массу стрелы, я занизил вес крана на 50 кг. Расчёт приблизительный и простой, но лучше с ним, чем совсем без него.
Барабан механизма подъёма стрелы Воландемор сделал из тубы диаметром в 100 мм.
Воландемор (пользователь FORUMHOUSE):
– Здесь естьнюанс – барабан нельзя располагать близко к блочкам. Его нужно немного смещать по оси в сторону первого блока, чтобы второй слой троса наматывался равномерно.
Блочки форумчанин сделал из трёх шайб: две большие и одна маленькая. Все блоки стоят без подшипников. Важно добиться, чтобы блоки хорошо огибались канатом. Т. е. либо канат должен быть гибким, либо блочки должны быть большого диаметра. Иначе при поднятой стреле без нагрузки тросы могут вылететь из блоков.
Воландемор (пользователь FORUMHOUSE):
– Канат у меня диаметром в 12 мм, но это очень толстый – просто другого не было. Если буду удлинять стрелу, поставлю более гибкий трос диаметром в 5 мм, т.к. его рабочая нагрузка равна 150 кг, а разрывающая – 850 кг.
При конструировании блочных систем важно понять, как работает и рассчитывается полиспаст. Рассмотрим это на примере мини-пионера.
Воландемор (пользователь FORUMHOUSE):
– Принцип действия полиспаста похож на работу редуктора – выигрываешь в силе, но проигрываешь в длине каната и, следовательно, скорости подъёма груза.
В редукторе главная характеристика – это передаточное число, а в полиспасте – кратность, т.е. отношение всех ветвей троса к сбегающим с барабана. Если мы имеем 6 отрезков каната, значит, полиспаст шестикратный.
Это значит, что тянущая нагрузка на барабане будет в 6 раз меньше, чем вес груза, и сам канат, если он рассчитан на 100 кг, то свёрнутый в 6 раз, поднимет 600 кг.
Следует заметить, что конструкция крана вышла настолько удачной, что многие из наших пользователей решили её повторить и даже придать крану мобильность, поставив его на «Газель».
Например, форумчанин с ником plumag предлагает с помощь подобного крана большей грузоподъёмности и оснащённого электроприводами, ставить бетонные столбы. А для того, чтобы иметь возможность перевозить такой кран по дорогам общего пользования, сделать конструкцию разборной и полностью монтировать кран в кузове уже на месте предполагаемой работы. Это позволит в короткие сроки окупить все затраты, связанные с изготовлением крана.
Какие инструменты нужны, чтобы обустроить столярную мастерскую, рассказывается в этом видеосюжете. А в этом видеоролике посмотрите, как самостоятельно сделать инструмент, который упростит работу на вашем участке.
Обсудить статью и прочитать другие материалы посвященные загородной жизни вы можете на портале FORUMHOUSE.
Подписывайтесь на канал чтобы не пропустить следующую публикацию!
Самодельный кран для строительства дома
Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.
У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.
Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.
Строительный мини кран: область применения
Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.
Такие устройства отличаются:
Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.
Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.
Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.
Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.
Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.
Простой мини – кран своими руками
Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.
Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.
Сборка мини крана своими руками состоит из следующих этапов:
Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.
Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.
К особенностям мини кранов, собранных своими руками, относятся:
Виды ручных кранов
Все строительные краны классифицируются на:
Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.
По видам перемещения они делятся на:
По типу управления, данные аппараты бывают электроприводными и ручными (механическими).
Подъемник
Современные подъемники по видам делятся на:
Они, в свою очередь, делятся на:
При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.
Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:
К преимуществам строительных подъемников относятся:
Ножничный кран
Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.
С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.
К их основным преимуществам относятся:
Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:
Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.
Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:
Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:
Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.
Кран Пионер
Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.
Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.
Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.
При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.
Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.
Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.
Преимущества крана Пионер
К основным преимуществам крана Пионер относятся:
Важно: кран Пионер способен поворачивать стрелу на 360 градусов.
Но у данного агрегата имеются и свои недостатки:
Подъемный кран Пионер своими руками
Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:
Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.
Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.
Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.
Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).
Материалы и инструменты
Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:
Из инструментов вам понадобятся:
Схема конструкции
Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.
Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.
Особенности сборки
Что касается сборки изделия, то:
Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.
Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.
Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.
Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.
Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.

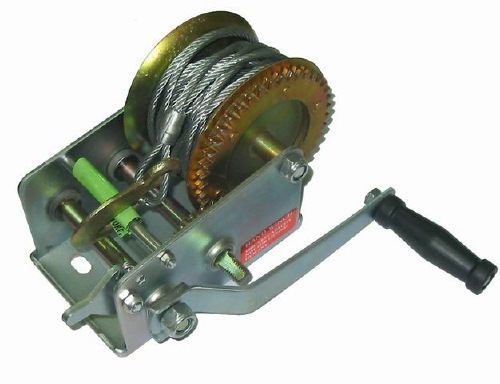

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.
Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.
Вот и весь процесс сборки крана Пионер своими руками.
Технические характеристики
Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С ним вы сможете поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.
После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:
В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками. Конечно же, на такие манипуляции вы потратите свое свободное время, зато сможете немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.
