основные критерии применения тех, или иных узлов: абсолютная герметичность, отсутствие мостиков холода, прочность соединения, простота в изготовлении и сборке,
Вообще существует 4 основных способа соединения сэндвич-панелей между собой:
все эти способы правильные, но они предназначены для разных конструкций, 1- для соединения наружных панелей, 2- для соединения внутренних панелей, 3 и 4 для соединения панелей наружного монтажа на готовом каркасе, например из металлоконструкций при строительстве ангаров, производственных цехов, теплиц и т.д., 3- для небольших помещений, 4 для больших.
1- соединение деревянной шпонкой изготовленной из 3-х досок 50*100
2-соединение деревянной шпонкой изготовленной из 2-х досок 50*150
3-соединение полосой ОСП 12*100
4 соединение полосой сэндвич-панели, размерами со шпоночный паз ( для соединения панелей толщиной 174 мм. применяется соединительная панель толшиной 150 мм. и шириной 100 мм.)
1. Все монтажные стыки предварительно запенить монтажной пеной.
2. Скрепление панелей с доской обвязки осуществить с помощью
саморезов 3,5х51 мм с шагом не более 150 мм.
3. Скрепление доски обвязки (ДО) перекрытия с горизонтальными
шпонками в панелях перекрытия осуществить с помощью саморезов
4,8х95 мм.
4. Скрепление панелей перекрытия с фундаментом осуществить с
помощью анкеров М20 с шагом не более 2000 мм.
5. Скрепление верхней доски обвязки ДО с панелями перекрытия
осуществить с помощью саморезов 4,8х95 мм с шагом не более 200 мм.
6. Скрепление OSB-3 с доской обвязки перекрытия осуществить с
помощью саморезов 3,5х51 мм с шагом не более 300 мм.
1. Все монтажные стыки предварительно запенить
монтажной пеной.
2. Скрепление шпонки ШВ с панелью стены осуществить с
помощью саморезов 4,8х95 мм с шагом не более 200 мм.
3. Скрепление панели стены со шпонкой ШВ осуществить с
помощью саморезов 3,5х51 мм с шагом не более 150 мм.
4. Скрепление OSB-3 с торцом панели стены осуществить с
помощью саморезов 3,5х51 мм с шагом не более 150 мм.
1. Все монтажные стыки предварительно запенить
монтажной пеной.
2. Панели соединить друг с другом посредством
узлового соединения типа «шип-паз».
Скрепление осуществить с помощью саморезов
3,5х51 с шагом не более 150 мм.
1. Все монтажные стыки предварительно запенить
монтажной пеной.
2. Скрепление шпонки ШВ с панелью стены
осуществить с помощью саморезов 4,8х95 мм с
шагом не более 200 мм.
3. Скрепление панели стены со шпонкой ШВ
осуществить с помощью саморезов 3,5х51 мм с
шагом не более 150 мм.
1. Все монтажные стыки предварительно запенить
монтажной пеной.
2. Скрепление панелей с доской обвязки осуществить с
помощью саморезов 3,5х51 мм с шагом не более 150 мм.
3. Скрепление доски обвязки ДО перекрытия с
горизонтальными шпонками в панелях перекрытия
осуществить с помощью саморезов 4,8х95 мм.
4. Скрепление панелей перекрытия с нижними стенами
осуществить с помощью саморезов 6,3х240 мм с шагом
не более 300 мм.
5. Скрепление верхней доски обвязки ДО с панелями
перекрытия осуществить с помощью саморезов 4,8х95 мм
с шагом не более 200 мм.
6. Скрепление OSB-3 с доской обвязки перекрытия
осуществить с помощью саморезов 3,5х51 мм с шагом
не более 300 мм.
1. Все монтажные стыки предварительно запенить
монтажной пеной.
2. Скрепление доски обвязки ДО с панелями кровли
осуществить с помощью саморезов 3,5х51 мм с шагом
не более 150 мм.
3. Скрепление мауэрлата с панелью стены осуществить с
помощью саморезов 3,5х51 мм с шагом не более 150 мм.
4. Скрепление панели кровли с мауэрлатом осуществить с
помощью саморезов 6,3х240 мм с шагом не более 300 мм.
5. Скрепление OSB-3 с доской обвязки перекрытия
осуществить с помощью саморезов 3,5х51 мм с шагом не
более 300 мм.
1. Все монтажные стыки предварительно запенить
монтажной пеной.
2. Скрепление панели кровли с коньковой балкой
осуществить с помощью саморезов 6,3х240 мм с
шагом не более 300 мм.
1. Все монтажные стыки предварительно запенить монтажной пеной.
2. Скрепление шпонки (стропилы) с коньковой балкой осуществить
с помощью саморезов 6,3х240 мм.
3. Скрепление доски обвязки (ДО) со шпонкой (стропилой)
осуществить с помощью саморезов 4,8х95 мм.
4. Скрепление OSB-3 со шпонкой (стропилой) и доской обвязки (ДО)
осуществить с помощью саморезов 3,5х51 мм с шагом,
не менее 150 мм.
Это те узлы, которыми мы пользуемся в основном.
Соединение СИП панелей между собой
Узлы СИП панелей – важнейший конструктивный элемент дома. Они влияют на прочность, стойкость к ударам, ветровым нагрузкам, период эксплуатации.
Различают несколько типов соединения, отличающихся технологиями и крепежом. Рассмотрим каждый из них по-отдельности.
Фундамент-Пол-Стена: особенности первого узла
Существует два его варианта:
В первом случае на фундамент наносят несколько слоев гидроизоляции. Это позволяет исключить насыщение древесины влагой. Затем на нее укладывают брус обвязочного типа. Он фиксируется к ленте, шаг которой равен 400мм, или же к оголовку сваи.
Крепление в ленту происходит за счет болтов анкерного типа (диаметром в 12-14мм). Обратите внимание: гайка не торчит, ее не видно. Она вкручивается вся.
Для фиксации к свае используют шпильки (12-16мм) с двумя гайками.
Когда проводится укладка СИП панелей на пол, мастера рекомендуют брать лист, ширина которого составляет 625мм. Это способствует увеличению количества балок-лаг. При проектировании фундамента обязательно учтите наличие точки опоры и бруса под каждой внутренней стеной.
Второй вариант считается экономным и предусматривает установку SIP конструкций на половые плиты. Для подобной задачи потребуются листы, размеров поменьше, хотя и будет три термошва.
Определив нужный вариант, можно переходить к установке СИП панели. Они либо сдвинутся в центр здания на 12мм, либо же будут идти по-разному с обвязочным брусом (зависимо от выбранного варианта).
Заметим, напольные СИП плиты с нижней стороны покрываются мастикой в целях защиты от влаги.
После того, как сделан пол, приступают к стеновой части работы.
Мечтаете о своем доме, дачном или для постоянного проживания? Нет ничего проще, чем сделать это в компании ТехноСип.
Знакомьтесь: узел второй «Панель-панель»
Способов соединения здесь также два: для высоконагруженной и легко нагруженной конструкции.
Перед тем, как вставить брус в паз, нужно обрызгать поверхность водой. Только тогда приступать к нанесению монтажной пены.
Существует еще два варианта, которые практически не используют на практике. Они разработаны на случай невозможности применить брус необходимого размера, как вариант выхода из безысходного положения.
Изучаем третий узел: угол панелей 90,45,135ᵒ
Этапы:
Чтобы саморез не уходил в сторону, закрепите его сверлом.
Мы строим дома из СИП-панелей. Посмотрите наши работы за
Оконный и дверной узлы: особенности
Нужные габариты окна получаются при правильном подходе к монтажу плит. В них делают выборку утеплителя (глубина 45мм), затем ставят в него брус. Последний фиксируется саморезами, швы заделывают монтажной пеной и покрывают герметиком спустя некоторое время.
Что касается дверного проема, процесс аналогичный. Пока не завершены работы, убирать брус для соединения нижнего типа не рекомендуется.
Отличия выполнения пятого узла: Межэтажное перекрытие
На последнем этапе формирования стены 1 этажа устанавливают брус в паз плиты идентичного типа. Он служит опорой СИП панелям между этажами. Они крепятся при помощи саморезов, размеры которых 280мм, шаг равен 400мм.
Для подобного узла потребуется высокие панели стенового типа.
На верхнем этаже SIP плиты обрезают и делают выборку под крепежный брус пола этого же этажа.
Особенности узла «Мауэрлат. Стена-Кровля»
Название произошло от типа балки «мауэрлат» – скошенный пол угол наклона стены брус значительной толщины.
Особенности узла «Прогон. Панели кровли» и «Конек крыши»
В первом узле установки бруса передует подготовка ниши (выбор утеплителя). Фиксация панелей кровли происходит на месте монтажа при помощи саморезов. Можно усилить конструкцию при помощи уголков.
Узел «Конек крыши» предусматривает, что бруски для фиксации станут единой конструкцией, что объединит их доской и саморезами по наружной стороне плиты.
Как видите, возможно соединение СИП панелей разными способами.
Соединение СИП панелей
Дома из СИП панелей достаточно просты в сборке, если все делать в точности по инструкции. Такие дома обладают превосходными прочностными характеристиками и хорошо держат тепло. Самым уязвимым местом считается качество соединений СИП панелей. К сожалению, многие частные умельцы допускают распространенные ошибки, так как руководствуются эскизами и инструкциями, найденными в интернете на сомнительных сайтах.
Мы не рекомендуем выполнять эту работу самостоятельно, если вы не имеете четкого представления об этой технологии. Соединения СИП панелей производят во время монтажа стен и перекрытий. Для этих целей рекомендуется использовать брус сечением 90х140 мм. Для перекрытий потребуется брус сечением 90х190 мм. Он обязательно должен быть сухим.
Практика показывает, что основные ошибки допускаются ещё на стадии выбора материалов, в дальнейшем используемых в качестве конструктивных элементов. Более подробно мы расскажем об этом в одной из следующих статей.

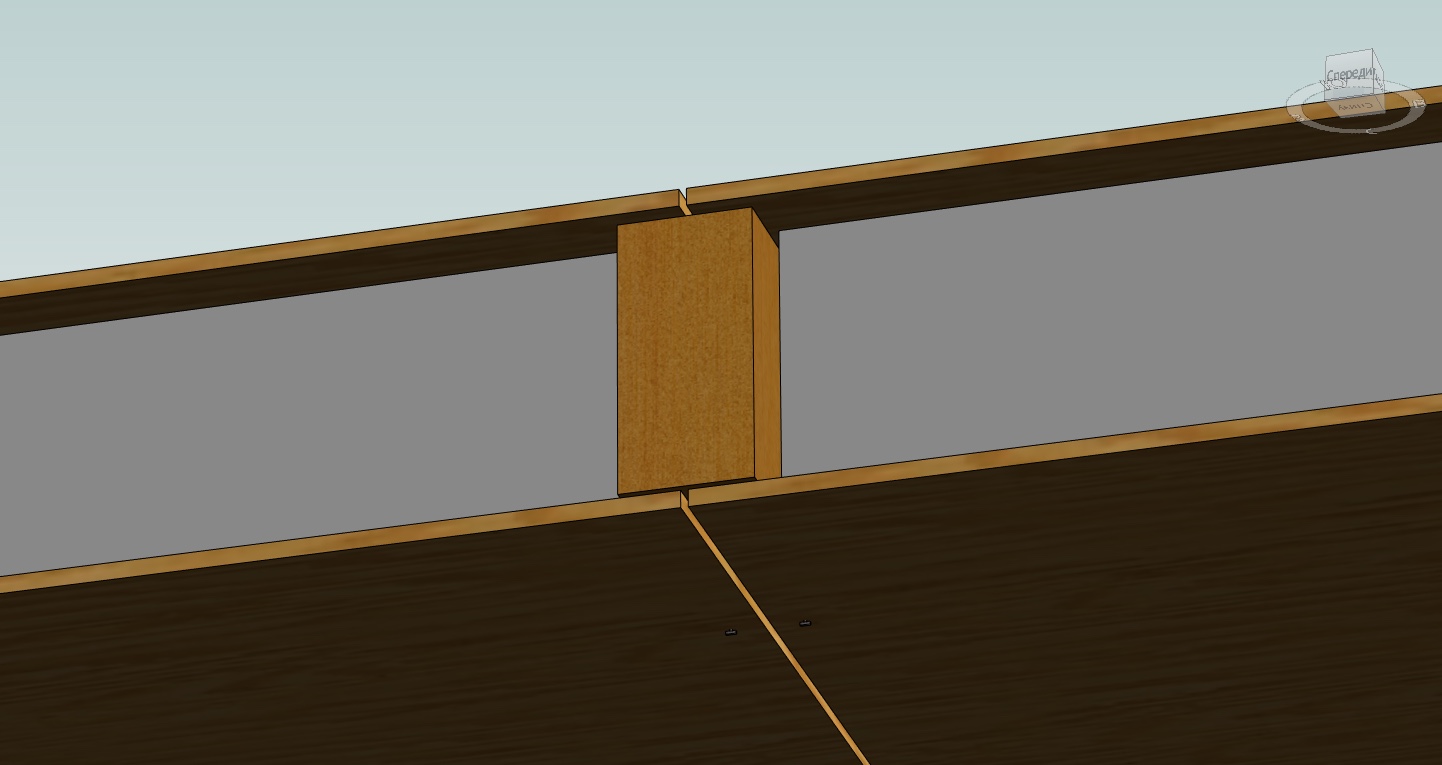

Посмотрите на рисунок ниже и обратите внимание, что между брусом, утеплителем и плитами ОСП имеется зазор. На большинстве эскизных рисунков, найденных в интернете, вы этого не увидите.
Многие проектировщики указывают размер бруса 100х150 мм или 100х200 мм. Обычно такой размер имеет брус естественной влажности, который не рекомендуется использовать для соединения СИП панелей.

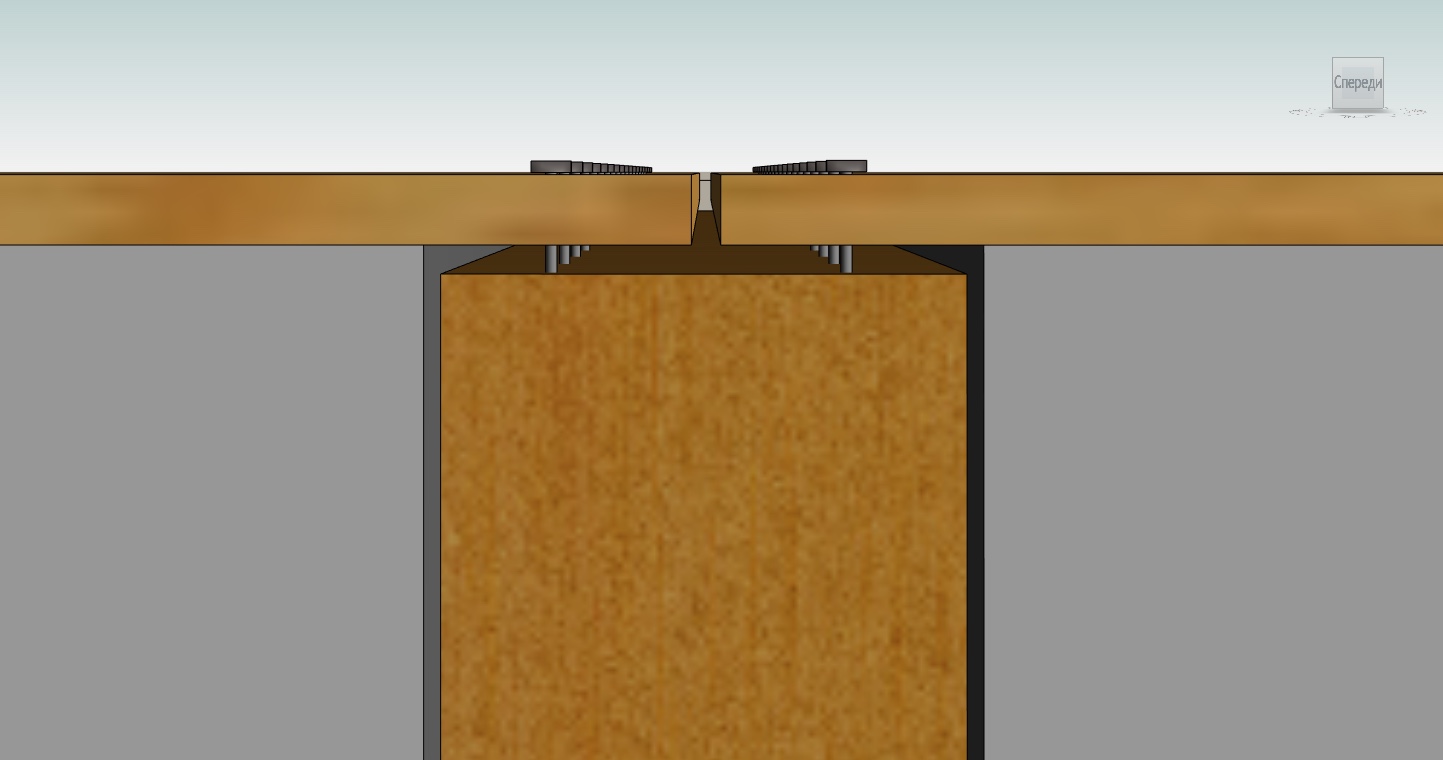

Вышеупомянутый зазор между брусом и утеплителем образуется из-за использования сухого строганного бруса, имеющего размеры 90х140 мм и 90х190 мм. Почему это так важно и зачем мы делаем на этом такой сильный акцент?
Дело в том, что неопытный строитель пытается все сделать так, как он видит по найденным им в интернете чертежам. Зазора на эскизах нет, но на практике он его видит и оставляет, как есть. Это большая ошибка, так как его нужно заполнить монтажной пеной. В противном случае дом из СИП панелей будет продуваться и плохо держать тепло.
Сначала пену в виде змейки наносят на утеплитель сбоку СИП панели. Затем в паз вставляют соединительный брус. После этого пристыковывают следующую панель с пропененным пазом.

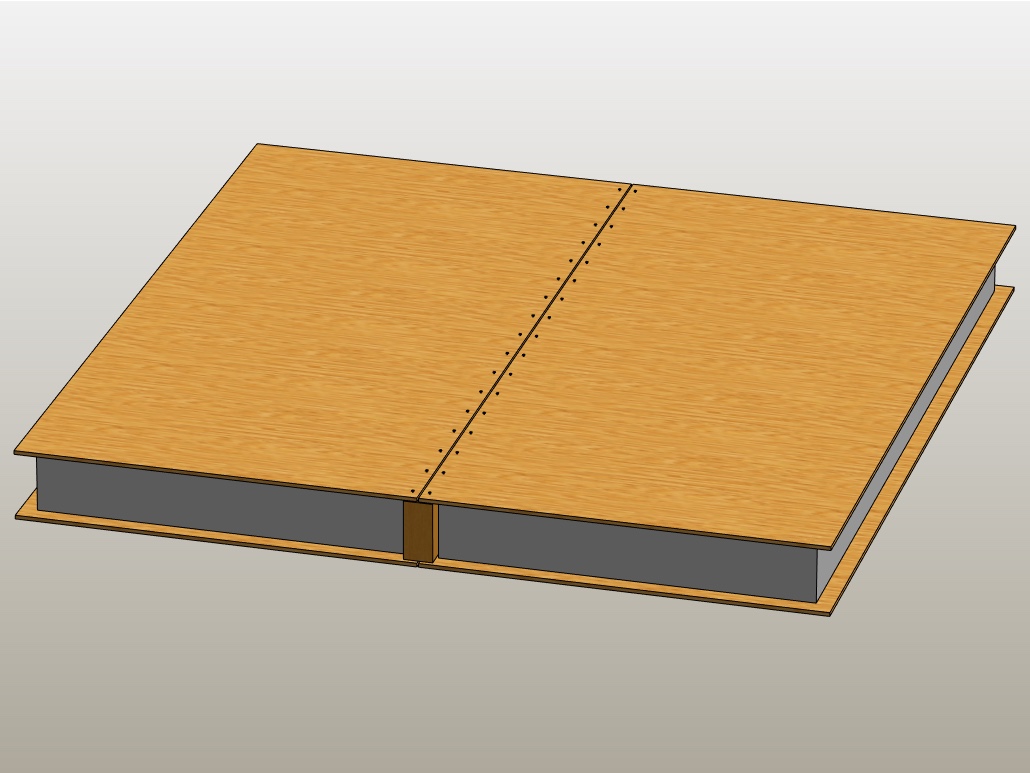

Далее панели фиксируют ершовыми гвоздями через ОСП плиту в брус, как это видно на следующем рисунке.
Несмотря на кажущуюся простоту сборки дома из СИП панелей, существует много нюансов, о которых можно узнать только получив определенный опыт. Если вы новичок, то чтобы не совершать ошибок, обратитесь за услугами в строительную компанию «Русские Усадебные Традиции».
В наших следующих статьях мы расскажем об ошибках в выборе конструкционного материала, используемого для соединения СИП панелей. Также вы узнаете больше информации о необходимом зазоре между ОСП.
