2. СОСТАВ И ОФОРМЛЕНИЕ ПРОЕКТА СТРОИТЕЛЬСТВА ВОЛС
Основным документом, которым следует руководствоваться при разработке проектной и рабочей документации, является ГОСТ Р 21.1101-2013 СПДС «Основные требования к проектной и рабочей документации». Кроме того, при выполнении графической и текстовой документации для строительства следует учитывать требования следующего перечня нормативных документов: ГОСТ 2.051-2013 «Единая система конструкторской документации. Электронные документы. Общие положения».
ГОСТ 2.102-2013 «Единая система конструкторской документации. Виды и комплектность конструкторских документов»;
ГОСТ 2.105-95 «Единая система конструкторской документации. Общие требования к текстовым документам»;
ГОСТ 2.305-2008 «Единая система конструкторской документации. Изображения – виды, разрезы, сечения»;
ГОСТ 2.307-2011 «Единая система конструкторской документации. Нанесение размеров и предельных отклонений»;
ГОСТ 2.308-2011 «Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей»;
ГОСТ 2.316-2008 «Единая система конструкторской документации. Правила нанесения надписей, технических требований и таблиц на графических документах. Общие положения»;
ГОСТ 2.317-2011 «Единая система конструкторской документации. Аксонометрические проекции»;
ГОСТ 2.501-2013 «Единая система конструкторской документации. Правила учета и хранения»;
Документацию, как правило, выполняют автоматизированным способом на бумажном носителе и/или в виде электронного документа.
При выполнении документации применяют шрифты, используемые средствами вычислительной техники, при условии доступности этих шрифтов пользователям документов. При оформлении текстовых частей разделов проектной документации и других документов, содержащих в основном сплошной текст, рекомендуется использовать гарнитуру шрифта
Arial или Times New Roman.
Чертежи выполняют в оптимальных масштабах по ГОСТ 2.302 с учетом их сложности и насыщенности информацией.
Масштабы на чертежах не указывают, за исключением чертежей изделий и других случаев, предусмотренных в соответствующих стандартах СПДС.

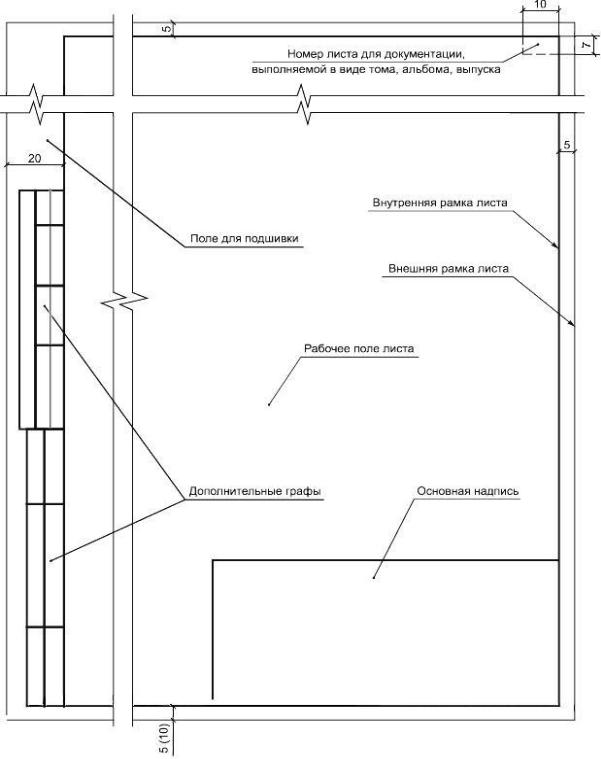

Каждый лист графического и текстового документа должен выполняться в соответствии с рис. 2.1. Лист, как правило, оформляют основной надписью и дополнительными графами к ней. Основную надпись располагают в правом нижнем углу листа. Формы основных надписей и указания по их заполнению приведены в Приложение Ж документа ГОСТ Р 21.1101-2013.
Рис. 2.1. Расположение основной надписи, дополнительных граф к ней и размерных рамок на листах
На листах формата А4 по ГОСТ 2.301 основную надпись располагают вдоль короткой стороны листа.
При двустадийном проектировании первым этапом разрабатывается проектная документация, вторым – рабочая. Рабочая документация, ее графическая часть, должна быть проработана более детально, она оформляется в соответствии с ГОСТ Р 21.1703-2000. СПДС «Правила выполнения рабочей документации проводных средств связи». Состав графической части проектной документации не регламентирован, она может содержать чертежи, входящие в обязательный состав рабочей документации.
2.1. Оформление проектной документации
В соответствии с ГОСТ Р 1001-2009 «Проектная документация – совокупность текстовых и графических проектных документов, определяющих архитектурные, функционально-технологические, конструктивные и инженерно-технические решения, состав которых необходим для оценки соответствия принятых решений заданию на проектирование, требованиям законодательства, нормативным правовым актам, документам в области стандартизации; и достаточен для разработки рабочей документации для строительства».
Проектную документацию комплектуют в тома. Количество томов определено Постановлением Правительства РФ от 16 февраля 2008 г. № 87 «О составе разделов проектной документации и требованиях к их содержанию».
в том 1 включается раздел 1 «Пояснительная записка»;
в том 2 включается раздел 2 «Схема планировочной организации земельного участка»;
в том 3 включается раздел 3 «Архитектурные решения»;
в том 4 включается раздел 4 «Конструктивные и объемно-планиро- вочные решения»;
в том 5 включается раздел 5 «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженернотехнических мероприятий, содержание технологических решений»;
в том 6 включается раздел 6 «Проект организации строительства»;
в том 7 включается раздел 7 «Проект организации работ по сносу или демонтажу объектов капитального строительства»;
в том 8 включается раздел 8 «Перечень мероприятий по охране окружающей среды»;
в том 9 включается раздел 9 «Мероприятия по обеспечению пожарной безопасности»;
в том 10 включается раздел 10 «Мероприятия по обеспечению доступа инвалидов»;
в том 11 включается раздел 11 «Смета на строительство объектов капитального строительства»;
в том 12 включается раздел 12 «Иная документация в случаях, предусмотренных федеральными законами».
Том 5 делится на книги:
в книгу 1 включается подраздел «Система электроснабжения»;
в книгу 2 включается подраздел «Система водоснабжения»;
в книгу 3 включается подраздел «Система водоотведения»;
в книгу 4 включается подраздел «Отопление, вентиляция и кондиционирование воздуха, тепловые сети»;
в книгу 5 включается подраздел «Сети связи»;
в книгу 6 включается подраздел «Система газоснабжения»;
в книгу 7 включается подраздел «Технологические решения».
Тома 6, 11, 5 и 9 проектной документации в соответствии с Постановлением № 87 разрабатываются в полном объеме для объектов капитального строительства, финансируемых полностью или частично за счет средств соответствующих бюджетов. Во всех остальных случаях необходимость и объем разработки указанных разделов определяются заказчиком и указываются в задании на проектирование.
При проектировании сооружения связи ключевыми разделами являются том 1 «Пояснительная записка» и том 5 «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень ин- женерно-технических мероприятий, содержание технологических решений». При разработке документации на строительство волоконно-оптичес- ких сетей связи наиболее интересующими разделами тома 5 являются книга 1 «Система электроснабжения» и книга 5 «Сети связи».
Количество листов, включаемых в том, определяют из необходимости обеспечения удобства работы, но не более 300 листов формата А4 по ГОСТ 2.301 или эквивалентного количества листов других форматов.
Пояснительная записка к проекту составляется в соответствии с нормами ГОСТ 2.105-95 «Общие требования к текстовым документам», ГОСТ 21.1101-2009 «СПДС. Основные требования к проектной и рабочей документации», ГОСТ 2.301-68 «ЕСКД. Форматы и требования базового “Положения о составе разделов проектной документации и требования к их содержанию”», утвержденного Постановлением Правительства РФ № 87 от 16.02.2008 в редакции Постановлений Правительства РФ № 427 от 18.05.2009, № 1044 от 21.12.2009 и № 235 от 13.04.2010.
Подробный состав пояснительной записки приведен в Постановлении Правительства РФ от 16 февраля 2008 г. № 87 «О составе разделов проектной документации и требованиях к их содержанию».
Пояснительная записка комплектуется в следующем порядке:
содержание пояснительной записки;
состав проектной документации;
графическая часть (основные чертежи и схемы).
В текстовой части ПЗ присутствуют следующие разделы:
основания для проектирования с помощью проектируемого сооружения связи, услуг связи в соответствии с имеющимися лицензиями на проектирование;
существующее положение сети связи;
характеристика проектируемого оборудования;
проектные решения по установке и подключению проектируемого оборудования, по организации связи и соединительных линий проектируемого сооружения связи / фрагмента сети связи, по прокладке кабелей;
сведения об оборудовании и сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, описывающих задействуемые системы вентиляции и кондиционирования, пожаротушения и пожарно-охранной сигнализации, мероприятия по гражданской обороне и предупреждению чрезвычайных ситуаций, по обеспечению информационной безопасности и т. п.;
Из расчетов, выполняемых в процессе разработки документации на строительство объекта связи, можно выделить следующие:
расчет энергетического бюджета организуемых оптических трактов;
расчет необходимости дооборудования систем кондиционирования
в помещениях, в которых предусмотрена установка проектируемого оборудования;
расчет необходимости дооборудования систем электропитания;
расчет несущей способности перекрытий помещений, в которых предусмотрена установка проектируемого оборудования.
Состав графической части проектной документации не регламентирован и определяется по согласованию с заказчиком. По составу и принципам оформления чертежей проектировщики могут руководствоваться правилами выполнения рабочей документации проводных средств связи ГОСТ Р 21.1703-2000. СПДС.
К пояснительной записке должны быть приложены в полном объеме исходные данные и условия для подготовки проектной документации (до-
кументы или копии документов, оформленные в установленном порядке).
В связи со значительным объемом указанных документов, они могут комплектоваться приложением к тому 1 в виде раздела «Исходно-разреши- тельная документация» (ИРД).
В раздел ИРД входят распорядительные документы (Постановления, Распоряжения), разрешения, технические условия, материалы инженерных изысканий, согласования и утверждения, а также иные документы, полученные от уполномоченных государственных органов, и специализированных организаций для разработки и согласования проектной документации.
В полный комплект исходно-разрешительной документации включаются различные документы, которые отражают основные рекомендации и требования по размещению объекта строительства на местности. К этим документам также относятся рекомендации и требования, которые были получены от различных согласующих органов для выполнения проектирования.
В исходно-разрешительных условиях указываются возможности выполнения работ, которые учитывают экологические и санитарно-гигиени- ческие нормы расположения объекта, предполагаемого назначения, особенности его использования, воздействия на окружающую среду.
В том «ИРД», применительно к строительству волоконно-оптической сети доступа, включаются:
утвержденное ТЗ на проектирование;
лицензии на предоставление услуг связи;
технические условия на прокладку кабелей, размещение оборудование и т. п.;
документы (сертификаты и декларации) о соответствии применяемых средств связи установленным требованиям в области связи;
документ, подтверждающий возможность осуществления проектной деятельности (допуск СРО).
Допуск СРО. Обязательным условием для существования компаний строительной или проектировочной направленности является наличие соответствующего разрешения. На сегодняшний день этим разрешением является допуск, выданный саморегулируемыми организациями.
Саморегулирование в области архитектурно-строительного проектирования (проектной деятельности) введено в Российской Федерации
с 1 января 2009 г. взамен проектных лицензий. Это, в свою очередь, означает, что для проектирования зданий и сооружений в Российской Федерации проектным организациям необходимо вступить (стать членами) саморегулируемой организации (СРО).
Саморегулируемая организация в области архитектурно-строительного проектирования в соответствии с Градостроительным кодексом РФ – это некоммерческая организация, сведения о которой внесены в государственный
РД 45.156-2000 Состав исполнительной документации на законченные строительством линейные сооружения магистральных и внутризоновых ВОЛП
МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СВЯЗИ И ИНФОРМАТИЗАЦИИ
РУКОВОДЯЩИЙ ДОКУМЕНТ ОТРАСЛИ
СОСТАВ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ НА
ЗАКОНЧЕННЫЕ СТРОИТЕЛЬСТВОМ ЛИНЕЙНЫЕ
И ВНУТРИЗОНОВЫХ ВОЛп
РД 45.156-2000
«ЦНТИ «ИНФОРМСВЯЗЬ»
Москва – 2000
Предисловие
1. РАЗРАБОТАН: АОЗТ « Межгорсвязьстрой» совместно с ОАО «Ростелеком» и ГЦУ ОАО «Ростелеком»
ВНЕСЕН: Департаментом электросвязи Министерства Российской Федерации по связи и информатизации
2. УТВЕРЖДЕН: Министерством Российской Федерации по связи и информатизации 19.06.2000
3. ВВЕДЕН В ДЕЙСТВИЕ: Письмом Министерства Российской Федерации по связи и информатизации от 22.06.2000 № 3636
Паспорт трассы
2.Титульный лист паспорта трассы
3. Скелетная схема ВОЛП и основные данные цепей кабеля
4.Схема размещения строительных длин и смонтированных муфт между оконечными пунктами ВОЛП
5.Скелетные схемы размещения строительных длин и смонтированных муфт на участках регенерации
6.Схемы распределения ОВ на кассете разветвительной муфты
7.Схемы расшивки кабеля на оптических стойках в пунктах
8.Схемы расшивки кабеля на оптических стойках на участках
9.Планы ввода кабелей в ОП
10.Схема заземления бронепокровов ВОК в шахтах ОП
11.Планы ввода кабелей в НРП с привязкой контуров заземлений
12.Планы размещения оборудования и стоек аппаратуры в пунктах
13.Монтажные схемы участков регенерации
14.Ведомость проложенных строительных длин ВОК
15.Откорректированные после прокладки кабеля рабочие чертежи проектной документации, уличные чертежи и планшеты
16.Картограммы глубины залегания кабеля и сигнально-предупредительной ленты по участкам
Паспорт трассы электрический.
1. Опись документов
2. Титульный лист электрического паспорта трассы
3. Технические данные и особенности конструкции проложенного ВОК (с эскизом поперечногосечения)
4. Схема размещения на магистрали строительных длин кабеля и смонтированных муфт
5. Протоколы монтажа муфт
6. Протоколы монтажа оптических кроссов
7. Рефлектограммы двусторонних измерений затухания ОВ на смонтированных участках регенерации
8. Протоколы измерений затухания ОВ смонтированного кабеля на участках регенерации
9. Протоколы измерения сопротивления изоляции внешней полиэтиленовой оболочки ВОК (бронепокровы-«земля») на смонтированных участках регенерации
10. Протоколы измерения переходного сопротивления грозозащитных тросов по отношению к «земле
Рабочая документация
1. Опись документов
2.Титульный лист рабочей документацией
4. Протоколы входного контроля строительных длин ВОК
5. Отчет по прокладке ВОК
6. Протоколы измерения затухания строительных длин кабеля после прокладки
7. Заводские паспорта оконечного оборудования
8. Акты на скрытые работы
9. Перечень внесенных изменений, отступлений от проектных решений и согласования к ним
10. Справки и реестр от землепользователей, лесхозов, комитетов по охране природы, Госсанэпидемнадзора и других инстанций о выполнении их требований
ПАСПОРТ ТРАССЫ
волп________ (индекс) _________
