Т образное соединение бруса при строительстве дома

При строительстве дома, веранды, любой другой постройки из бруса возникает вопрос: как соединить брусья между собой (перпендикулярно). От прочного соединения зависит прочность постройки.

Есть спец. оборудование, которое помогает точно выполнить пазы и шипы. Но такое оборудование используется лишь на крупных предприятиях.

Расскажем, как самостоятельно выполнить соединение бруса в углах.

Чтобы избежать продувания углов нужно выполнить особые формы соединений.

Самый известный – «ласточкин хвост»

Еще называют «сковородень». Способ основан на паз-шип своеобразной трапециевидной формы. Соединение хорошо переносит деформацию древесины. Достигается оптимальная прочность соединений. Делается шаблон для бруса и бензопилой спиливаются элементы.

Есть минусы такого соединения:

В лапу

Косые запилы бруса делает узел статичным. Очень прочное соединение, хотя и сложное как и «ласточкин хвост».

Односторонний паз

Ошибочно считают такое соединение сомнительным в плане прочности. Брус фиксируется не только по одному вектору. Следующий венец прочно скрепляет конструкцию.

Двухсторонний паз

В каждом брусе делается вырубка в четверть дерева. Это более простое соединение. Легче вырезать 2 паза, чем один наполовину.

Соединение встык

Это еще более простое решение. Чтобы соединение было крепким и не расползалось, его фиксируют металлическими или деревянными элементами. Используют металлические уголки со скобами или другим крепежом.

Нагели из арматуры не советуют использовать по причине их рельефной поверхности. Брус может застрять, и будут зазоры. Советуют использовать деревянные нагели из дуба или березы. Мировые эксперты в строительстве рекомендуют деревянные нагели с квадратным сечением.

Минус : как не герметизируй, утепляй щели в углах, они все равно будут промерзать.

Соединение в пол дерева

Это наиболее популярный вид. Дополнительно забивают нагели. Брус хорошо держится в углах и в нем не появляется столько щелей, как в предыдущем варианте.

Угловое соединение – теплый угол

Способ не требует особой сноровки и опыта. Его сделать гораздо проще. Он не требует точности в подгонке. Если возникнут щели, то их нужно заделать уплотнителем.

Пружинный узел «Сила»

Брус постепенно усыхает, дает усадку. При этом всегда образуются щели. Пружинный узел подтягивает верхний брус к нижнему. Зазоры, щели не появляются. Поэтому не требуется конопатить. Возможна лишь небольшая герметизация. Более того, с пружинным узлом работать быстрее и легче.

Стоит такое изобретение от 50 руб. за штуку. Для работы еще нужна дрель с низкими оборотами и насадка.

Источник

Виды соединений бруса

Дома из дерева имеют много преимуществ перед домами из кирпича. Из-за небольшого веса они не требуют больших денежных вложений в строительство фундамента. На постройку уходит меньше времени, так как сборка сруба похожа на работу с конструктором.

От качества и типа соединений бруса зависит долговечность строения, его теплоизоляционные свойства и способность справляться с деформациями. За десятки лет в мире появилось несколько основных технологий, применяемых для строительства деревянных домов из бруса. Все они отличаются видами соединений.

Рассмотрим подробнее наиболее распространенные варианты.

Угловое соединение

Различают соединение с остатком и без него. В первом случае концы сруба будут на небольшое расстояние выступать за стену. Такой способ более трудоемкий, но он имеет два главных преимущества:

Для соединения с остатком необходимо выпиливать специальные пазы, которые могут быть различными по форме. Изготовление замковых пазов требует большого профессионализма, но оно стоит того, так как построенный деревянный дом будет прочным и долговечным. Мы не рекомендуем выполнять эту работу своими руками, если у вас нет опыта.

Соединение встык

В данном случае один брус крепится к другому при помощи торца. Такие торцы обязательно должны иметь угол 90 градусов, чтобы исключить образование больших щелей. Однако на практике это слишком сложно и стыки не получаются достаточно герметичными.

Поэтому соединение встык не сильно подходит для строительства бань, где требуется большой акцент на теплоизоляционные свойства постройки.

Для фиксации бруса используют специальные пластины и гвозди. Также возможно использование скоб вместо гвоздей. Соединение встык позволяет быстро построить дом из бруса, однако возможны большие теплопотери.

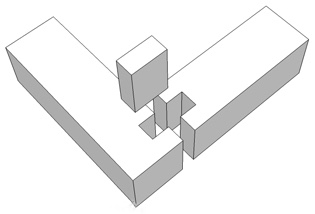

Использование шпонок

Данный способ — отличное решение для прочного соединения бруса. В этом случае используются клинья, также называемые шпонками или нагелями. Они изготавливаются из твердых пород дерева, например из осины.

Клинья гарантируют плотность соединений и позволяют построить теплый дом, который справится с любыми морозами. Форма шпонок может быть различной: в виде призмы, прямоугольника, «ласточкиного хвоста» и т. д.

Предварительно изготавливают соответствующие по форме пазы, в которые будут вставляться шпонки. Этот способ соединения бруса под силу только профессионалам с большим опытом. Самостоятельно выполнять эту работу крайне не рекомендуется.

Монтаж в полдерева

В этом случае брус наполовину пропиливают по ширине. Одновременно с этим изготавливают отверстия под шпонки. С их помощью конструкция получается надежной, способной справляться с большими нагрузками. Нагели должны иметь соответствующую длину.

Важно максимально точно вырубить концы бруса, чтобы соединение было наиболее плотным.

В некоторых случаях практикуется не прямая, а косая вырубка, но она требует большого опыта в строительстве деревянных домов.

Соединение бруса в полдерева идеально подходит для строительства жилых домов. При этом важно качественно утеплить стыки, чтобы жилье было теплым.

Соединение в «коренной шип»

Чтобы деревянный дом был качественным, соединением в «коренной шип» должен заниматься опытный плотник. Для утепления следует использовать материал из льна и джута.

«Ласточкин хвост»

Этот вариант соединения бруса очень похож на «коренной шип» с той лишь разницей, что на торцах бруса выпиливаются пазы и шипы в виде трапециевидной формы. В результате получается плотное и герметичное соединение. «Ласточкин хвост» можно применять не только для угловых, но и для Т-образных соединений.

Данная технология широко применяется в строительстве деревянных загородных домов. Углы следует утеплять джутовым волокном.

Наращивание бруса по длине

Чтобы нарастить брус по длине, используют различные виды продольных соединений. Для этих целей вполне подойдут следующие варианты: в «коренной шип», в полдерева, в шип с нагелем.

Предварительно на торцах бруса необходимо выпилить соответствующие пазы. За счет использования шпонок, получается прочное соединение. Сам процесс очень похож на технологию стыковки бруса в углах. Хороших результатов можно добиться, удлиняя брус при помощи коренного шипа трапециевидной формы.

Независимо от выбранного вида соединения бруса, работу должны выполнять профессионалы. Это связано со многими нюансами, о которых вряд ли можно прочитать даже в самых подробных инструкциях и учебниках.

По любым вопросам, связанным со строительством домов из бруса, вы можете обратиться в компанию «Русские Усадебные Традиции». Мы имеем большой опыт в этой сфере и знаем, какой вид соединения подходит в той или иной ситуации. С нами вы избежите ошибок и сможете построить теплый и долговечный дом.

Источник

Какое соединение бруса в углах лучше?

Коснёмся вопроса не очевидного, но предельно важного для тех, кто только собирается строить деревянный дом или баню — соединения бруса в углах.

В статье дадим краткий обзор со схемами популярных типов соединения, использующихся сегодня в массовом строителсьве, пройдёмся по преимуществам и недостаткам, а главно — ответим на вопрос, какое брусовое соединение мы считаем лучшим и рекомендуем выбрать клиентам СК Смирнов.

Сразу скажу, что тексты для блога пишет человек, имеющий непосредственное отношение к производству бруса и стройке — поэтому оценочное мнение будет основываться на личном опыте.

Виды соединения бруса

Есть такие типы угловых соединений как «с остатком» и «без остатка». Имеется в виду наличие или отсутствие выступа части брусины за пределы контуры здания.

Соединения без остатка

В плане расхода материала оптимальный вариант именно делать углы без остатка. А зачастую при строительстве маленького дачного дома или бани можно избежать соединения по длине бруса — стандартная брусина имеет длину 6 метров. Плюс вода не затекает в узел, да и обшить сайдингом или вагонкой проще. Но вот сделать так, чтобы угол, собранный без остатка, не продувался, это надо очень хорошо постараться.

Тот самый «тёплый» угол, на котором крупными буквами написано на каждом строительном сайте. Обычно преподносится как невероятное преимущество, однако по факту — моральный минимум каждой бригады собирать срубы в этот самый тёплый угол в коренной шип. Мы его называем — крепкий угол.

Вполдерева вставной шип

Ласточкин хвост (в лапу)

Ласточкин хвост или в лапу — дедовский метод брусового соединения углов в избах. Используется редко, потому что не так прост в изготовлении, как может показаться.

О нём подробнее расскажем ниже.

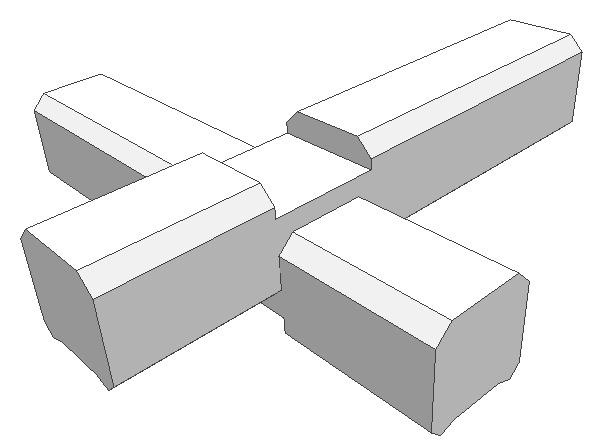

Угловые соединения бруса с остатком (в обло)

Классификация соединений, в которых брус, проходя через узел, выходит снаружи. При помощи таких узлов стоят те самые красивые русские избы. Но и расход материала значительно больше — сами выпуски обычно составляют 20-25 см. Да и часто замалчивают то, что в такие углы часто затекает вода, что грозит гниением. Ну и с наружной отделкой сруба с остатком могут возникнуть.. хмм.. определнные проблемы.

Метод соединения угла	Описание	Преимущества	Недостатки

Этот список далеко не исчерпывающий. Человечество придумало ещё множество методов соединений углов в домах и банях: в охлоп, в седло, прямая и косая лапа, норвежская и канадские типы ручной рубки. Ну, в общем, в каждой крупной деревне, по-хорошему, строили дома так, как учили деды — везде имелись свои хирости и нюансы, но едва ли это имеет значение для современного массового малоэтажного строительства. Так что ближе к делу.

Как стыкуют углы в современных деревянных домах?

Вы знаете, по-разному. В зависимости от ценового сегмента, в котором работает компания. Так наши «любимые» пестовские бригады особо не мудрствуют и времени на оттачивание технологий шип-паз не тратят — строят встык: быстро и дёшево. Ну да, заказчик потом замучается щели в два пальца толщиной конопатить, разорится на отоплении и углы в его доме покроются плесенью, но кому какое дело. Хотел дёшево — получил дёшево.

А если хотите наглядную разницу, то вот реальные фото — угол встык во время сборки сруба и через некоторое время после строительства. И это ещё не самый печальный случай:

Считаем, что для строительства дома, даже дачи, этот вариант не подходит. Избегайте бригад, которые будут вас убеждать, мол, «десять лет так строим — никто не жаловался». Поверьте — жаловался каждый первый.

Если говорить о самом популярном угловом соединении, то это, конечно, тёплый угол. Ну, в смысле, строители его преподносят как тёплый. По факту, он не обеспечивает гермитичность угла и не справляется с мостиками холода. Несмотря на утепление, профилированный брус при рубке в «тёплый» угол не получится сделать герметичным. Из-за скошенных фасок профиля получаются сквозные дыры, к сожалению. Те, кто дочитают до конца, увидят видео, где я прямо на кусках бруса показываю, почему получаются дыры.

Но подчеркну — такой вариант, конечно, в тысячу раз лучше, чем простая стыковка (сами его используем, но в сочетании со сверлением):

Те компании, которые работают на более требовательных клиентов, используют более сложные узлы. Например, ласточкин хвост. Мы только начинаем осваивать это направление, но уже можно сказать — да, так строить гораздо сложнее, дольше, накладнее, но и качество не сравнится с более дешевыми методами соединения углов в постройках из бруса. Именно этот угол имеет смысл назвать по-настоящему тёплым.

Секрет ласточкина хвоста в том, что в этом углу наклон спила бруса делается по всем плоскостям — со всех сторон он имсеет форму конуса. Благодаря этому просто под действием силы тяжести брус зажимает сам себя, образуя прочное герметичное соединение.

Один из самых популярных угловых соединений брусовых домов и бань в русском стиле является сборка в чашу. Как уже говорилось выше, этот вариант дороже, чем ласточкин хвост, тёплый угол и встык. Дело в дополнительном расходе материала на выносы и в том, что чашу можно срубить только из сухого или клееного профилированного бруса. Но если вы за ценой не постоите, то имеет смысл присмотреться к такому варианту (на фото наш объект):

А для тех, кто может позволить себе хоромы, рынок предлагает старую добрую ручную канадскую рубку. По сути, это та же чаша, но из мощного бревна сухостойной сосны (например). Тёплый, мощный, красивый и долговечный сруб, который стоит кругленькую сумму денег (на фото тоже наша работа):

Оптимальное соединение угла в срубе из бруса: какое лучше выбрать?

Время от времени пишут комментарии с вопросами, мол, «А вы-то какой угол посоветуете?» или «А свой дом как построили бы?». Отвечаю: мой дом построен в стандартный тёплый угол (сухой брус кедра).

Фото на этапе сборки сруба:

По окончанию строительства:

Больше фотографий найдёте в этом фотоотчёте в галерее.

Сейчас прошло уже почти 4 года, как закончилось строительство. В целом я очень доволен состоянием углов, но мне пришлось изрядно попотеть, тобы как следует их законопатить. И если бы я сейчас стоял перед выбором, то, пожалуй, остановился бы на соединение ласточкин хвост. Именно этот вариант я считаю идеальным по соотношению качества и стоимости. Можно было бы ещё рассмотреть «в чашу» — очень нравится, как выглядит. Узел надёжный и прочный, но как защитить его от влаги — не знаю.

В СК Смирнов мы только в 2020 году стали применять эту технологию как дополнительную услугу, и пока очень довольны. Посмотрим, будет ли она пользоваться популярностью у клиентов. Возможно, со временем мы совсем откажемся от тёплого угла в пользу ласточкина хвоста. На фото ниже брус 90х140 — собираем перевозную баню. Но в идеале лучше взять для этого соединения брус 150х150.

Чтобы наглядно показать преимущества и недостатки разных типов соединений углов в домах и банях, прямо на производстве сняли видео, где на кусках бурса демонстрируем и комментируем:

Если у вас остались вопросы, пожалуйста, пишите в комментариях — мы ответим на абсолютно каждый.

С уважением,
строительная компания «Смирнов»
