11.Технология строительства асфальтобетонных покрытий и оснований.
Технология: 1) подвозка а/б смеси осуществляется автосамосвалом, ограничивается дальность перевозки, кузов подогревают отработанным газом и укрывают брезентом; 2) укладка абс осуществляется а/у-ом, автогрейдером, вручную, 3) укатка.
Толщина слоя для а/б смесей д.б. на 10-15 % больше проектной если уладка а/у-ом, на 60-70% больше если укладка автогрейдером или вручную. Поперечное сопряжение полос д.б. перпендикулярно оси а/д. в конце смены укл-ют упорную доску на всю толщину слоя или закатывают слой а/б. потом а/б в этом месте обрубается по шнуру, разогревается, смазывается битумом и работа продолжается.
А/б смесь выгружается в бункер асфальтоукладчика, шнек распределяет смесь по ширине укладки. За шнеком расположен трамбующий брус с пассивно выгибающей плитой или виброплитой. Скорость движения а/укладчика 2-3 м/мин.
Уплотнение осуществляется катками на пневмошинах или гладковальцовыми. На один а/у приходится не менее 3 катков (легкий, средний, тяжелый).
12.Классификация и конструкция цементобетонных покрытий.
Ц/б покрытия классифицируют по технологии стр-ва: 1 монолитные, 2 сборные из готовых плит, 3 сборно-монолитные. По числу слоёв: однослойные и двух. По наличию арматуры: армированные или неармированные. По виду бетона: тяжёлые и лёгкие. По напряжённому состоянию: обычные и предварительно напряжённые. По способу уплотнения: вирированные, трамбованные, литые, укатываемый тощий бетон. Ц/б покрытие устр-ся на дорогах 1, 2 категориях и по ТЭО на 3 категории. Если для стр-ва предполагается использование комплекта на рельсформах, то обязательно устр-ют выравнивающий слой, он необходим для уменьшения сил трения при перемещении покрытия по основанию, при изменении t он выравнивает неровности основания. Выравнивающим слоем м служить чёрный песок или необработанный песок толщиной 5 см. если используется комплект со скользящей опалубкой, то устр-ся ц/гр основание, выравнивающий слой не делается. Для уменьшения величины напряжений возникающих при сезонных и суточных изменениях t воздуха в ц/б покрытии устр-ют темпер швы: 1) швы расширения (поперечные); 2) швы сжатия (поперечные); 3) продольные швы сжатия; 4) рабочие швы.

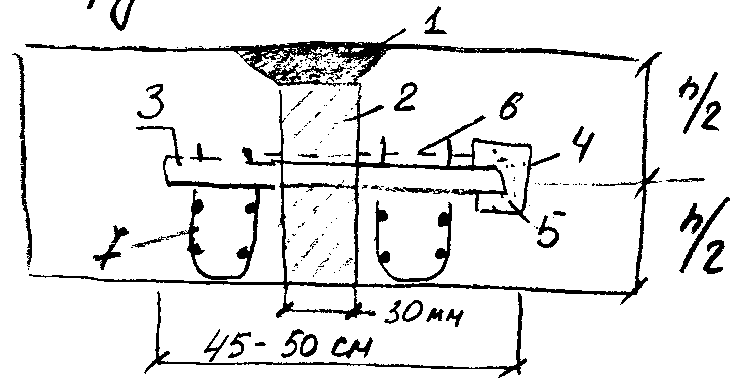

Шов расширения обеспечивает возможность t-го удлинения плит ц/б покрытий при t большей t укладки смеси. Швы расширения устр-ют в местах подхода к мостам, путепроводам, в местах в пересечения а/д. В швах расширения покрытие разрезают по всей ширине и на всю толщину слоя
1-герметик, 2-закладная доска, 3-штырь (d=25мм), 4-полиэтиленовый колпачок, 5-опилки, 6-обмазка штыря битумом на 2/3 его длины, 7-каркасная корзина из арматуры.

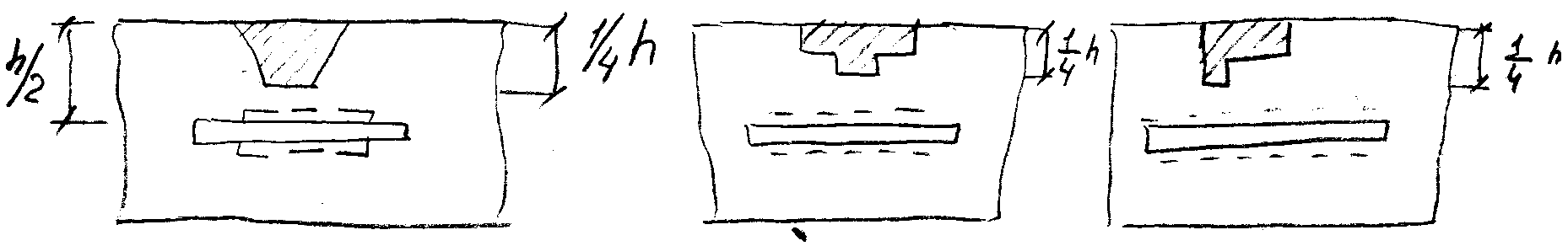

Продольный шов сжатия (коробления) уменьшает возможность появления продольных трещин, устраивается на покрытиях шириной > 4,5 м. Диаметр – 16 мм, длина 75 см.

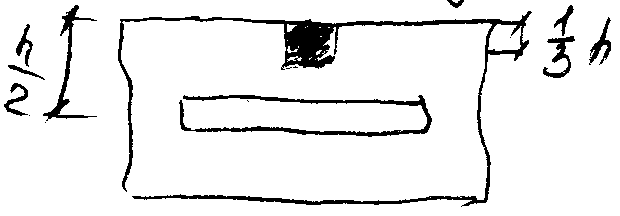

Рабочие швы устраиваются в конце смены или при вынужденных остановках в работе. Его конструкция аналогична шву коробления.

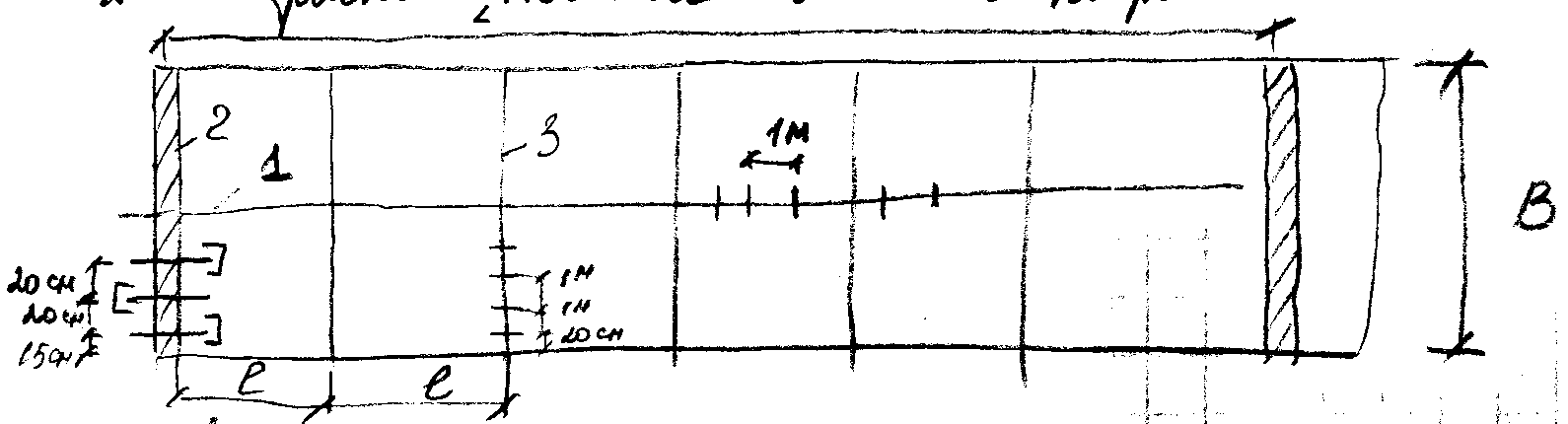

1-продольный шов сжатия, 2-поперечный шов расширения, 3-поперечный шов сжатия, L-расстояние между швами расширения, зависит от t, h слоя, и наличия армирования покрытия, расстояния приводятся в типовом проекте, l-расстояние между швами сжатия, зависит от h слоя и климатических условий.
При использовании скользящей опалубки при h слоя 22-24 см штыри в швах сжатия можно не использовать, а так же при t=10-25С, при h слоя 22-24, и наличии основания из ц/гр швы расширения допускается не делать
Покрытия из асфальтобетона — состав и технология
Асфальтобетонное покрытие — уплотненный слой искусственного строительного материала, состоящего из минерального порошка, заполнителей и битумного вяжущего. Смесь обладает ценными свойствами, которые нашли применение в прокладке дорог, устройстве взлетных полос, пешеходных коммуникаций, объектов ландшафтной архитектуры.
История асфальтобетонных покрытий уходит корнями в глубокое прошлое. Американские инки строили великолепные дороги из камней, проливая стыки природным битумом. Нововведение попало в Европу гораздо позже. На смену каменной и деревянной брусчатке появился асфальтобетон. Сегодня это наиболее распространенный материал для строительства дорог.
Виды и применение
ГОСТ 9128-2013 классифицирует асфальтобетоны на несколько видов в зависимости от минерального заполнителя:
Смеси изготавливают горячим или холодным способом. В первом случае используют вязкий или жидкий битум, а температура укладки составляет 110° и выше. Для холодного асфальтобетона применяют только жидкое вяжущее. Укладывают покрытие при температуре от 5°С.
В зависимости от характеристик компонентов различают следующие виды асфальтобетонных смесей:
Плотные щебеночные или гравийные составы соответствуют следующим типам асфальтобетонных смесей:
Типы Г и Д содержат только песок из отсевов дробления или природного происхождения, щебня в них нет.
Для повышения прочности и улучшения связующих свойств между компонентами добавляют целлюлозные стабилизаторы. Полученный материал называют щебеночно-мастичным асфальтобетоном (ЩМА). Для его изготовления используют плотные горные породы кубовидной формы, которые образуют крепкий каркас. Благодаря стойкости к деформациям ЩМА применяют для строительства дорог с большой загруженностью.
Еще одна разновидность покрытий на органическом вяжущем — цветной асфальтобетон. При изготовлении состав подкрашивают пигментами. Используют осветленный битум, мраморную или кирпичную крошку, щебень из кварцита или гранита.
Цветным асфальтобетонным покрытием выделяют велосипедные или пешеходные дорожки, покрывают спортивные и детские площадки, оформляют ландшафты.
Состав и технические характеристики
Состав асфальтобетона многокомпонентный. Его подбирают и рассчитывают исходя из условий работы покрытия, а также доступных местных материалов.
Компоненты
На 30-60% асфальтобетонная смесь состоит из щебня или гравия, который получают при разработке месторождений осадочных или вулканических пород, из отходов металлургии. Свойства покрытия во многом зависят от физических характеристик и формы этого крупного заполнителя.
Песок — обязательный компонент асфальтобетона. Он заполняет пустоты между камнями, делая смесь более однородной и плотной. Содержание зерен ограничивают, так как излишек ухудшает износостойкость покрытия. Помимо сыпучего материала природного происхождения используют отсев дробления щебня или осадочных пород, молотый шлак.
Минеральный порошок составляет до 20% массы асфальтобетонной смеси. Это измельченные до состояния пыли осадочные или доломитовые породы, отходы промышленности, зольные шлаки ТЭС. Их применяют в неактивированном или активированном виде. При этом увеличивается водонепроницаемость, прочность и плотность асфальтобетона.
Марку битума подбирают исходя из климатической зоны и нормативной нагрузки на дорожное полотно. Расход продукта переработки нефти составляет 25-90 кг на тонну асфальтобетонной смеси и зависит от пористости заполнителей и режима укладки. Для улучшения эксплуатационных свойств битум модифицируют добавками, содержащими резиновую крошку, вторичный полиэтилен, гашеную известь и адгезионную композицию.
Основные технические характеристики
В зависимости от свойств и применяемого сырья ГОСТ выделяет 3 марки асфальтобетона:
Основные физико-механические свойства асфальтобетонных смесей определяются маркой, режимом укладки и температурой при проведении испытаний:
Важнейшим показателем является коэффициент уплотнения покрытия из асфальтобетона, характеризующий качество укладки. Его определяют опытным путем. По нормативам величина для холодных составов не должна быть менее 0,96, для горячих — 0,99.
Для измерения коэффициента уплотнения смеси в покрытии вырубают керны, высушивают и находят фактический удельный вес асфальтобетона. После нагрева образцы измельчают, подвергают обработке под давлением. Искомый параметр определяют как отношение реальной плотности к стандартной, полученной в результате испытаний.
Для расчета расхода асфальтобетона на 1 м² покрытия пользуются опытными показателями на 1 см высоты:
Чем отличается асфальт от асфальтобетона?
Асфальтобетонная смесь — искусственный материал, который получают смешиванием твердых ингредиентов с нефтяным дорожным битумом.
Природный асфальт образуется в процессе загустевания и окисления нефти, выступившей на поверхность земли в виде пластовых залежей, отдельных жил или озер.
Слово «асфальт» в переводе с древнегреческого обозначает горную смолу. Это легкоплавкое вещество черного цвета. Излом раковистый, матовый или блестящий. Содержит до 70% нефтяного битума.
Крупнейшие источники природного асфальта — Мертвое море в Израиле, озеро Пич-Лейк в Тринидаде. Древние сирийцы добывали твердый битум, всплывавший на поверхность огромными глыбами, вес которых достигал 1000 кг.
Горную смолу применяли для гидроизоляции кораблей, стен хижин, полов зернохранилищ, а также изготовления красок или лаков. В Древнем Египте вещество использовали для бальзамирования умерших.
Запасы природного асфальта ограничены. Из высококачественного сырья изготавливают живописные краски, лакокрасочную продукцию. В дорожном строительстве при устройстве асфальтобетонного поверхностного покрытия замещают часть жидкого битума твердым. При этом значительно повышается стойкость к воздействию шипованных автопокрышек.
Технология устройства
Асфальтобетонная смесь может быть качественной, но если при укладке не соблюдались технология, покрытие быстро выйдет из строя. При выполнении каждого этапа производства работ нужно соблюдать четкие правила, которые устанавливают ГОСТ Р 54401-2011, 9128-2009, СНиП 3.06.03-85.
Подготовка
Мероприятия включают разработку технического проекта, подготовку финансовой сметы. При планировке объект привязывают к рельефу, предусматривая возможность удаления сточных вод, сохранность надземных и подземных коммуникаций.
Перед устройством асфальтобетонного покрытия вырубают большие деревья, снимают верхнюю плодородную почву. Чем выше расчетная нагрузка на дорожное полотно, тем больший объем земляных работ предстоит выполнить, чтобы создать основание с достаточной несущей способностью. Для садовых дорожек и тротуаров высота слоя составляет 10-20 см, для нагруженных трасс — до нескольких метров.
Чтобы под асфальтобетонной дорогой не застаивалась вода, организовывают дренаж. Грунт вывозят за пределы территории, чтобы при размыве избежать засорения дренажной системы.
Устройство подушки
Функция подушки — восприятие сжимающих нагрузок при эксплуатации асфальтобетонных поверхностей. Ее толщина определяется расчетом. Сначала укладывают крупные фракции до 60 мм, затем средние 20-40 мм, сверху песок с обязательной утрамбовкой каждого слоя.
В частном обустройстве для подсыпки используют различный строительный мусор, который значительно экономичнее, чем щебень или гравий. По краям асфальтобетонной дороги укладывают бордюры или другие прочные материалы.
Укладка асфальтобетона
Работы проводят в сухую погоду при температуре не ниже 5°С. В зависимости от вида асфальтобетонных смесей применяют следующие технологии:
Заключение
Устройство дорог из различных типов асфальтобетона позволяет получить прочное и долговечное покрытие. Выбор материала зависит от нагрузки при эксплуатации полотна и климатической зоны. При укладке нужно соблюдать технологию и температурный режим.
ВСН 14-95 Инструкция по строительству дорожных асфальтобетонных покрытий
ИНСТРУКЦИЯ
ПО СТРОИТЕЛЬСТВУ ДОРОЖНЫХ
АСФАЛЬТОБЕТОННЫХ ПОКРЫТИЙ
Инструкция по строительству дорожных асфальтобетонных покрытий разработана к. т. н. В.М. Гольдиным, д. т. н. В.Н. Кононовым (руководитель разработки), М.И. Клейманом, Т.А. Якимчиковой при участии Ю.И. Столярова, к. т. н. В.Д. Фельдмана (Мосстройлицензия).
Инструкция обобщает накопленный за период с 1982 по 1995гг. опыт строительства и эксплуатации городских дорожных одежд с асфальтобетонными покрытиями.
Инструкция составлена с учетом новых строительных норм на проектирование дорожных одежд с асфальтобетонным покрытием и технические условия на литые асфальтобетонные смеси и смеси асфальтобетонные для монолитных дорожных конструкций, разработанных НИИ-Мосстроем, Мосинжпроектом в период 1992-1995гг., а также рекомендаций Мосстройлицензии, направленных на повышение роли и ответственности строителей за качество выполняемых работ.
Инструкция согласована с институтом Мосинжпроект, ОАО Мосинжстрой, ассоциацией «Асфальтинжстрой».
Ведомственные строительные нормы
Инструкция по строительству дорожных асфальтобетонных покрытий
1.0. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И НОРМЫ
Определение и требования, предъявляете к асфальтобетону
Внесены научно-исследовательским институтом московского строительства (НИИМосстрой)
Научно-техническим управлением Департамента строительства
Дата введения в действие
Тип конструкций дорожных одежд с асфальтобетонными покрытиями, область и условия их применения.
1.3. Конструкции дорожной одежды с асфальтобетонным покрытием определяются проектом в зависимости от категории улиц и дорог. Разработка проекта осуществляется с учетом альбома типовых конструкций для г. Москвы и действующих СНиП 13.
1.4. Дорожная одежда и земляное полотно составляют дорожную конструкцию. Она образуется в результате устраиваемых друг за другом снизу вверх отдельных слоев, выполняющих различные функции и соответственно отличающиеся друг от друга по виду и качеству применяемых в них материалов.
Дорожную одежду укладывают на уплотненное и спланированное земляное полотно.
Принципиальные схемы конструкций дорожных одежд с асфальтобетонным покрытием представлены на рис.1.
1.5. Конструкции I и II состоят из монолитной асфальтобетонной плиты (основной слой), укладываемой на технологический щебеночный слой или непосредственно на грунт земляного полотна. Щебеночный слой укладывается по песчаному подстилающему слою. Сверху такая конструкция замыкается слоем износа из асфальтового бетона. Расчет таких конструкций производится по методу, изложенному в ВСН 5-92 «Инструкция по расчету и конструированию дорожных одежд с монолитными асфальтобетонными покрытиями» [18].
1.6. Конструкции III и IV состоят из двух или трехслойного асфальтобетонного покрытия, устраиваемого по основанию из укатываемых бетонных смесей марок от 50 до 300. Бетонное основание укладывается по технологическому слою из щебеночных материалов [19] или из материалов, укрепленных неорганическими вяжущими. Технологический слой укладывается на песчаный подстилающий слой.
1.7. Марку, тип и вид асфальтового бетона рекомендуется принимать в соответствии с табл.1 в зависимости от категории улиц и дорог и от назначения конструктивных слоев.
В асфальтобетонном покрытии на мостах и эстакадах для нижнего слоя применяют только плотный мелкозернистый асфальтобетон типа Б и В. Для верхнего слоя в смесях типа Б используется дробленый песок.
Рис.1. Принципиальные схемы конструкций дорожных одежд с асфальтобетонным покрытием.
Основание (искусственное)
Рекомендуемая область применения асфальтобетонных смесей с учетом принятой классификации улично-дорожной сети г. Москвы
Асфальтобетон (марка, тип) конструктивного слоя
слой износа (верхний слой)
основной (нижний) слой
Технические условия (тип)
Магистральные улицы общегородского значения
Главные магистрали города
Боковые проезды главных магистралей
Местные проезды главных магистралей
Боковые проезды городских магистралей
Местные проезды городских магистралей
Магистральные улицы районного значения
Основные районные улицы
Улицы и дороги местного значения
Жилые улицы, местные дороги,
грузового значения, подъезды к объектам, проезды
1.9. До начала работ по устройству нижнего (подстилающего) слоя должны быть выполнены все работы, предусмотренные проектом:
прокладка подземных коммуникаций, устройство дренажа с засыпками и устройство закрытой водосточной сети и дренажа, вынос, усиление и ремонт существующих подземных коммуникаций, засыпка песчаным грунтом и уплотнение траншей и котлованов, планировка и уплотнение корыта земляного полотна.
1.11. Уплотнение нижнего (подстилающего) слоя следует производить при влажности песка близкой к оптимальной ( W опт), но не более 1,3 W опт, коэффициент уплотнения подстилающего слоя должен быть не менее 0,98 [13].
1.13. Для устройства верхнего (технологического) слоя применяются: фракционированный щебень, щебеночные, гравийно-песчаные материалы, обработанные и необработанные органическими вяжущими. В конструкциях с использованием бетонных смесей для устройства верхнего (технологического) слоя применяются песчано-цементные смеси.
Рекомендуемый гранулометрический состав щебеночной и гравийно-песчаной смеси приведен в табл.2.
Рекомендуемый зерновой (гранулометрический) состав минеральной части смесей для устройства верхнего (технологического) слоя основания
Содержание в % зерен минерального материала мельче, мм
1.14. Укладка щебеночной или гравийно-песчаной смеси производится сразу после доставки их на объект. Для исключения расслаивания щебеночной смеси при транспортировании она должна иметь влажность 4-6% по массе. При использовании гравийно-песчаной смеси в ее составе должно быть порядка 2-4% по массе пылеватых и глинистых частиц.
1.15. При применении фракционированного щебня нижний (технологический) слой устраивается по принципу щебеночного основания. В этом случае следует применять щебень из осадочных горных пород следующих фракций: 40-70, 10-20 (25) и 0-10 (15) мм. Марка щебня по дробимости при сжатии (раздавливании) в цилиндре должна быть не ниже 600, а по износу (истиранию) в полочном барабане И-Ш.
1.16. Для устройства верхнего слоя основания применяются укатываемые малощебенистые бетоны, изготовляемые в соответствии с рекомендациями ВСН 16-95 и бетонные смеси по ГОСТ 26633-91.
2.0. ПРАВИЛА ПРОИЗВОДСТВА РАБОТ
Общие положения
2.2. Началу работ по устройству асфальтобетонного покрытия предшествует разработка проекта производства работ или привязка типовой технологической карты к местным условиям производства работ на данном объекте.
В проекте производства работ должны быть представлены:
— генеральный план строящегося или реконструируемого объекта;
— технологическая последовательность выполнения работ (технологическая карта);
схемы движения городского транспорта в период строительства (при наличии движения городского транспорта);
— схемы движения транспорта, подвозящего строительные материалы;
— места установки ограждений;
— места установки светильников (прожекторов) для выполнения работ в вечернее и ночное время;
— места, отведенные для заправки механизмов;
— места стоянки механизмов в нерабочее время;
— календарный график производства работ с указанием сроков, объема работ, подлежащих ежедневному выполнению, и потребного количества механизмов;
— пояснительная записка, в которой обосновывается организация и технология работ, указываются мероприятия по обеспечению безопасных условий производства работ, подробно излагаются особые условия объекта.
Проекты производства работ по строительству технически несложных объектов могут состоять из календарного плана производства работ, стройгенплана и краткой пояснительной записки.
Технология приготовления смесей
2.3. Асфальтобетонные смеси приготовляют в серийно выпускаемых стационарных асфальтобетонных установках, оборудованных смесителями принудительного перемешивания.
Принципиальная схема технологического процесса приготовления асфальтобетонных смесей представлена на рис.2.
2.4. Продолжительность перемешивания смесей устанавливают в зависимости от вида смесей с учетом технических характеристик используемой смесительной установки. Перемешивание должно обеспечивать равномерное распределение всех компонентов смеси и полное обволакивание битумом минеральных зерен.
2.5. Битум с добавлением ПАВ, полимеров, разжижителей или структурообразующих компонентов следует перемешивать до получения однородной смеси в отдельной емкости, оборудованной паро- электро- или маслопрогревом.
Битум с добавкой перекачивают в расходную емкость и доводят до рабочей температуры.
Температура смесей различных типов и видов при выгрузке из мешалки должна приниматься по нормам, указанным в соответствующих технических условиях 8.
Устройство асфальтобетонных покрытий
Подготовительные работы
2.7. Устройство асфальтобетонного покрытия производят только после приемки нижнего и верхнего слоев основания, а также установки бортового камня, что оформляется актом на скрытые работы, и после проведения подготовительных работ. Подготовительные работы включают:
при новом строительстве:
— геодезическую разбивку с установкой контрольных «маяков» и выноской отметок на бортовой камень (верх маяка или отметка должны соответствовать верху покрытия после уплотнения). Нанесение отметок по борту производится намелованным шнуром. Асфальтобетонные или деревянные «маяки» устанавливаются по визиркам вдоль дороги на бетонном основании или технологическом слое или уплотненном нижнем слое;
— проверку соответствия высотных отметок крышек колодцев требованиям проекта и исправление в случае несоответствия.
при ремонте асфальтобетонного покрытия:
— очистку основания от пыли, грязи поливомоечными машинами или сжатым воздухом; просушку влажного основания, при этом особое внимание должно уделяться очистке лотка проезжей части;
— смазку битумной эмульсией вертикального края ранее уложенных полос асфальтобетона, люков колодцев, трамвайных путей, рельсов и других выступающих элементов на покрытии;
— допускается исправление существующего асфальтобетонного покрытия на месте путем его разогрева, выравнивания и повторного использования. Для этой цели могут использоваться механизмы типа репейверов или ремиксеров;
2.8. Для составления технологической схемы потока, являющейся основной частью технологической карты, предварительно устанавливают потребное количество асфальтоукладчиков и катков, порядок движения асфальтоукладчиков, длину полосы укладки, направление движения потока.
При этом следует руководствоваться следующими положениями:
— устройство слоев износа (верхних слоев) покрытия должно производиться, как правило, одновременно таким количеством асфальтоукладчиков, суммарная ширина которых равнялась ширине проезжей части;
— при продольном уклоне более 30 ‰ асфальтобетонная смесь должна укладываться снизу вверх (от нижней точки уклона к верхней).
2.9. Для укладки асфальтобетонной смеси должны быть созданы механизированные звенья в составе: асфальтоукладчиков, самоходных моторных катков, вспомогательных машин и приспособлений.
Рекомендуется применять асфальтоукладчики на пневмоколесном или гусеничном ходу с шириной укладываемой полосы до 7,5 м с автоматической системой, обеспечивающей ровность покрытия заданного поперечного профиля.
2.10. Для составления проектов организации работ и технологических карт при назначении количества асфальтоукладчиков учитывается их производительность, а также необходимое количество асфальтобетонной смеси, выделяемое на данный объект.
Производительность асфальтоукладчиков может быть определена по формуле:
2.11. Для выполнения работ по устройству верхнего или нижнего слоя покрытия на участке работ выделяют сменную захватку при асфальтировании на всю ширину проезжей части. Длина сменной захватки ориентировочно определяется по формуле:
Расход асфальтобетонной смеси
2.12. Длина полосы, укладываемой за один проход, при использовании одного асфальтоукладчика назначается с учетом температуры наружного воздуха, а также возможности одновременного уплотнения двух смежных полос. Возможные пределы изменения этих длин приведены в табл.4.
Для определения длины полосы в пределах сменной захватки можно пользоваться следующей формулой:
Длины полос укладки горячей асфальтобетонной смеси
Длина укладываемой полосы, м
на защищенных от ветра участках
на открытых участках
2.13. Общее число катков устанавливают, исходя из производительности каждого катка, определяемой по формуле:
Производительность определяется по каждому типу катков с учетом проходов, а затем определяется общее количество катков при заданной сменной производительности.
2.15. Бригада укомплектовывается следующими дополнительными механизмами, выполняющими вспомогательные операции: компрессорами с пневмомолотками или лопатками для обрубки краев ранее устроенных полос покрытия и для очистки основания от пыли сжатым воздухом; поливомоечными машинами со щеткой для очистки и промывки основания, а также для обеспечения катков водой для орошения пневматических шин и металлических вальцев; автогудронаторами для доставки и распределения по основанию битумной эмульсии; разогревателями, использующими тепловую энергию инфракрасного излучения для разогрева мест сопряжении полос и исправления дефектных мест.
Кроме того, бригаде выдают следующие основные приборы, приспособления и инвентарь: нивелир и набор визирок для геодезической разбивки и переноса высотных отметок к месту укладки смеси; вибротрамбовки и ручные трамбовки для уплотнения смеси вручную в недоступных для работы катков местах; металлические (из легкого металла) рейки с уровнем, шаблоны для контроля ровности устраиваемого покрытия.
Транспортирование и приемка на объекте асфальтобетонной смеси
а) оборудованных устройствами для подогрева кузовов отходящими газами и устройством по укрытию перевозимой смеси;
в) имеющих конструкцию подвески кузова, которая создавала бы минимальную вибрацию при движении.
2.20. Перед загрузкой смеси стенки приемного бункера должны быть тщательно очищены и смазаны. В случае прилипания смеси к стенкам бункера последняя отделяется от него и перемешивается с горячей смесью, находящейся в бункере. Для обеспечения полного освобождения бункера от смеси предусматривается подъем боковых стенок бункера.
Укладка смеси
2.21. Распределение асфальтобетонной смеси производится асфальтоукладчиками при скорости укладки 2-3 км/час (смеси с содержанием щебня более 40%) и 4-5 км/час (менее 40% щебня). Уплотняющие рабочие органы работают в режиме: частоте оборотов валов трамбующего бруса 1000-1400 об/мин; вала вибратора плиты 2500-3000 об/мин.
В труднодоступных местах при небольших объемах работ допускается укладка смеси вручную.
2.22. Приступая к укладке смеси следует придерживаться следующих правил:
б) установить асфальтоукладчик в исходное положение: плиту установить на край ранее устроенного покрытия или на брус толщиной, соответствующей толщине укладываемого слоя, включить двигатель и приборы разогрева плиты и бункера, установить в рабочее положение следящую систему;
в) отрегулировать уплотняющие и выдвигающие органы асфальтоукладчика не только на максимальный уплотняющий эффект, но и на обеспечение однородной фактуры и ровной поверхности. Для нормальной работы асфальтоукладчиков необходимо, чтобы загрузка шнеков была равномерной, исключающей недостаток асфальтобетонной смеси в зоне работы шнека;
г) установить рабочую скорость асфальтоукладчика в зависимости от вида смеси, ее температуры, толщины слоя и количества поставляемой смеси. Необходимо, чтобы асфальтоукладчик продвигался вперед с постоянной скоростью, без остановок и объем смеси перед уплотняющими органами был бы постоянным;
д) толщину укладываемого слоя в неуплотненном состоянии следует принимать с учетом коэффициента уплотнения, равным 1,20-1,45;
е) ширину полосы укладки с учетом использования уширителей асфальтоукладчика целесообразно назначать кратной ширине проезжей части.
2.23. При использовании двух и более асфальтоукладчиков они должны двигаться уступом с опережением один другого на 10-20 м и с перекрытием смежных полос на 50 мм. Вперед выдвигается укладчик, распределяющий смесь непосредственно у бортового камня в лотке проезжей части. Этот укладчик двигается на расстоянии 100 мм от бортового камня, а образующийся зазор и места, недоступные для механической укладки смеси (колодцы и резкие закругления) заделываются вручную одновременно с работой укладчика. При ручной укладке смесь с лопаты не следует бросать, а укладывать в слой, переворачивая лопату. Движение асфальтоукладчиков должно быть строго прямолинейным.
2.24. В случаях, когда покрытие нельзя устраивать сразу на всю ширину и распределение смеси производится одним асфальтоукладчиком, длина укладываемой полосы устанавливается по п.2.12. Если температура ранее уложенной смежной полосы ниже требуемой, ее край на ширину до 150 мм следует прогреть с помощью линейки-разогревателя, использующей тепловую энергию инфракрасного излучения.
Линейка-разогреватель позволяет разогревать асфальтобетон слоем 30-40 мм за 2-3 мин до температуры 80-100 °С.
2.25. При сопряжении смежных полос линейку-разогреватель перемещают со скоростью, обеспечивающей нагрев асфальтобетона до температуры 70-80 °С по краю ранее уложенной полосы асфальтобетона, который на ширину 100-150 мм не подвергался уплотнению. Вновь устраиваемая полоса соприкасается в этом случае с разогретым краем ранее устроенной полосы, который подвергается уплотнению одновременно с новой полосой.
До начала укладки новой полосы вертикальный край ранее уложенного асфальтобетона смазывается битумной эмульсией. При устройстве новой полосы смесь распределяется толщиной слоя с учетом его уменьшения при уплотнении до толщины ранее устроенной полосы.
2.26. При окончании укладки смеси слой ее клинообразно утончается. При возобновлении работ клинообразная часть слоя обрубается вертикально по рейке или шнуру в направлении, перпендикулярном оси дороги.
Толщина покрытия в местах обрубки должна быть не менее проектной. Для образования качественного поперечного стыка в месте обрубки слоя, вертикальная грань ранее уложенного слоя смазывается битумной эмульсией, и на это место устанавливается плита асфальтоукладчика. Необходимо, чтобы плита перед началом укладки была прогрета обогревающими устройствами или горячей асфальтобетонной смесью.
Другим способом устройства поперечного шва является укладка в поперечном направлении деревянного бруса по толщине равного толщине уплотненного слоя асфальтобетона. Брус может быть укреплен металлическими штырями. Для смягчения толчков от движущегося транспорта перед брусом укладывается клинообразный упор из асфальтобетонной смеси.
2.27. При укладке асфальтобетонных смесей в два и более слоев продольные швы слоев следует смещать на 100-200 мм, причем продольный шов на верхнем слое должен совпадать с осью дороги.
2.28. После перерыва в работе асфальтоукладчик следует устанавливать так, чтобы выглаживающая плита перекрывала край ранее уложенной полосы на 100-150 мм.
2.29. Если в полосе укладки встречаются выступающие крышки колодцев, водоприемные решетки, выглаживающая плита асфальтоукладчика должна быть поднята. Укладку смеси на пропущенном месте следует производить вручную путем добавления смеси, взятой из приемного бункера.
2.30. Обнаруженные дефекты на поверхности покрытия после распределения смеси, особенно в местах примыкания к упорным брусьям, обрабатываются с помощью ручных трамбовок.
Уплотнение смеси
2.31. Уплотнение асфальтобетонной смеси следует начинать при максимально высокой температуре смеси, при которой не образуются деформации в процессе укатки (табл.5).
Ориентировочная температура асфальтобетонной смеси в начале уплотнения
