Строительство кустовых площадок
Сегодня ни одно нефтегазодобывающее предприятие не сможет приступить к работе, не выполнив жесткие экологические требования.
Так прежде чем будет начата нефтедобыча, необходимо подготовить территорию для размещения скважин, шламовых амбаров, различного технологического оборудования и бытовых построек, то есть должна быть построена кустовая площадка согласно требованиям проектной документации.
Этапы строительства кустовых площадок
Проект на строительство кустовых площадок включает в себя несколько этапов. Одним из основных считается первоначальный этап, когда создается качественное основание. Как известно добыча нефти и газа в основном производится в болотистых, нестабильных по структуре почвах. Соответственно, начальным этапом работ считается отсыпка кустовых площадок и дорог ведущих к ним. При этом используется такой строительный материал, как песок, гравий, а также бетон, для обустройства площадки под буровую установку.
Обустройство кустовых площадок
Исходя из количества скважин и расстояния между ними, сооружаются необходимого объема шламовые амбары, и создается нужное количество резервуаров для хранения горюче-смазочных материалов и бурового раствора, то есть производиться обустройство кустовых площадок. Для создания противофильтрационного экрана при обустройстве кустовых площадок используют только высококачественный и надежный материал – геомембрану. Данная пленка, если она сварена специальным аппаратом для сварки, способна создать противофильтрационный экран, который будет отвечать всем экологическим и строительным нормам. Наша компания занимается продажей популярных сварочных аппаратов, которые за годы эксплуатации, зарекомендовали себя с хорошей стороны.
Геомембрана прекрасно работает при низких температурах и не теряет при этом своих физических свойств. Она надежная и долговечная, стойкая к большинству химических реагентов и ультрафиолетовому излучению.
Применение данного полимерного пленочного материала, при правильной технологии сварки специальным оборудованием, гарантирует защиту окружающей среды от последствий добычи нефти или газа.
КУСТОВЫЕ ОСНОВАНИЯ
Строительство буровой установки, монтаж ее на точке бурения скважины задача не простая. Западная Сибирь покрыта многочисленными болотами и реками. Летом болота практически непроходимы для наземного транспорта, а в зимнее время промораживаются не более чем на 20 –30 см из-за высоких теплоизолирующих свойств торфяного слоя. Весной высокие речные паводковые воды подтопляют нефтяные площади. Быстрая изменчивость погоды, неравномерное выпадение осадков и труднодоступность 80-85 % территории – отличительные особенности Западной Сибири.
Эти условия на первых порах значительно осложнили организацию буровых работ в новом нефтяном регионе. Так при освоении Мегионского месторождения основные объемы бурения выполнялись в зимнее время. Все необходимое оборудование завозилось заранее по зимним трассам и после окончания строительства скважин консервировалось до наступления следующего зимнего сезона и ввода трасс в эксплуатацию.
Сезонность в строительстве нефтяных скважин вызвала необходимость разработки и создания на заболоченных и затопляемых участках специальных искусственных сооружений для круглогодичного ведения буровых работ с последующей многолетней эксплуатацией при нефтедобыче. Возрастающие объемы буровых работ и большие затраты ресурсов на строительство искусственных сооружений привели к целесообразности их сочетания с кустовым бурением. Так были созданы кустовые основания.
Высокие темпы и масштабы освоения нефтяных месторождений Западной Сибири выявили ряд научно-технических проблем, решение которых позволило разработать технические средства для проводки наклонно-направленных скважин и контроля их пространственного положения, различные конструкции крупноблочных буровых оснований, специальные буровые установки для строительства кустовых скважин.
Кустовое строительство скважин имеет ряд существенных достоинств. Прежде всего это значительное сокращение материальных и трудовых затрат на строительство и инженерное обустройство кустовых оснований, подъездных путей и трасс, особенно в условиях заболоченных территорий и бездорожья. Кроме того, существенно уменьшаются затраты на промысловое обустройство скважин, сооружение нефтегазосборных сетей, энергоснабжение промысловых объектов, ремонт и эксплуатационно-техническое обслуживание скважин.
Для кустового бурения скважин в Западной Сибири предназначена установка БУ-3000 ЭУК-1М с эшелонным расположением оборудования.

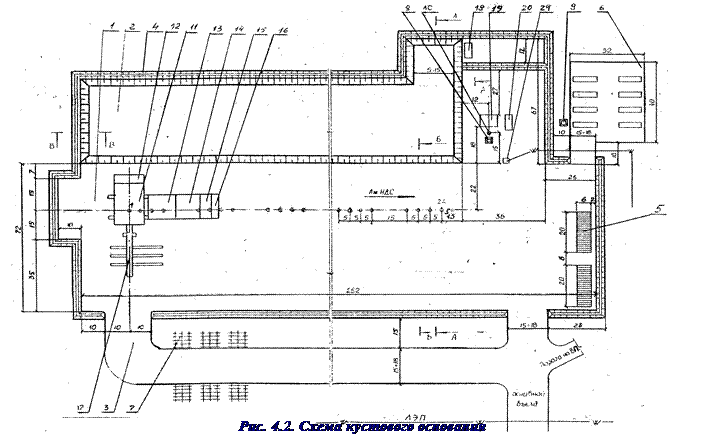

На рис. 4.2. приведена типовая схема кустового основания для Томского региона.
 |
1. Основание кустовое
5. Настил для складирования цемента.
7. Стеллаж для труб.
8. Амбар для стоительства водозаборной скважины
9. Котлован-септик для хозяйственно-бытовых отходов.
10. Водозаборная скважина.
11. Блок вышечно-лебедочный.
12. Блок очистки глинистого раствора.
15. Блок компрессорный.
16. Распределительное устройство КРНБ.
18. Емкость нефтяная.
19. Установка котельная.
20. Емкость водяная.
21. Высоковольтное распределительное устройство (РВУ).
Местоположение кустового основания (КО) намечается:
— за пределами водо-охранной зоны, установленной для каждой конкретной реки или другого водоема, заказников;
— на расстоянии не менее 50 м от линий электропередач;
— на расстоянии не менее 60 м от магистральных нефтепроводов;
— на расстоянии не менее 50 м от внутрипромысловых дорог.
Местоположение КО задается:
— географическими координатами X и Y центра КО;
— дирекционным углом направления движения станка (НДС), который отсчитывается от направления на север по часовой стрелке
В соответствии с «Нормами отвода земель для строительства нефтяных и газовых скважин» СН-459-74 для строительства эксплуатационных нефтяных скважин БУ-3200/200 ЭУК-1М площадь КО определяется:
где А – число скважин на кустовом основании.
Поверхность КО должна выполняться горизонтально. Рабочая площадка для размещения и передвижения буровой установки выполняется с уклоном i = 0,01 в сторону шламового амбара (ША) для обеспечения поверхностного водостока. Допускается уклон рабочей площадки по ходу движения буровой установки в пределах 1 –1,5 мм на 1 м.
По периметру КО выполняется обваловка из глинистого грунта, которая в нижней своей части примыкает к гидроизоляционному слою в основании насыпи и образует вместе с ним гидравлически замкнутое пространство в теле КО. Высота обваловки над рабочей поверхностью КО составляет 0,7 м, ширина бровки по верху – 1м.
Конструкция кустового основания (КО) должна обеспечить нормальные условия для строительства скважин и их дальнейшей эксплуатации, а также изоляцию токсичных отходов бурения от окружающей природной среды (ОПС).
Выбор конструкции КО осуществляется в зависимости от гидрогеологических условий и данных инженерно-геологических изысканий.
Обследование кустовых площадок, расположенных в болотистой местности и в пойменной части месторождений, рекомендуется проводить в летнее время, когда имеются лучшие условия для визуальной оценки характера местности, свойств торфов и переувлажненных грунтов.
Применяемые конструкции КО на нефтепромысловых объектах Западной Сибири подразделяются на следующие виды:
— с торфом в теле насыпи;
— экспериментальные (например, с применением нетканых синтетических материалов).
Наиболее сложное по конструкции лежнево-насыпное КО применяется на болотах. Предусматривается двухслойная укладка лежневого настила. В первом нижнем слое укладывается продольный (по отношению к линии НДС) лежневый настил из бревен вразгон через 1 м. Во втором верхнем слое укладывается сплошной поперечный (по отношению к линии НДС) лежневый настил во весь “хлыст” (рис 4.3.).
Перед строительством КО в зимний период производится предварительное проморажи-вание торфяного основания.
На лежневый настил отсыпается гидроизоляционный слой из глинистого грунта толщиной 0,5 м с последующим уплотнением.
Окончательное земляное полотно кустового основания формируется отсыпкой слоя песка толщиной не менее 0,7 м.
Высота отсыпки насыпи на болотах определяется с учетом кончной осадки торфа под действием веса грунта, бурового оборудования и труб.
Дата добавления: 2014-01-11 ; Просмотров: 3202 ; Нарушение авторских прав?
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Отсыпка, строительство и обустройство кустовых площадок на нефтедобывающих предприятиях
Строительство и обустройство кустовых площадок на нефтедобывающих предприятиях представляет собой работы, связанные с подготовкой территории для размещения групп скважин ( кустов), технологического оборудования, шламовых амбаров, производственных, служебных и бытовых построек и т.п.
Отсыпка основания кустовых площадок
Начальным и основным этапом в строительстве кустовых площадок является создание качественного основания. Так как нефтедобыча происходит в основном на нестабильных, часто болотистых, почвах Севера, то необходима отсыпка и уплотнение технологических площадок и дорог, ведущих к ним. Отсыпка обычно производится с применением грунтов, песка и гравия. Основание под установку буровой вышки бетонируется.
Обустройство кустовых площадок
Выполненные в соответствии с указанными требованиями, резервуары и шламовые амбары должны подвергаться обязательному обвалованию для предотвращения утечки химических веществ при поднятии уровня жидкости выше критической отметки.
Также обвалованию подлежит вся площадь кустового основания по периметру. Такие меры необходимы в целях создания необходимых условий для экологической безопасности ведения работ на нефтяных месторождениях.
Экологические проблемы кустовых площадок
С чем же связаны проблемы загрязнения окружающей среды, возникающие на кустовых площадках? Ответ прост. Кроме отходов бурения, буровых растворов и ГСМ, размещаемых на территории технологических площадок, опасность представляют разливы и утечки нефти, которые происходят из-за повышенных нагрузок на технологические трубопроводы и пропусков в запорной арматуре. При несоблюдении природоохранных мероприятий опасные вещества могут проникать в грунтовые воды. Наибольшая опасность возникает при таянии снегов, когда в результате паводков загрязненные воды попадают в водные объекты и прилегающие территории.
Для предотвращения возникновения аварийных ситуаций необходимо производить гидроизоляцию технологических площадок геомембраной, а также в процессе их эксплуатации проводить ряд важных мероприятий:
Невыполнение природоохранных мероприятий влечет за собой заражение почв, водных объектов, лесных массивов. Если аварийная ситуация все же имеет место, то необходимо проводить очистку водоемов и рекультивацию земель в соответствии с установленными правилами.
Применение геомембраны в качестве гидроизоляционного материала обеспечивает высокий уровень защиты окружающей среды и выводит нефтедобывающее предприятие на новый уровень экологической безопасности.
Компания АНИКОМ является надёжным партнёром с многолетним опытом производства и поставки пленки полиэтиленовой гидроизоляционной светостабилизированной черной ( геомембраны) и аппаратов для сварки полотнищ пленки при конструировании противофильтрационного экрана в шламовых амбарах, резервуарах и на технологических площадках кустового основания.
