Drond2000 › Блог › Тепловизор Flir Новый инструмент в мои Профессиональные дела…
Давно уже начинал искать тепловизор, но из за его цены, создал только статью в блоге, (ровно год моя мечта сбывалась):
Всё по мобильным тепловизорам, и их выбору
www.drive2.ru/b/538785437695607769/

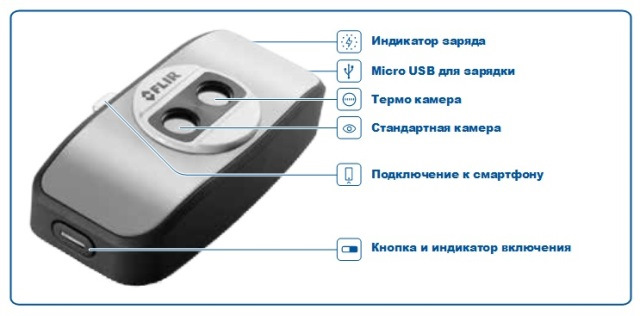

Комплектация тепловизора:
• резиновый защитный чехол
• две резиновые наклейки — демпферы
• кабель для подзарядки
• два micro USB переходника для разворота устройства относительно смартфона
• длинный поясок для крепления защитного чехла на шее
И как появились деньги начал искать в продаже.
На авито и юле, лица из мест не столь отдаленных, и те кто ещё гуляет на свободе, выкидывают объявы о продаже их, по очень низкой цене, 12-16 т.р…и многие хотят его купить в на халяву, и кидают им деньги, что бы те отправили, или не продавали… Это отдельная история, моего недельного поиска.
На данный аппарат есть минимум три программы на Андройд ( на Win тоже есть):
1-Thermal Camera+ for Flir One.
ver.3.0.0.build.20.apk
2-FLIR One.
ver.2.1.28.build.357.apk
3-FLIR Tools. ver.3.8.0.build.122.apk
Есть все в наличии, но фиг знает куда кинуть.
И вот он у меня…

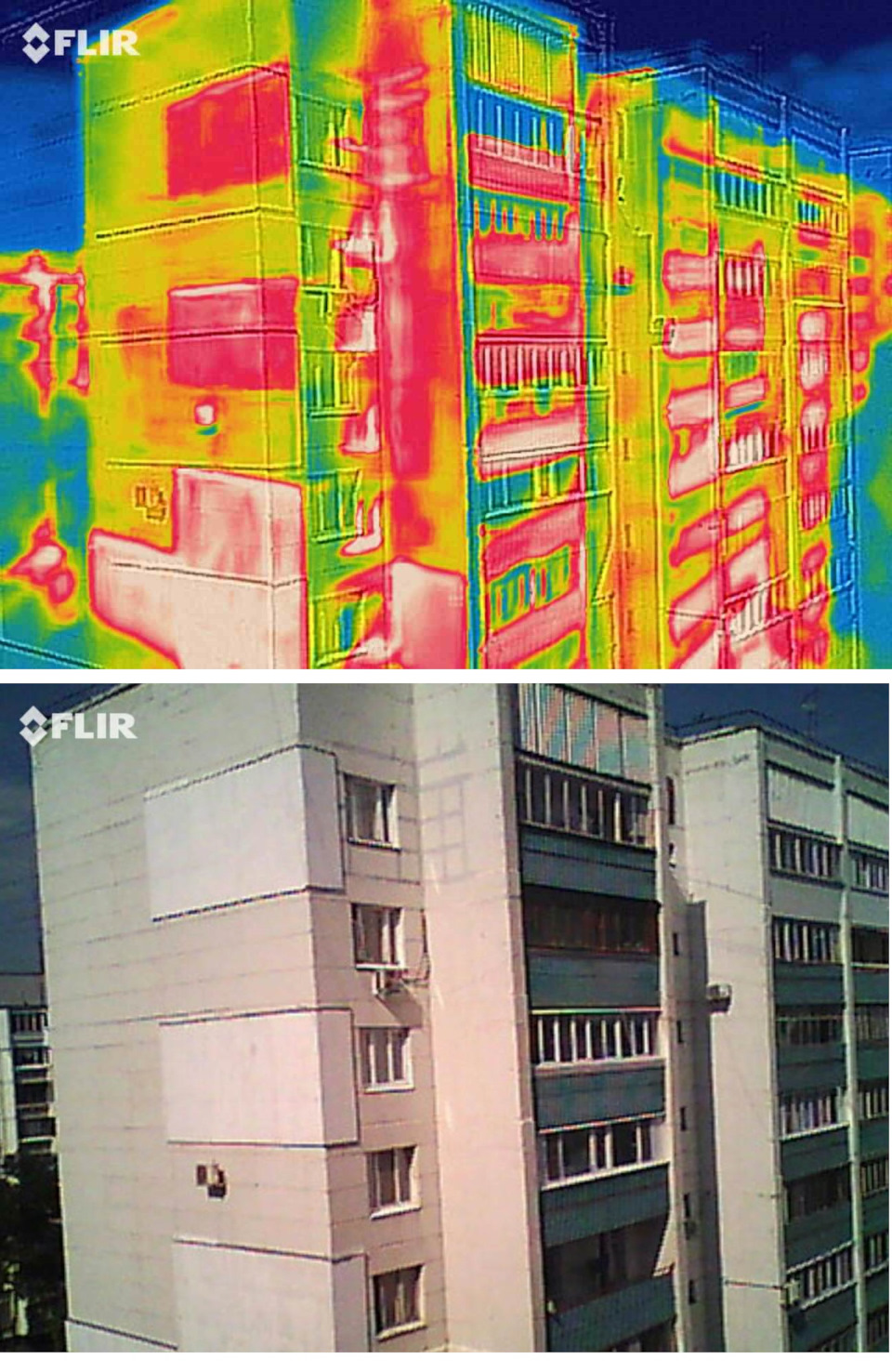

Тесты меня порадовали, только в том, что он не бракован…это было самое главное.
Фото снимал другим телефоном, неудобно, поэтому карявые, фокус непоймал, на яву намного лучше.
И дом стал хрущёвкой из плит)))
Аккумулятор встроенный:
sdl 352054 350mah 3.7v
Мои замеры по корпусу Мах:
4 мм 21(22) мм 57(60) мм
Или так примерно:
402157.
Li-Poly — важно для России, они менее чувствительны к холоду, могут работать до минус 20С.
Литий-ионные — где-то до 0-5С, ниже — быстро садятся.
Стоял у меня:
Lithium-Polimer Battery
Model: CS-FLT100SL
SDL352054 3.7VDC=185mAh/0.68Wh

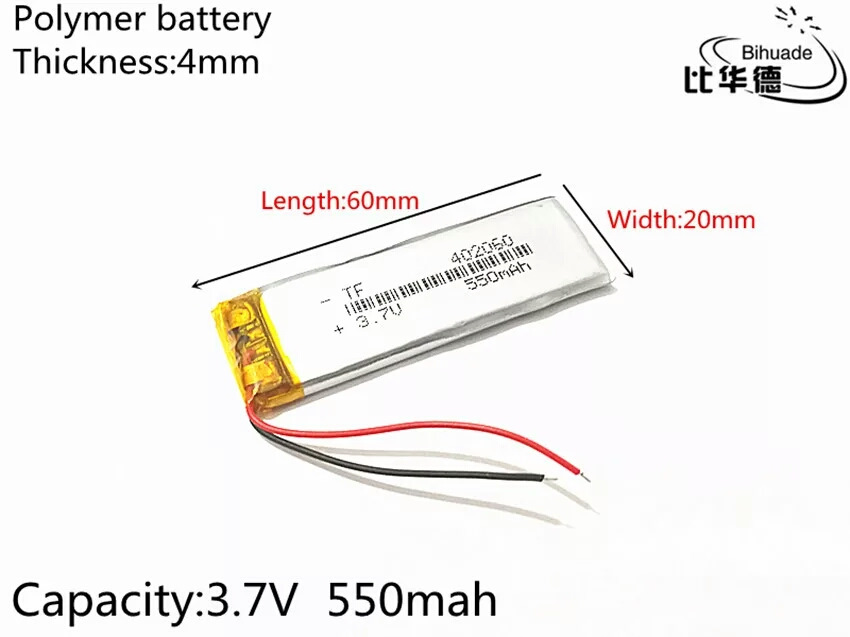

Заказал на Али в Китае два вида:
Литий полимерный.
Цена с доставкой 324 руб.
Размер, модель, 402060.
Заявленная ёмкость: 550мАч 3.7В
И второй:
Литий ионный.
Цена с доставкой 175 руб
Размер, модель: 402050
Заявленная ёмкость: 420мАч 3.7В
