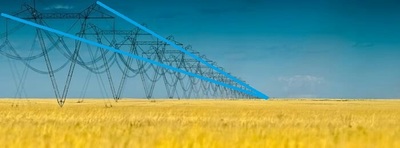

Единственная линия электропередачи 1150 кВ.
Линия «Итат — Барнаул — Экибастуз — Кокшетау — Костанай — Челябинск» построена в основном в 1980—1988 годах. Трасса линии проходит большей частью по территории Казахстана, протяжённость — около 2350 км (длина казахстанского участка составляет 1421 км). По мере развития энергоисточников (мощных ГЭС и ТЭС), увеличения расстояний между энергоисточниками и потребителями, дальности передач электроэнергии и масштабов перетоков мощности возникла задача усиления протяженных связей между районами восточной зоны Единой энергетической системы России. Она решена путём наложения на сети 500 кВ электропередачи 1150 кВ от ТЭС КаТЭКа (Канско-Ачинский топливно-энергетический комплекс) до Урала, то есть создания широтной передачи. Создание электропередачи сверхвысокого напряжения СВН 1150 кВ Сибирь — Казахстан — Урал позволяет наряду с транспортными функциями использовать часовые, месячные и годовые отклонения в балансах мощности по зонам, то есть обеспечивать реализацию системного эффекта. К слову, у нас в домах 220 В, а тут говорят о 1 150 000 В.
В рамках решения этой задачи в 1988 году была введена высоковольтная линия 1150 кВ «Барнаул — Экибастуз — Кокшетау — Костанай — Челябинск» с подстанциями на 1150 кВ в Экибастузе, АТ 2х(3х667) МВА в Кокшетау, АТ (3х667) МВА в Костанае. Данная ЛЭП является единственной в мире линией электропередачи такого класса напряжения, пропускная способность которой достигает 5500 МВт. Она была построена в качестве сверхмощного энергомоста для передачи электроэнергии от Экибастузского энергоузла и электростанций Сибири на промышленно развитый Урал России.
В 1998 году в качестве заключительного этапа создания межсистемного транзита 1150 кВ Сибирь — Казахстан — Урал введена в строй высоковольтная линия 1150 кВ Итат — Барнаул(Алтай) длиной 444,5 км. Сооружение высоковольтной линии 1150 кВ Итат — Барнаул (Алтай) увеличивает возможность передачи избыточной электроэнергии и мощности из Восточной Сибири в дефицитную Западную. При этом пропускная способность увеличивается на 800—1000 МВт.
Трансформаторы на 1150 кВ на российских ПС Челябинская и ПС Алтай (в сторону Экибастуза) не были установлены, участки Экибастуз — Барнаул (Алтай) и Костанай — Челябинск с самого начала работали на напряжении 500 кВ. Казахский участок Экибастуз — Кокшетау — Костанай более двух лет работал на номинальном напряжении, однако потом было принято решение и его переключить на напряжение 500 кВ.
На казахском участке пять из восьми проводов сняты; на российских участках провод сохранен. В негодность пришло уникальное подстанционное оборудование 1150 кВ, изготовленное в 1981—1986 годах. Линия работает на напряжении 500 кВ. Она была задействована после аварии на Саяно-Шушенской ГЭС в 2009 году для компенсации выпадения сибирских мощностей.
Найдены возможные дубликаты
Оборудование-то можно довести до нормальной кондиции, если есть желание. Проблемы с этой линией были более фундаментальные
1) Оказалось что потери на коронирование (не смотря на рекордное расщепление фаз) выше, чем ожидалось, особенно когда был иней, снег.
2) Импеданс линии оказался высоковат, и при загрузке все садилось на параллельную линию 500 кВ с более низким импедансом.
В итоге сейчас бурно развиваются линии постоянного тока, в т.ч. в Китае вон ввели уже на 12 ГВт ЛЭП +-1100 кВ
просто надо передавать энергию беспроводным методом, неудачники
А в чем смысл передавать выпрямленное напрямжение?
Линии постоянного тока проще сделать на ту же мощность по нескольким причинам:
Вообще у меня есть пост про это все https://geektimes.ru/post/288386/
а есть фото стукнутого таким напряжением
А как же количество передаваемой энергии? Там было что-то про корень из 3 из физики, получалось что при прочих равных по переменке можно передать больше энергии. не?
Теперь постоянный ток. Все тоже самое, только мощность будет считаться по разнице напряжений между проводами 2000 * 500 = 1000 мегаватт.
Относительно земли. Ведь опора на потенциале земли, а она ближайшая к проводу, от опоры надо изолироваться. Ну а расчет потенциалов делается исключительно что бы с изоляцией не скосячить, по сути.
Нет, наоборот. Активное сопротивление одинаковое, но на переменке еще есть индуктивное и емкостное сопротивление. Для короткой линии (до 500 км) оно все примерно одинаково, но дальше ЛЭП переменного тока все хуже и хуже себя чувствует.
Ну да, так и получается.
Судьба многих советских мега-проектов такая. Колоссальные материальные ресурсы, умы бросали на выполнение запредельных задач. Только в процессе забывали, зачем всё это.
вот этот абзац гооврит о том что тс сам не понимает о чём пишет
думаю это для понимания, что при такой системе на опоре 12 проводов в общем, а на опоре из поста их будет 24, просто немного не правильно изложено
+ к томуже там скорее всего есть молниезащита и будет 25 проводников
По фото видно что там да провода защиты. Так что 26
Специально поискал видео линии. На нём чётко видно расщепление фаз и 2 грозозащитных провода. https://www.youtube.com/watch?v=SOag6wstwjc
Если коротко, то «у нас как бы самое самое, но оно нихрена не работает. «
А нах оно такое надо? Вон тот изолятор на фото стоит как однушка в Москве. Не типовое оборудование чрезмерно дорого в эксплуатации, а в серию пускать не целесообразно.
Под такой ЛЭП лампа дневного света наверное не плохо будет светить
Насколько я знаю в степях пастухи, уходящие в дальний поход, при ночевке организуют себе освещение с помощью провода и лампочки.
там и трава не плохо может подсвечиваться под росой
ПУЭ переиздали и ЖЗК отменили для новых электроустановок.
Да хоть розовый можно использовать, только это нарушит закон о техническом регулировании в подавляющем большинстве случаев.
Каким числом, если не секрет?
итат не работает уже на 1150
А еще там транспозиционные опоры применяются.
На той линии, вроде, 5 проводников в фазе. Поправьте, если ошибаюсь.
А в России, какие трубы высокие?? У нас, на Каширской ГРЭС две по 250 метров)))
Здрасте! Как раз таки для переброски электроэнергии на большие расстояния и начали развивать высоковольтные линии постоянного тока, ибо дешевле.
Это ничего, это бывает)
«установлена на электрических опорах со средней высотой 45 метров (высота 17 этажного дома)»
Я чет не понимаю в этой строчке или семнадцатиэтажный дом обычно 45 метров? Может семиэтажного?
Блин, ну ты же можешь в простую арифметику? Раздели 45 на свои 7 этажей, видел такие жилые дома? Ну дальше уж сам давай.
в том то и дело что в 7 а не 17
Где мой дом с 7миметровыми потолками.
В Австралии построят крупнейшую в мире солнечную электростанцию мощность в 10 гигаватт
Австралийские инвесторы выделили 20 миллиардов долларов на постройку крупнейшей в мире солнечной электростанции на севере Австралии. Она будет занимать площадь в 12 тыс. гектар (120 кв. км.) и вырабатывать до 10 гигаватт, что будет рекордсменом среди солнечных станций (почти в пять раз больше текущего рекордсмена в Индии), и на шестом месте среди всех электростанций вообще (все в первой пятерке являются ГЭС).
Солнечный и сухой климат пустыни на севере Австралии позволит вырабатывать электричество круглый год. Станция будет снабжать электричеством часть Австралии, а также Сингапур (до 1/5 общей потребности этой страны). Кроме солнечных панелей, станция будет иметь 22 гигаватт-часов (80 тДж) запаса в аккумуляторах для стабильного запаса электричества.
Конструкция начнётся в 2023 г. и планируется завершиться в 2026 г.
Привет, Пикабу! Вот я и закончил получать высшее образование «по электроэнергетике», однако впереди еще 2 года магистратуры и студенческой веселой жизни. Сегодня начинаю писать посты в области энергетики. Для себя поставил задачу – доступно, понятно, без суеты и диких формул рассказать об объектах, явлениях, устройствах, которые служат человечеству каждый день и каждую секунду, о тех «штуках», которые непосредственно связанны с электричеством, его передачей и выработкой.
Не буду отдельно рассказывать, что такое ток и напряжение, что есть постоянный и переменный ток. Сегодня начну с того, что все видели, и даже знают, как это называется. Сегодня поговорим про ЛЭП.
Да да, Вы прекрасно знаете, что там провода висят, если полезешь, то убьет, а если не убьет, то точно инвалидом останешься. Давайте к смертям потом. Начнем по порядку.
ЛЭП – линия электропередачи. ЛЭП-ки ведут провода от станций/подстанций непосредственно к потребителям. Потребители – это города, деревни, заводы и фабрики. Тут все понятно, давайте дальше!
ЛЭП есть разного класса напряжений, от 220В (как у вас дома в розетке) и до 1150кВ, то есть 1150 000 вольт, что более чем в 5000 раз больше, чем у вас дома, но 1150кВ это уже экзотика.
«Scapman, а что значит класс напряжения?», спросите Вы. По сути, чем выше класс напряжения, тем большая мощность передается по проводам. Например, есть класс напряжения 110кВ, а есть 330кВ, по «сто десятке» я могу запитать микрорайон, а по «триста тридцатке» я могу запитать весь город. ТО ЕСТЬ чем выше напряжение, тем больше энергии «идет по проводам». Утрируя, если пытаться по ЛЭП 110кВ передать энергию, как по 750кВ то провода на ЛЭП 110кВ просто перегорят как нить накала в лампочке.
«А что это за тарелки такие стеклянные?» Это изоляторы. Изоляторы, как ни странно, изолируют напряжение проводов от опоры ЛЭП и держат провода в воздухе. В чем суть? Все просто, на проводе есть напряжение, допустим 220кВ, а опора заземлена. Если опора заземлена, то она имеет напряжение 0 (ноль) вольт, и получается, изоляторы не дают току пойти от 220кВ к 0 вольт через опору прямиком в землю. А ток «работает» там, где надо, заряжает вам телефон или греет воду в бойлере летом. По количеству «тарелок» в гирлянде изоляторов можно понять класс напряжения на ЛЭП, но это только ради собственного интереса или чтобы понтануться перед друзьями или удивить девушку. В среднем 1 тарелка идет на 20кВ. Видишь 6 тарелок в гирлянде изоляторов значит напряжение 110кВ, главное правильно округлить.
Еще на напряжениях 330кВ и выше есть некоторые проблемы. Появляются потери электроэнергии, вызванные коронным разрядом. Корона трещит и светится и эти потери хотелось бы снизить, как бы красиво корона не выглядела. Для уменьшения этих потерь провод одной фазы расщепляют на несколько параллельных проводов. Теперь ток идет не по одному проводу, а сразу по двум, трем, четырем или пяти проводам. И при такой конфигурации корона практически не появляется, и потери уменьшаются.
ГЛАВНОЕ НЕ ПУТАТЬ РАСЩЕПЛЕНИЕ ФАЗЫ С ФАЗАМИ! Всегда есть три фазы, а каждая фаза уже расщепляется еще на несколько проводников!
Собственно расщепленная фаза:
И коронирующие провода:
Теперь об опасности ЛЭП.
Всем понятно, что напряжение опасно для человека, однако находятся люди, которые забираются на опоры, кидают тросы на провода, рыбачат под линией. Проблема в том, что напряжение не видно. Максимум – слышно треск и жужжание, что не сильно отпугивает людей. Когда вы стоите на земле, то на вас потенциал ноль вольт или вы изолированы от земли из-за обуви. Когда вы специально кидаете трос или случайно воблера на провода ЛЭП, то может произойти трагедия и вы попадете под напряжение и через вас в землю пойдет ток. В лучшем случае трос или леска сгорит где-то наверху, около проводов и вы просто испугаетесь хлопка и яркой вспышки дуги, в худшем вы сами будете поражены разрядом, одежда сгорит прямо на теле, а некоторые части вас испарятся. Тут все серьезно!
«Scapman, а почему птички на проводах сидят, и их током не бьет?» Это наверно самый классический вопрос про линии электропередачи! Ответ очень простой, но чтобы понять его, надо иметь представление о токе, напряжении и сопротивлении.
Когда ворона чиллит на проводе, ВАЖНО! На одном проводе, не на двух или трех сразу, а на одном, то она лапками цепляется за провод и «заряжается» до высокого напряжения. То есть на вороне появляется потенциал 500кВ, но напряжение не значит ток! Если нет контура для тока, то и тока нет. Уже сложно, я знаю, но терпим! И так, ворона сидит на проводе, там огромное напряжение, ток должен пойти от 500кВ куда-то, где напряжение меньше, но такой точки нет, и значит ток не появляется и ворона жива. Но если ворона заденет другой провод или опору ЛЭП, то за долю секунды, она вспыхнет дуговым разрядом и пропадет навсегда (.
«А если я заземлюсь посильнее и полезу на провода ЛЭП, заземление ведь есть, все будет ок?» Тут один ответ: «Не ок!» Если ты себя заземлишь, то есть соединишь себя проводом с землей, то на тебе будет напряжение равное нулю вольт. Ты бесстрашно ползешь на опору ЛЭП, которая тоже имеет потенциал ноль вольт. Пока что все круто. Как только ты начинаешь ползти по изолятору или идти по нему, то с каждым шагом ты все ближе к проводу, на проводе, напоминаю, напряжение и очень часто не ноль вольт. Не доходя до провода, когда еще есть шанс повернуть назад и уйти, мгновенно от провода на тебя пробивает дуга, как маленькая молния. Ток идет от провода через тебя, через заземление в землю. Воздух диэлектрик и это классно, но даже он не выдерживает такого напряжения. Так что держитесь от проводов ЛЭП подальше, не лезьте на опоры и не кидайте леску и проволоку с земли на провода. Это очень опасно.
Теперь прогуливаясь за городом или проезжая мимо опор ЛЭП ты сможешь для себя понять и отметить: «Ага, линия электропередачи, так 6 проводов – двухцепная, грозозащитный трос есть, изоляторов много и фазы расщеплены, ну наверно 330 или даже 500кВ.» И за пару секунд погрузиться в рассуждения об отечественной энергетике, о том что эта линия связывает, и сколько городов она питает.
