Полноприводные вездеходы процесс строительства

Легкий полноприводный вездеход 4VD

Начало строительства очередного вездехода караката. Конструкция «переломка», тележки сварены из профильной трубы, размеры профиля 25*40*1.5мм, 25*40*2мм, 25*25*1.5мм. Обе полурамы планируются водонепроницаемые как лодка. Колеса пневматические Бел-79. Двигатель ИЖ планета от инвалидки СЗД. Коробка, мосты и раздатка Нивские. Каракат делается для передвижения 1-2 человека по труднопроходимой, болотистой и другой местности, с небольшим количеством поклажи.

Ниже на фото процесс строительства вездехода, сварены обе полурамы и соединены поворотным кулаком.

Процесс монтажа коробки, раздатки, и мостов. Двигатель пока установлен от мотороллера Муравей, но потом будет заменен на СЗД.

У полурам зашили дно, рамы покрасили. На фото видно рулевую тягу, рулевое рейка от Москвича 41.

Трансмиссия, узлы на передней полураме. Как видно с Нивской коробки привод карданом подается на раздаточную коробку, а с нее уже на передний мост, и задний через поворотный кулак.

На данный момент вот что получилось. Вездеход готов к первому выезду. Двигатель готов, смонтировано все необходимое оборудование для работы всех узлов.

Привод тормоза ручной «ручником»

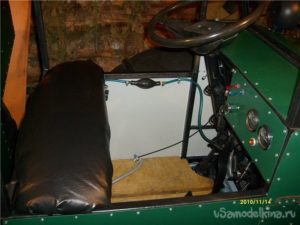

Рулевое, приборная панель с необходимым минимумом приборов.

Первый пробный выезд

Угол перелома рамы

Работа и доводка продолжается, нарастил «лодки» на бортах, вывел выхлоп глушителя вперёд и вниз. Покатался немножко на маленьких колёсах, результатом остался доволен. Попробовал разогнаться, однако трясёт на маленьких колёсах. Надо придумать , как герметизировать выход рулевой тяги из лодки, а то вода просачиваться будет.

Пол сделал из фанеры, закрыл щитком привод с коробки на раздатку.

Задняя полурама тоже обзавелась полом. Фанеру пропитал олифой чтобы не гнила и не бухла от сырости и воды.

Пускачевский цилиндр с рубашкой охлаждения ПД-10

Хоть у цилиндра перепускные отверстия меньше чем у родного цилиндра, но по мощности потерь нет. Возможно на больших оборотах есть потеря, но двигатель я стараюсь не раскручивать и газовать поменьше. Так и охлаждению легче, и ресурс двигателя подольше проживет. На каракате главное надежность и неприхотливость, особенно когда находишься вдали от людей, связи и помощи.

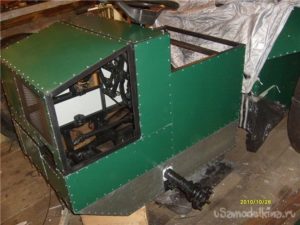

Продолжаем работать, кузов оброс обшивкой и покрашен

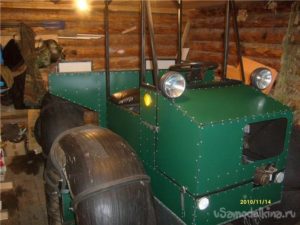

Вездеход готов к серьезным ходовым испытаниям. Колёса от другого проекта, собираюсь провести ходовые испытания на колёсах 1300/533/530, но каракат будет эксплуатироваться на шинах Бел-79.

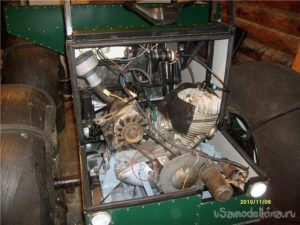

Продолжаем работать дальше, Двигатель от СЗД, переделан на жидкостное охлаждение, сделан глушитель

Система охлаждения, за прокачку жидкости отвечает газелевская помпа.

Вот такой получился легкий вездеход. Двигатель конечно уже морально устарел, но еще вполне работоспособный, тяги хватает, скорость небольшая. Греется под нагрузкой, даже водяное охлаждение с трудом справляется в тяжелых условиях. Но вездеход с поставленными задачами справляется. Поломок за исключением мелочей нет.

Инверторы ИБП CyberPower системы бесперебойного и автономного электро-питания (котлы, сигнализация, видео-наблюдение и др.)

Источник

САМОДЕЛКИН ДРУГ

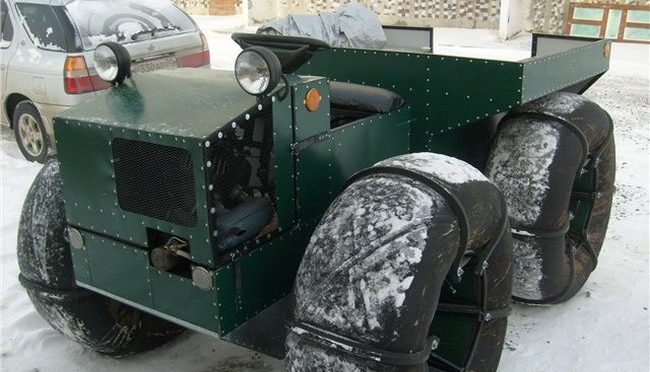

Вездеход-каракат полный привод

Уважаемые посетители сайта «SAMODELKINDRUG» в представленной вашему вниманию статье речь пойдет как вы уже догадались о создании полноприводного вездехода своими руками. На сегодняшний день все более популярным становится создавать всевозможную технику своими руками, из того что имеется под рукой и в закромах гаража. В основном строительством вездеходов занимаются рыбаки и охотники, потому как по роду их профессиональной, или любительской деятельности, приходится часто забираться в такие места где «нога человека очень давно не ступала.» Пробираться по болотистой, либо заснеженной местности, без надежного вездехода это очень трудно проделывать.

Делают вездеходы еще по той причине, что заводские аналоги стоят дорого, не каждый может подступиться к установленным ценам. Вот и наш автор не имея средств покупать вездеход, решил сделать его себе самостоятельно.

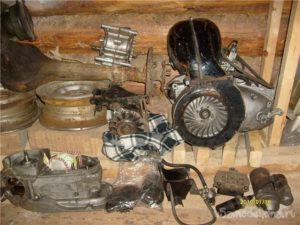

Для этого собрал имеющиеся у себя в гараже запчасти от старого мотоцикла и автомобиля, прикупил уголка и проф трубы квадратного сечения, так же достал камеры от грузового автомобиля и приступил к работе.

Материалы

1) мост «Москвич 412» 2) проф труба квадратного сечения 3) уголок 4) двигатель. мотороллер «Муравей» 5) заклепка 6) диски «ВАЗ» 7) поворотный кулак «УАЗ» клиновые ремни

Инструменты

1) сварочный аппарат 2) болгарка 3) дрель 4) молоток 5) набор гаечных ключей 6) наждак 7) плоскогубцы

Процесс сборки полноприводного вездехода.

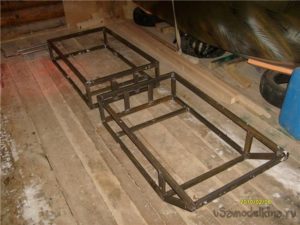

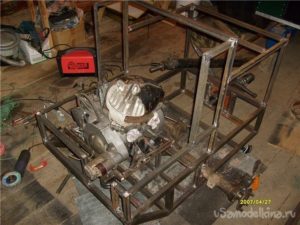

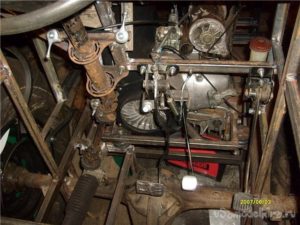

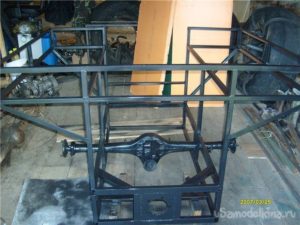

И так сначала автором была изготовлена рама, а если быть точнее две полурамы, из проф трубы квадратного сечения. Затем мастер устанавливает мосты. Ставится двигатель. Производится отладка узлов и агрегатов. Были сделаны вот такие вот обода на диски. Одеты и накачены камеры. Нижняя часть рам выполнена в форме лодочки и герметична, что придает большую плавучесть при прохождение бродов и промоин. Затем автор вплотную занялся обшивкой корпуса и оснащением кабины водителя. И вот после всей этой трудоемкой работы, вездеход готов к своему первому путешествию. Вот такой вот замечательный вездеход с полным приводом сделал наш автор, чем он очень доволен, ведь теперь он может отправиться на рыбалку в любое труднодоступное для других рыбаков место 😉 а это гарантирует хороший улов.

Так же вашему вниманию будет представлено видео с испытаний аналогичного вездехода. Приятного просмотра!

Источник

Самодельные вездеходы

Приобрести транспортное средство, которое сможет без проблем передвигаться по любой дороге, не каждому по карману. Если нет возможности купить новый вездеход, попробуйте сделать его своими руками из подручных материалов. В этом случае можно неплохо сэкономить на новых деталях.

Устройство

Прежде чем приступить к сооружению самодельного вездехода, необходимо ознакомиться с его устройством, чтобы сделать правильный выбор составляющих конструкции.

Двигатели, трансмиссия

Силовой агрегат, как правило, выбирается в зависимости от цены. При этом чем проще конструкция, тем легче будет производиться ремонт и настройка. Чаще всего при сооружении вездехода своими руками используют автомобильные двигатели.

Отмечается, что дизельный двигатель обеспечит малое потребление топлива, а бензиновый будет легко запускаться даже во время сильных морозов. Стоит заранее подумать о принудительной системе охлаждения транспортного средства и о приобретении предпускового подогревателя.

При создании элементов трансмиссии необходимо учитывать особенности двигателя.

Рама, корпус

Для создания рамы понадобятся стальные трубы с квадратным или круглым сечением. Используются соединения как сварного, так и винтового типа. Редко применяется такой вариант, как использование несущего кузова, потому как он не обеспечивает устойчивость к сильным нагрузкам. Помимо прочности, стоит уделить внимание такому моменту, как стойкость к процессам разрушения коррозией: для этого, а также для того, чтобы снизить вес, используется обшивка из пластика или алюминия. Если транспортное средство должно обладать плавучестью, нижняя часть корпуса должна быть герметичной – попадание воды ограничивают в том месте, где находится выход привода, используя сальники.

Шины, гусеницы

Если есть необходимость, с помощью снижения давления можно преобразовать колесо – благодаря расширению опоры значительно уменьшить нагрузку на поверхность дороги. Стоит помнить, что низкое расстояние от дна до земли создаёт неудобства при попытке преодолеть высокое препятствие. При строительстве гусеничного вездехода можно использовать стержни из пружинной стали. Барабанные тормоза часто заменяются планетарным механизмом. Бывают случаи, когда в наличии нет фабричной гусеницы от какой-либо техники, и тогда её можно сделать самостоятельно.

Самый распространённый способ – использовать транспортёрную ленту и грунтозацепы.

В конструкцию можно добавить множество важных и полезных деталей:

• стеклоочистители;
• автономные печки;
• зеркала заднего вида;
• акустика и музыкальные центры;
• индикаторы и контрольные приборы;
• сиденья, обеспеченные электроприводом;
• светотехника и другие дополнительные элементы.

Как сделать бортоповоротный вездеход на шинах?

Самодельные конструкции вездеходов всё больше набирают обороты среди желающих управлять этим видом транспорта. Самыми популярными считаются состоящие из двух секций. Трёхсегментные аппараты собираются гораздо реже, их увеличенная длина препятствует манёвренности. Самыми распространёнными моделями конструкций вездеходов являются:

• вездеходы-переломки 4х4;
• вездеходы с двигателем Lifan;
• вездеходы с двигателем жидкостного охлаждения с двумя или четырьмя цилиндрами.

Каждый выбирает конструкцию в зависимости от индивидуальных предпочтений, однако в последнее время для самостоятельной сборки становятся всё более актуальными схемы бортоповоротных вездеходов на шинах.

Начать стоит с того, чтобы сделать колёса для будущего транспортного средства. Для шин самодельных аппаратов, как правило, используются камеры грузовых автомобилей, иногда (гораздо реже) – камеры сельскохозяйственных прицепов.

Некоторые специалисты отмечают, что для вездехода с четырьмя колёсами, базирующегося на основе мотоцикла, лучше использовать вертолётные или самолётные камеры. Их изготавливают из высококачественной резины, и толщина стенок является одинаковой по всей площади шины.

Однако достать их довольно сложно, поэтому большинство делает выбор в пользу шин грузовой машины, у которых есть большой недостаток: они обладают очень низкой прочностью.

Стоит отметить, что конструкция с тремя колёсами будет гораздо менее устойчивой, чем стандартный четырёхколёсный вездеход.

Чертёж нужно составлять в зависимости от параметров будущего вездехода. Сборку этого транспортного средства можно осуществить самому, потому как конструкция бортоповоротного вездехода является максимально простой. Процесс не так сложен, как это кажется на первый взгляд, но тем не менее требует наличия определённых умений. Важно отметить, что существует множество моделей, которые имеют аналогичную схему сборки: отличия деталей при этом невелики. Всё больше мастеров собирают бортоповоротные вездеходы из «Урала». Главная составляющая проведения работ – токарное оборудование.

Сначала необходимо собрать раму и установить все необходимые детали. Если аккуратно поворачивать, то тормоза в вездеходе практически не используются – тем не менее они пригодятся при резких манёвренных действиях. Иногда кроме основных тормозов также устанавливают и дополнительные, благодаря чему транспортное средство становится более безопасным.

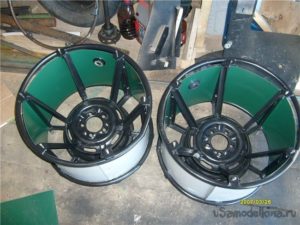

После сборки рамы стоит приступить к изготовлению колёсных дисков. Важно обеспечить защиту транспортного средства от попадания жидкости, песка и грязи и позаботиться о воздушном клапане, который наиболее уязвим в этом плане – он должен быть выполнен из нержавеющего вида стали. Ось сооружения делается с помощью трубы: на неё должны быть установлены подшипники. После этого производится монтаж дисков.

Как только создание ходовой части завершено, нужно осуществить обшивку железными листами.

Инструкция по созданию гусеничной модели

Схемы создания вездеходных транспортных средств, которые сооружают самостоятельно, в целом очень похожи. Однако создание гусеничной модели имеет собственную специфику. Основные её аспекты перечислены в следующей инструкции.

1. Для того чтобы создать вездеход с гусеничной ходовой, необходимо начать с проведения монтажа кузова: он должен обладать высокой прочностью и водонепроницаемостью. Для создания жёсткой основы при его монтаже используются стальные трубы – они способны вынести большое напряжение.
2. Затем нужно установить сами гусеницы. Для этого применяется листовая резина, из которой делают резину кольцевого типа. К её внешней стороне крепятся алюминиевые лопатки. С обратной стороны монтируют ограничители: важно, чтобы ширина их шага была не более ширины шага колеса. Через отверстия в кузове выводят мосты, применяя для защиты специальные муфты из резины. Лента при этом прикрепляется так, чтобы как передние, так и задние колёса располагались между ограничителями.
3. Для того чтобы поддерживать ленту, между основными колёсами устанавливаются дополнительные. Стоит заметить, что после завершения всей производимой работы нужно установить сверхпрочные стёкла, которые не дадут грязи попасть внутрь транспортного средства.

Во время создания последующих частей и элементов конструкции необходимо осуществлять проверку их работоспособности и прочности. Для того чтобы будущий вездеход был действительно надёжным, нужно, чтобы он обладал пятикратным запасом прочности, как минимум.

После тестирования всех частей вездехода и окончания работы стоит оценить то, как агрегат будет вести себя в реальных условиях, и лишь потом приступать к постоянному пользованию.

Переделываем мотоблок

Вопрос о том, возможно ли сделать функционирующий вездеход на основе мотоблока, является наиболее актуальным для тех, кто владеет фермами, небольшими сельскохозяйственными угодьями или дачными участками. Такое транспортное средство очень функционально, ведь к нему запросто прикрепляется дополнительное оборудование. Техника станет отличным помощником в огородных и садовых работах. У мотоблока много полезных функций, но в том случае, если он некоторое время стоит без дела или на его замену пришёл новый агрегат, то да, из него вполне реально и осуществимо соорудить действующий вездеход. Вопрос состоит лишь в том, как правильно это сделать.

Для этой работы подойдёт мотоблок, обеспеченный двигателем второго или четвертого такта: важно, чтобы у него была система воздушного охлаждения. Для того чтобы мотоблок можно было вернуть в его первоначальный вид, не следует усердствовать с его переоборудованием. Использование вездеходной приставки значительно сократит время – она поможет быстро видоизменить мотокультиватор.

Чтобы работа техники осуществлялась правильно и не подвела владельца в самый неподходящий момент, следует учесть некоторые моменты, которые могут оказать дальнейшее влияние на будущий вездеход.

• Существуют разные варианты конструкции, но для того, чтобы транспортное средство работало качественно, необходимо обеспечить его независимой подвеской.
• Конструкцию стоит дополнить пневматическими колёсами с низким давлением. В дальнейшем, при желании, вместо них можно установить гусеницы.
• Рама вездехода может быть любой. Её выбор при этом должен зависеть от варианта, подходящего к конкретному типу колёс, а также к целям использования транспортного средства.

Как создать конструкцию вездехода из мотоблока.

1. С лонжеронами соединяется стойка и рулевая втулка.
2. Затем используются камеры от грузового автомобиля или сельскохозяйственного прицепа: желательно, чтобы они были с низким давлением. Необходимость их использования вызвана тем, что цеплять на них колёса будет гораздо удобнее.
3. После этого нужно прикрепить подвеску, а также мотор, который необходимо взять от этого же мотоблока.
4. Последним этапом будет прикрепление сцепления, тормозов, а также обеспечение выброса выхлопного газа.
